Injap Bola Bebibir ANSI

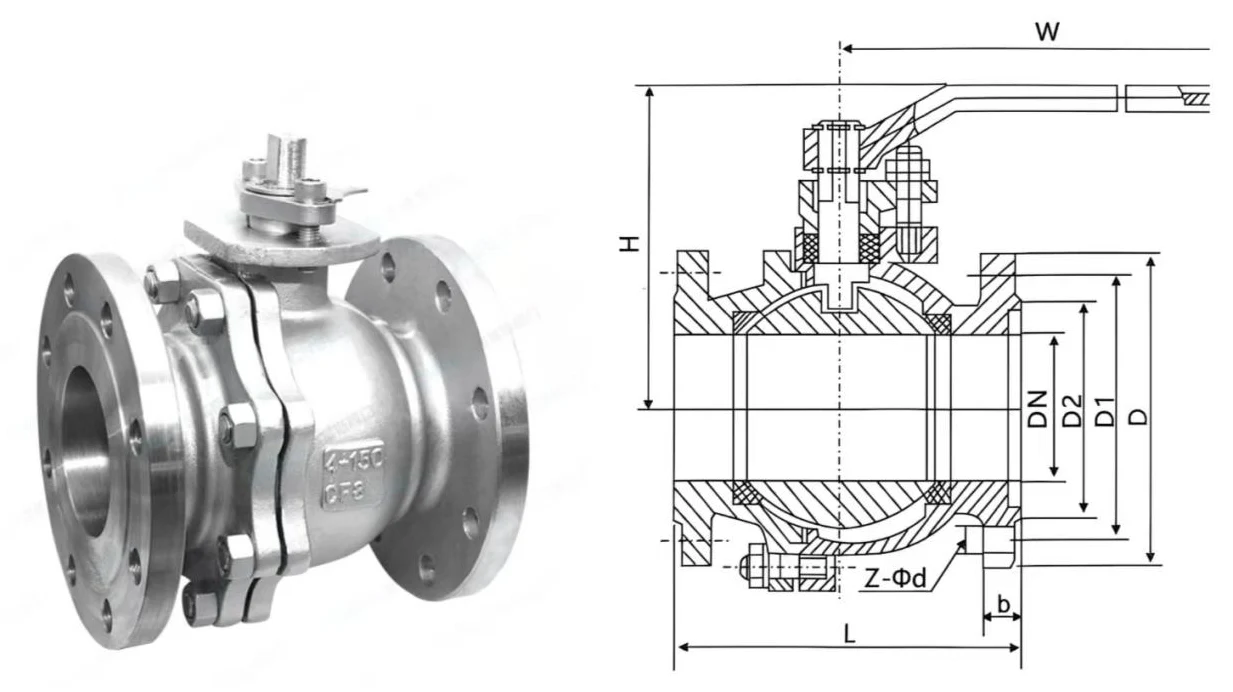

ANSI Flanged Ball Valve (Jenama: Bolaisi) ialah injap tutup industri yang menampilkan sambungan bebibir dan bola sebagai elemen pembukaan dan penutup teras. Ia digunakan terutamanya untuk kawalan hidup-mati pantas dan pensuisan arah aliran cecair dalam saluran paip perindustrian. Produk ini boleh didapati dalam dua jenis struktur utama: injap bola terapung dan injap bola yang dipasang pada trunnion. Bahan yang berbeza, jenis pengedap dan mod penggerak boleh dipilih secara fleksibel mengikut keadaan kerja, menjadikannya sesuai secara meluas untuk pelbagai aplikasi saluran paip industri konvensional.

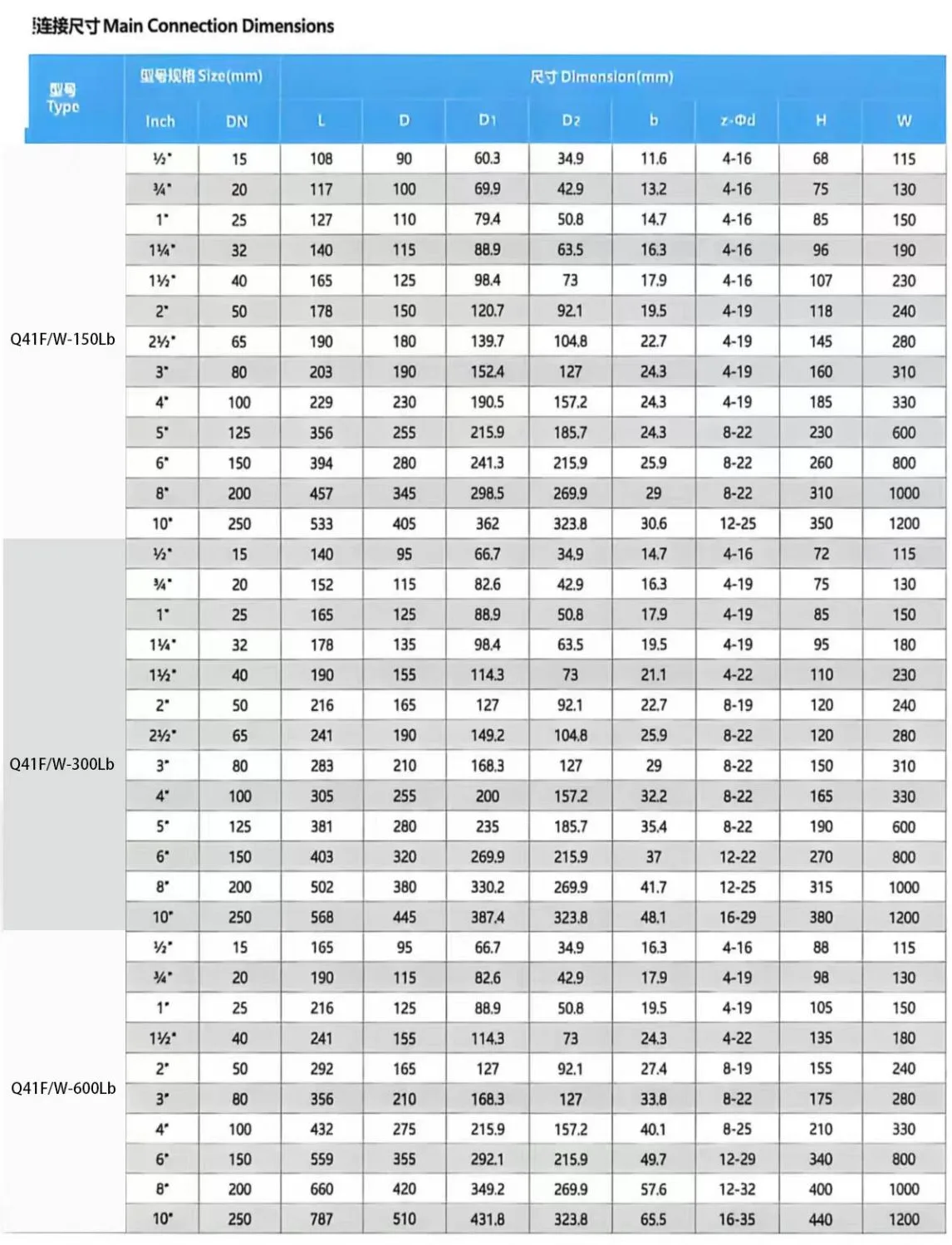

Parameter Teknikal Teras

Komponen Struktur Teras

Produk ini menggunakan reka bentuk modular dan terdiri daripada enam modul teras, yang boleh dipadankan secara fleksibel mengikut keadaan kerja:

● Badan Injap: Tersedia dalam struktur 2 keping, 3 keping dan satu keping, menyediakan asas galas tekanan dan pemasangan utama untuk memenuhi keperluan penyelenggaraan dan pemasangan yang berbeza.

● Elemen Penutupan Bola: Bola berputar dengan lubang tembus sepaksi, berfungsi sebagai komponen kawalan teras untuk peraturan aliran, mencapai pembukaan dan penutupan penuh melalui putaran.

● Pemasangan Pengedap: Termasuk jenis kerusi pengedap lembut (PTFE) dan pengedap keras yang membentuk pengedap dalaman dengan bola; pembungkusan yang sepadan memastikan pengedap luaran antara batang dan badan injap untuk mengelakkan kebocoran sederhana.

● Batang Injap: Komponen penghantaran yang menyambungkan penggerak dan bola, memacu bola untuk berputar 90° untuk membuka dan menutup.

● Penggerak: Konfigurasi standard ialah tuil manual; gear cacing, pneumatik dan penggerak elektrik adalah pilihan untuk keperluan kawalan automasi yang berbeza.

Prinsip Kerja

Injap mengawal pembukaan dan penutupan penuh saluran paip dengan memutarkan bola 90° di sekeliling paksi batang:

● Terbuka Sepenuhnya: Lubang bola adalah sepaksi sepenuhnya dengan laluan aliran saluran paip, membenarkan laluan bendalir tanpa halangan dengan rintangan aliran yang sangat rendah.

● Tertutup Sepenuhnya: Lubang bola berserenjang dengan laluan aliran saluran paip, dengan bola memasang rapat tempat duduk untuk menyekat medium sepenuhnya dan mencapai pengedap yang boleh dipercayai.

Dua struktur pengedap teras tersedia untuk keadaan kerja yang berbeza:

● Struktur Bola Terapung: Di bawah tekanan sederhana, bola terapung sedikit untuk menekan tempat duduk hiliran, mencapai pengedap yang mengetatkan diri. Tekanan yang lebih tinggi memberikan prestasi pengedap yang lebih stabil, sesuai untuk diameter kecil hingga sederhana dan keadaan tekanan sederhana rendah.

● Struktur Bola Dipasang Trunnion: Bola disokong oleh trunnion atas dan bawah tanpa anjakan jejari. Tempat duduk ini mempunyai pampasan elastik untuk menyesuaikan bola secara automatik untuk pengedap, dengan tork operasi yang rendah dan prestasi stabil jangka panjang, sesuai untuk diameter besar dan keadaan tekanan tinggi.

Ciri Produk Teras

● Sambungan Bebibir Standard: Mematuhi dengan ketat dimensi bebibir standard Amerika, menyokong RF, FF, MFM, TG, RJ dan jenis muka bebibir lain. Ia membolehkan pemasangan dan pengalihan yang mudah, dengan kebolehtukaran tinggi dengan saluran paip dan peralatan standard yang sama tanpa pengubahsuaian di tapak.

● Operasi Cekap & Boleh Kawal: Hanya putaran 90° diperlukan untuk membuka dan menutup penuh manual, membolehkan operasi pantas sesuai untuk penutupan kecemasan. Sudut pembukaan boleh dilaraskan dengan tepat untuk pensuisan arah aliran.

● Reka Bentuk Laluan Aliran Dioptimumkan: Struktur gerek penuh mewujudkan hampir tiada kehilangan rintangan aliran dalam keadaan terbuka sepenuhnya, mengurangkan penggunaan tenaga saluran paip dan menyesuaikan diri dengan media kelikatan tinggi dan media yang mengandungi zarah kecil.

● Konfigurasi Fleksibel Modular: Badan injap, pengedap dan penggerak direka secara modular. Injap Bola Bebibir ANSI boleh disesuaikan dengan bahan, jenis pengedap dan mod penggerak berdasarkan keperluan tekanan, sederhana dan suhu di tapak.

● Keserasian Aliran Dwi Arah: Struktur aliran satu arah atau dwiarah adalah pilihan tanpa sekatan masuk/alur keluar yang ketat, meningkatkan pemasangan dan fleksibiliti operasi.

Kelebihan Prestasi Produk

● Liputan Keadaan Kerja yang Luas: Diameter nominal dari DN15 hingga DN200 dan tekanan nominal dari 150LB hingga 600LB meliputi kebanyakan aplikasi saluran paip industri umum.

● Rintangan Kakisan Tinggi: Pelbagai pilihan bahan badan termasuk keluli karbon, keluli tahan karat 304, 316 dan 316L menahan kakisan dan hakisan daripada air, minyak, wap, asid, alkali dan media lain, memanjangkan hayat perkhidmatan.

● Pengedap Stabil & Boleh Dipercayai: Pengedap lembut mencapai prestasi sifar kebocoran untuk media bersih pada suhu biasa; pengedap keras tahan suhu tinggi dan lelasan untuk wap dan media sarat zarah. Kedua-dua jenis memastikan pengedap stabil jangka panjang untuk meminimumkan kebocoran dalaman dan luaran.

● Operasi Selamat & Menjimatkan Buruh: Reka bentuk batang dan tuil yang dioptimumkan mengurangkan tork operasi untuk pengendalian manual yang mudah. Struktur batang anti-letupan dan anti-statik menghalang pembentukan statik daripada geseran sederhana dan lontar batang, memenuhi keperluan keselamatan dalam industri berisiko tinggi seperti petroleum dan kejuruteraan kimia.

● Penyelenggaraan Mudah: Reka bentuk badan 2 keping dan 3 keping membenarkan baik pulih dan penggantian pengedap tanpa pembongkaran saluran paip, dengan banyaknya mengurangkan beban kerja penyelenggaraan di tapak dan masa henti.

Senario Aplikasi Utama

Dengan kawalan on-off yang stabil dan kebolehsuaian yang luas kepada media dan keadaan kerja, ANSI Flanged Ball Valve digunakan secara meluas dalam sistem saluran paip merentas industri utama:

● Industri Minyak & Gas: Penutupan dan penukaran sederhana dalam penerokaan minyak dan gas, saluran paip jarak jauh, stesen pengumpulan dan penyimpanan dan pengangkutan minyak ditapis.

● Industri Kimia: Kawalan proses media berasid/beralkali, pelarut organik, polimer dan bahan tambahan di bawah keadaan pengeluaran kimia yang keras.

● Industri Kuasa: Kawalan on-off saluran paip dalam sistem dandang, saluran paip wap, peredaran air penyejuk dan sistem air solek untuk memastikan operasi unit yang stabil.

● Industri Kertas & Metalurgi: Kawalan saluran paip untuk minuman keras hitam kertas, buburan metalurgi dan sistem peredaran air, dengan struktur tahan hentaman dan tahan haus.

● Industri Rawatan Air: Pembukaan/penutupan dan peraturan aliran paip dalam bekalan/saliran air perbandaran, rawatan air sisa industri, guna semula air tebus guna dan sistem air beredar.
