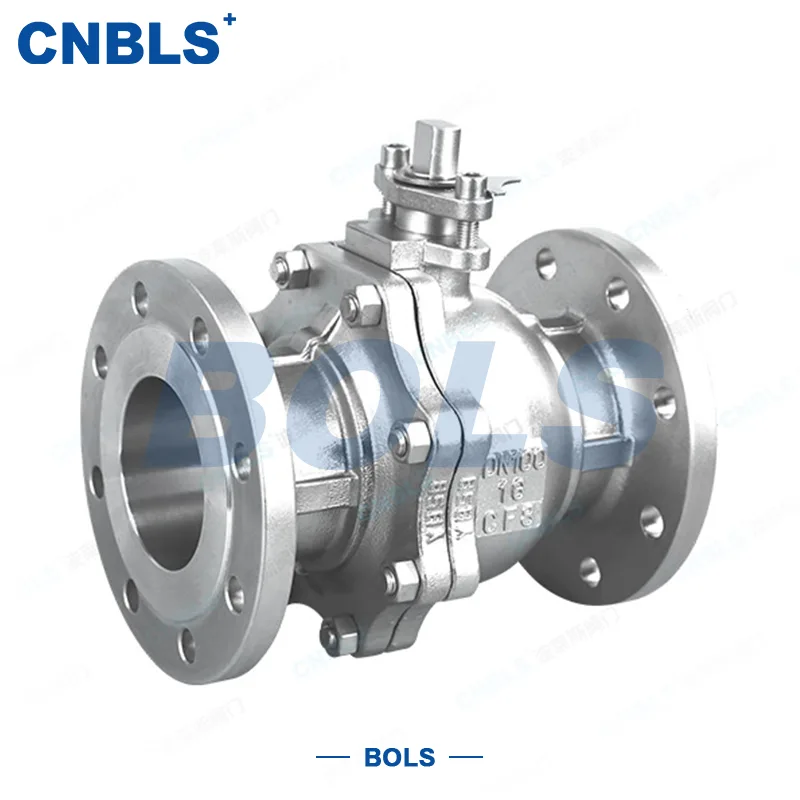

Injap Bola Bebibir GB

Injap Bola Flange GB ialah injap kawalan bendalir industri teras dengan sambungan bebibir standard kebangsaan, yang merealisasikan saluran paip on-off dan peraturan aliran melalui putaran 90° teras bola, dan merupakan salah satu injap penutup arus perdana yang paling banyak digunakan dalam sistem saluran paip industri global.

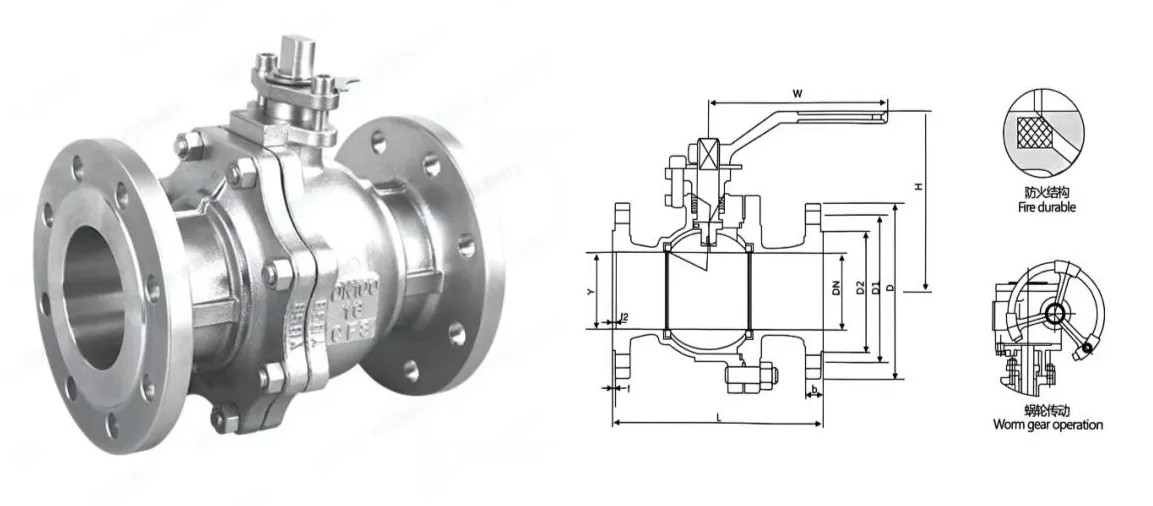

Injap ini terutamanya terdiri daripada komponen teras termasuk badan injap, bola terapung, batang injap, tempat duduk injap, pemasangan pengedap dan hujung bebibir standard kebangsaan. Sebagai tambahan kepada penggerak manual standard, ia juga boleh dilengkapi dengan peralatan cacing, pneumatik, peranti penggerak elektrik dan hidraulik untuk memenuhi keperluan kawalan automatik bagi keadaan kerja industri yang berbeza. Ia mempunyai kelebihan teras pembukaan dan penutupan pantas, rintangan cecair yang sangat rendah, struktur padat, pengedap dua hala yang boleh dipercayai, keserasian media yang luas dan pemasangan dan penyelenggaraan yang mudah. Dengan prestasi operasi jangka panjang yang stabil dan kebolehsuaian yang kuat kepada keadaan kerja yang kompleks, Injap Bola Bebibir GB telah menjadi komponen utama yang sangat diperlukan dalam sistem penghantaran dan kawalan bendalir industri.

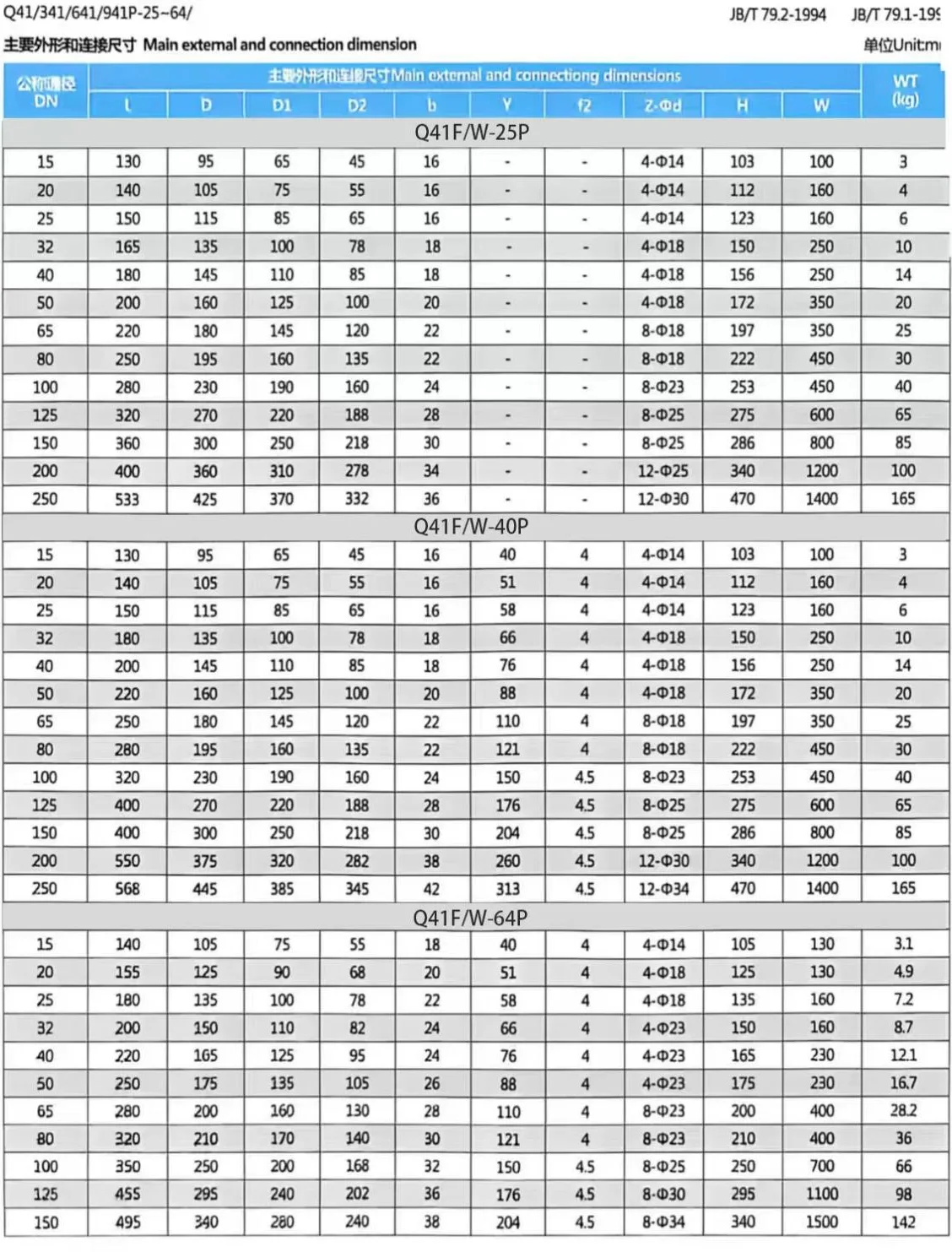

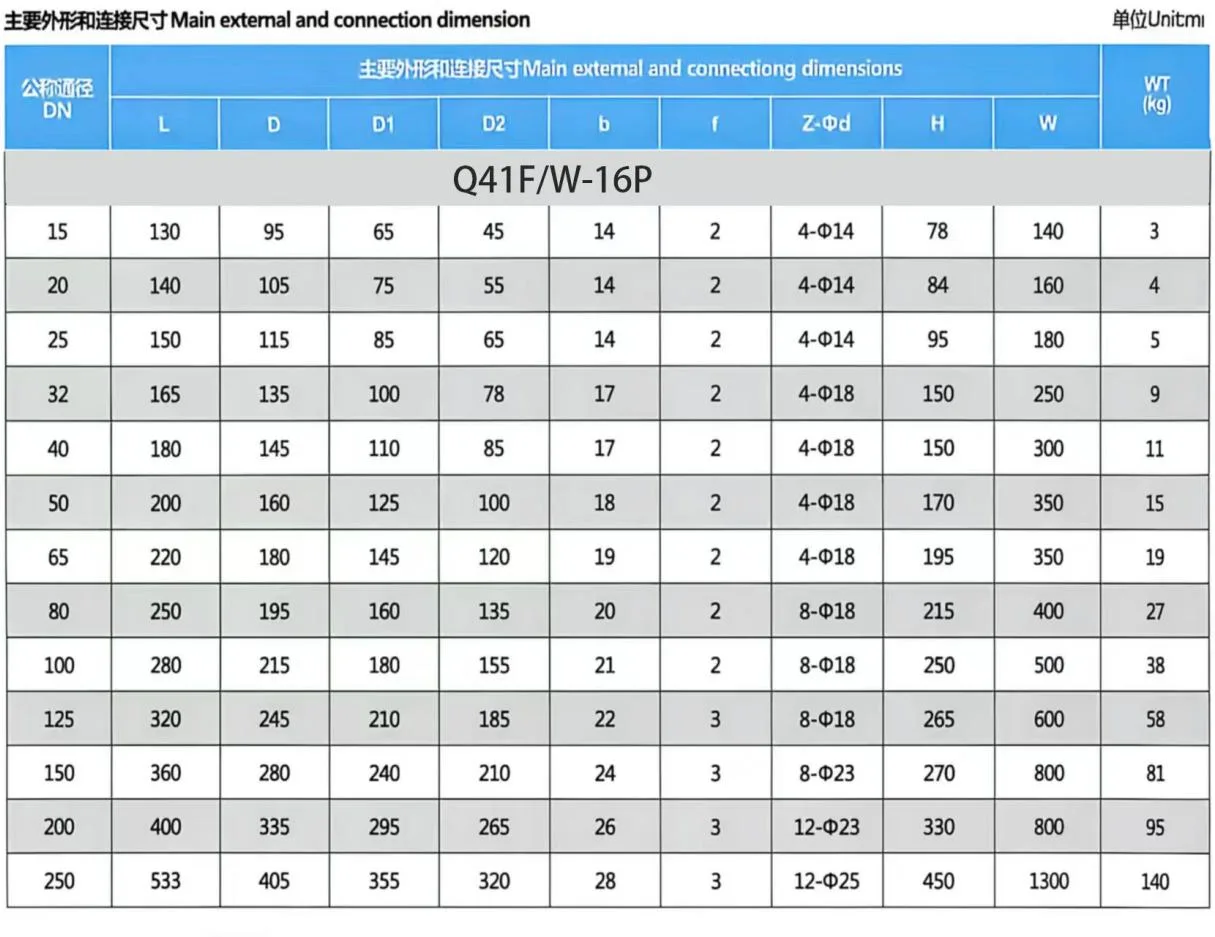

Spesifikasi Produk

Piawaian Permohonan

Industri Aplikasi Utama

● Minyak & Gas, Penapisan Petrokimia dan Penghantaran Saluran Paip Jarak Jauh

● Penjanaan Kuasa (Litar Air, Stim & Minyak dalam Loji Kuasa Terma dan Nuklear)

● Metalurgi, Pembuatan Kertas dan Pembuatan Tekstil

● Bekalan Air Perbandaran, Pemanasan Daerah dan Rawatan Kumbahan

Prinsip Kerja

Prinsip kerja Injap Bola Bebibir GB bergantung pada gerakan berputar 90° teras bola yang didorong oleh batang injap, untuk merealisasikan pembukaan penuh, penutupan penuh dan kawalan aliran tepat bagi saluran paip:

Keadaan Terbuka Penuh

Apabila batang injap memacu bola berputar 90° untuk menjadikan lubang tembus bola sepenuhnya sejajar dengan paksi saluran paip, saluran aliran disambungkan sepenuhnya. Pada masa ini, rintangan bendalir adalah minimum, dan medium boleh melalui badan injap dengan hampir tiada kehilangan tekanan.

Negeri Tertutup Penuh

Apabila batang injap memacu bola untuk berputar 90° ke arah songsang, lubang tembus bola sepenuhnya berserenjang dengan paksi saluran paip. Teras bola ditekan rapat pada tempat duduk injap oleh tekanan sederhana saluran paip, membentuk pengedap sifar kebocoran yang boleh dipercayai, dan aliran sederhana terputus sepenuhnya.

Keadaan Kawalan Aliran

Apabila bola diputar ke mana-mana sudut antara 0° dan 90°, kawasan aliran berkesan antara lubang melalui bola dan saluran paip boleh dilaraskan tanpa langkah, untuk merealisasikan kawalan tepat kadar aliran sederhana dan tekanan saluran paip, memenuhi keperluan keadaan kerja yang berubah-ubah bagi proses perindustrian.
