Mengapa Injap Rama-Rama Pengudaraan Berprestasi Tinggi Penting untuk Kawalan Aliran Udara Perindustrian Moden

Ringkasan Artikel: Injap Rama-Rama Pengudaraan Berprestasi Tinggidireka bentuk untuk sistem pengudaraan tekanan rendah, berdiameter besar, penyingkiran habuk, ekzos dan gas serombong di mana kawalan aliran udara yang stabil dan rintangan kakisan adalah kritikal. Panduan ini menerangkan struktur, bahan, pilihan penggerak, parameter teknikal, aplikasi, kriteria pemilihan dan keperluan penyelenggaraan mereka, membantu pembeli industri membuat keputusan pemilihan injap yang lebih termaklum.

Jadual Kandungan

• Apakah Injap Rama-rama Pengudaraan Berprestasi Tinggi?
• Mengapa Prestasi Penting dalam Sistem Pengudaraan Industri?
• Apakah Ciri Reka Bentuk Utama?
• Apakah Parameter Teknikal yang Perlu Dipertimbangkan oleh Pembeli?
• Pneumatik vs Elektrik: Penggerak Mana Yang Lebih Baik?
• Di manakah Injap Ini Biasa Digunakan?
• Bagaimana Anda Harus Memilih Injap Yang Betul?
• Bagaimana Anda Boleh Mengekalkan Prestasi Injap Jangka Panjang?
• Soalan Lazim

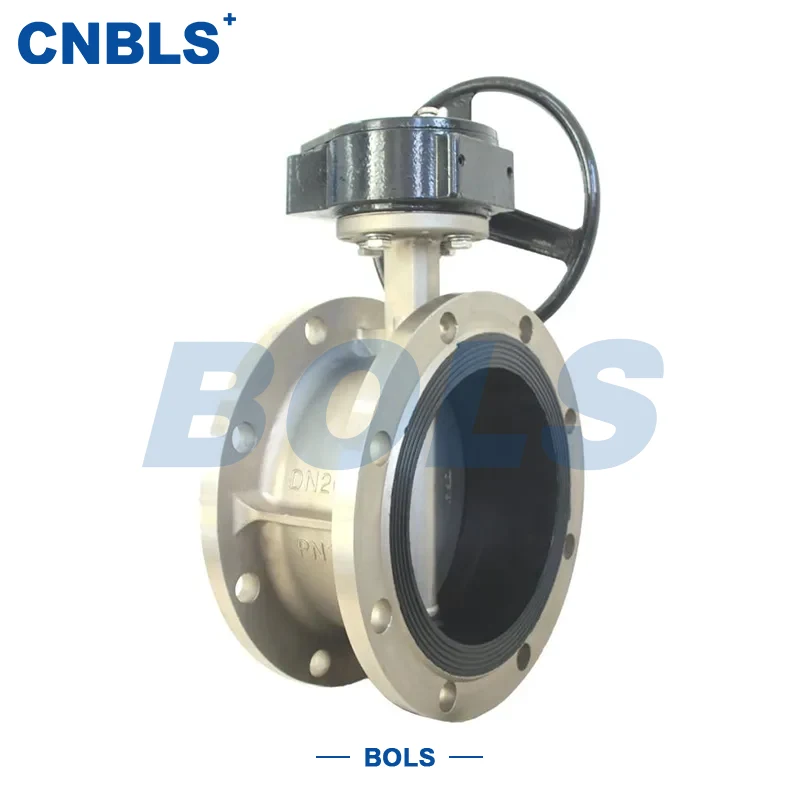

Apakah Injap Rama-rama Pengudaraan Berprestasi Tinggi?

Injap Rama-Rama Pengudaraan Berprestasi Tinggiialah peranti kawalan aliran khusus yang direka untuk saluran paip pengudaraan industri yang beroperasi di bawah tekanan yang agak rendah tetapi selalunya memerlukan kapasiti aliran udara yang besar. mengikutBolaisiMaklumat produk, siri injap direka untuk aplikasi pengudaraan dan penyingkiran habuk dan tersedia dalam konfigurasi keluli tahan karat termasuk SS304, SS316, SS304L dan SS316L.

Injap menggunakan struktur rama-rama sepusat, atau garis tengah. Cakera bulat berputar di sekeliling paksi batang untuk membuka, menutup atau mengawal aliran udara. Pembinaan yang agak mudah ini mengurangkan bilangan komponen yang bergerak sambil mencipta laluan aliran lancar dengan rintangan yang agak rendah.

Bolaisi menawarkan dua konfigurasi penggerak utama:

• D641W:Injap rama-rama pengudaraan pneumatik dikendalikan oleh penggerak udara.
• D941W:Injap rama-rama pengudaraan elektrik yang dikendalikan oleh penggerak elektrik.

Rangkaian produk meliputi diameter nominal dari DN100 hingga DN2000, menjadikannya sesuai untuk aplikasi di mana injap berdiameter kecil konvensional tidak dapat menyediakan kapasiti aliran udara yang mencukupi.

Mengapa Prestasi Penting dalam Sistem Pengudaraan Industri?

Sistem pengudaraan industri kerap mengendalikan udara berdebu, gas menghakis, gas serombong suhu tinggi, atau jumlah udara yang besar. Injap yang mencipta rintangan yang berlebihan atau tidak dapat menahan persekitaran operasi boleh menjejaskan kecekapan dan kebolehpercayaan keseluruhan sistem secara negatif.

Injap rama-rama pengudaraan yang dipilih dengan betul boleh membantu menyediakan:

• Pemadaman dan peraturan aliran udara yang boleh dipercayai.
• Kehilangan tekanan yang lebih rendah merentasi saluran paip pengudaraan yang besar.
• Operasi yang stabil dalam persekitaran yang sarat habuk atau menghakis.
• Penyepaduan yang mudah dengan sistem automasi berpusat.
• Mengurangkan keperluan penyelenggaraan melalui struktur yang agak mudah.

Bagi pasukan perolehan, prestasi injap hendaklah dinilai mengikut persekitaran operasi yang lengkap dan bukannya diameter sahaja. Komposisi media, suhu, tekanan, keperluan kebocoran, jenis penggerak dan piawaian pemasangan semuanya mempengaruhi konfigurasi yang sesuai.

Apakah Ciri Reka Bentuk Utama?

Struktur Rama-rama sepusat

Reka bentuk garis tengah meletakkan cakera dan batang di sekeliling paksi tengah yang sama. Susunan mekanikalnya yang mudah menyokong putaran yang lancar, tork operasi yang agak rendah, dan laluan aliran udara yang cekap. Ciri-ciri ini amat berguna dalam sistem pengudaraan berdiameter besar dan aliran tinggi.

Pembinaan Keluli Tahan Karat

Bergantung pada aplikasi, badan, cakera, batang dan komponen galas tekanan lain boleh dikonfigurasikan dengan bahan keluli tahan karat yang tahan karat. Pilihan termasuk CF8, CF8M, CF3, CF3M, A182 F304, F316, F304L dan F316L.

Fleksibiliti bahan ini membolehkan pembeli memadankan pembinaan injap dengan tahap kekakisan gas dan pendedahan suhu yang berbeza.

Pengedap Tugas-Pengudaraan

Reka bentuk pengedap pengudaraan jenis W boleh menggunakan pengedap logam atau konfigurasi pengedap FKM dan keluli tahan karat komposit. Pemilihan hendaklah berdasarkan suhu, ciri sederhana, kehausan yang dijangka, dan prestasi kebocoran yang diperlukan.

Sambungan Bebibir

Hujung bebibir memudahkan pemasangan saluran paip, kedudukan, pemeriksaan dan penggantian. Maklumat produk mengenal pasti GB/T 9113 dan ANSI B16.5 antara piawaian bebibir yang biasa digunakan.

Apakah Parameter Teknikal yang Perlu Dipertimbangkan oleh Pembeli?

Spesifikasi teknikal amat penting apabila membeli injap untuk projek pengudaraan industri yang besar. Jadual berikut meringkaskan spesifikasi utama yang dikaitkan dengan siri Bolaisi.

Spesifikasi ini harus dianggap sebagai titik permulaan. Pemilihan akhir hendaklah sentiasa berdasarkan keadaan projek sebenar dan dokumentasi teknikal yang disahkan oleh pengilang.

Pneumatik vs Elektrik: Penggerak Mana Yang Lebih Baik?

Memilih antara penggerak pneumatik dan elektrik bergantung sebahagian besarnya pada utiliti yang tersedia di tapak, falsafah kawalan, keperluan tindak balas dan seni bina automasi.

Penggerak pneumatikboleh memberi kelebihan apabila berbasikal pantas dan infrastruktur udara termampat sedia ada menjadi keutamaan.Penggerak elektrikboleh menjadi lebih mudah apabila operasi jauh, kawalan modulasi atau penyepaduan langsung dengan sistem kawalan elektrik diperlukan.

Di manakah Injap Ini Biasa Digunakan?

Julat diameter yang luas, pilihan bahan keluli tahan karat, dan reka bentuk pengedap berorientasikan pengudaraan membolehkan injap ini melayani pelbagai aplikasi perindustrian.

• Metalurgi:Pengudaraan gas serombong suhu tinggi dan kawalan ekzos.
• Penjanaan kuasa:Sistem pengudaraan dan penyahsulfuran dandang.
• Pemprosesan kimia:Pengumpulan habuk dan sistem ekzos gas menghakis.
• Bahan binaan:Peralatan penyingkiran habuk dan pengudaraan industri.
• Perlombongan:Sistem pengudaraan lombong dan kawalan alam sekitar.
• Perlindungan alam sekitar:Sistem ekzos industri dan rawatan udara.
• Kemudahan yang besar:Loji industri dan sistem pengendalian udara berskala besar.

Dalam persekitaran ini, injap boleh digunakan untuk penutupan aliran udara, pengawalan aliran dan kawalan aliran sistem pengudaraan.

Bagaimana Anda Harus Memilih Injap Yang Betul?

Perolehan injap industri harus bermula dengan pemahaman yang jelas tentang keadaan operasi sebenar. Sebelum memilih aInjap Rama-Rama Pengudaraan Berprestasi Tinggikonfigurasi, pembeli harus menilai faktor berikut:

1. Diameter saluran paip:Sahkan diameter nominal dan dimensi sambungan yang diperlukan.
2. Tekanan operasi:Pilih penarafan tekanan yang sesuai untuk sistem pengudaraan.
3. Suhu operasi:Sahkan bahawa badan, cakera, batang dan bahan pengedap sesuai untuk suhu maksimum.
4. Komposisi gas:Kenal pasti komponen menghakis seperti gas yang mengandungi sulfur atau klorin.
5. Kepekatan habuk:Pertimbangkan sama ada pengumpulan habuk boleh menjejaskan cakera atau permukaan pengedap.
6. Keperluan kawalan:Tentukan sama ada operasi manual, pneumatik, elektrik, on-off atau modulasi diperlukan.
7. Standard bebibir:Pastikan keserasian dengan sistem bebibir saluran paip sedia ada.
8. Persekitaran penyelenggaraan:Pertimbangkan kebolehaksesan untuk pemeriksaan, pembersihan, servis penggerak dan penggantian pengedap.

Untuk projek yang melibatkan media agresif atau gas serombong suhu tinggi, memilih gred keluli tahan karat yang betul dan konfigurasi pengedap adalah amat penting.

Bagaimana Anda Boleh Mengekalkan Prestasi Injap Jangka Panjang?

Malah injap industri yang direka dengan baik memerlukan pemeriksaan dan penyelenggaraan yang sesuai. Penyelenggaraan yang betul boleh mengurangkan risiko melekat, kebocoran, kerosakan penggerak dan masa henti yang tidak dijangka.

• Bersihkan habuk terkumpul dari permukaan pengedap dengan kerap.
• Periksa cakera dan batang untuk kehausan atau kakisan yang tidak normal.
• Periksa operasi penggerak dan sambungan pemasangan secara berkala.
• Untuk model pneumatik, kekalkan tekanan udara termampat yang stabil antara had operasi yang disyorkan.
• Periksa sambungan elektrik dan pelinciran penggerak pada konfigurasi elektrik.
• Semasa permulaan suhu tinggi, gunakan pemanasan beransur-ansur jika diperlukan oleh reka bentuk sistem.
• Pantau kebocoran dan tork operasi untuk mengenal pasti masalah yang berkembang lebih awal.

Jadual penyelenggaraan pencegahan harus diwujudkan mengikut kekerapan operasi, komposisi gas, suhu, pemuatan habuk, dan cadangan teknikal pengilang.

Soalan Lazim

Apakah Injap Rama-rama Pengudaraan Berprestasi Tinggi digunakan terutamanya?

Ia direka terutamanya untuk aplikasi pengudaraan bertekanan rendah, berdiameter besar, termasuk penyingkiran habuk, ekzos industri, penutupan aliran udara, peraturan aliran dan sistem gas serombong.

Apakah saiz yang ada?

Rangkaian produk Bolaisi yang dirujuk meliputi diameter nominal dari DN100 hingga DN2000, menjadikannya sesuai untuk saluran paip pengudaraan sederhana dan sangat besar.

Adakah injap ini sesuai untuk gas menghakis?

ya. Pilihan bahan keluli tahan karat seperti CF8M, CF3M, F316, dan F316L boleh memberikan rintangan kakisan yang dipertingkatkan. Gred yang sesuai hendaklah dipilih mengikut komposisi gas sebenar dan keadaan operasi.

Apakah perbezaan antara D641W dan D941W?

D641W menggunakan penggerak pneumatik, manakala D941W menggunakan penggerak elektrik. Penggerak pneumatik sesuai untuk operasi pantas atau kerap, manakala penggerak elektrik berguna untuk aplikasi kawalan jauh dan modulasi.

Bolehkah injap ini mengendalikan pengudaraan suhu tinggi?

Julat teknikal yang dirujuk ialah -30°C hingga 400°C. Walau bagaimanapun, suhu operasi sebenar yang dibenarkan bergantung pada bahan yang dipilih, konfigurasi pengedap, medium dan keadaan projek.

Bagaimanakah saya harus memilih antara pengedap logam dan komposit?

Pilihan harus mempertimbangkan suhu operasi, komposisi gas, keperluan kebocoran, keadaan haus, dan jangkaan hayat perkhidmatan. Untuk projek tertentu, pembeli harus mengesahkan konfigurasi pengedap dengan pengeluar injap sebelum membuat pesanan.

Kesimpulan

Injap Rama-rama Pengudaraan Berprestasi Tinggi menyediakan penyelesaian praktikal untuk sistem perindustrian yang memerlukan kapasiti aliran udara yang besar, rintangan rendah, penutupan yang boleh dipercayai dan operasi automatik. Dengan pembinaan sepusat, pilihan bahan keluli tahan karat, pengedap tugas pengudaraan, sambungan bebibir, dan penggerak pneumatik atau elektrik, ia boleh dikonfigurasikan untuk aplikasi yang menuntut merentas metalurgi, penjanaan kuasa, pemprosesan kimia, perlombongan, bahan binaan dan perlindungan alam sekitar. Jika anda mendapatkan sumber injap pengudaraan industri yang boleh dipercayai daripada pengilang atau pembekal China, padankan spesifikasi injap dengan keadaan sistem anda dengan teliti. Untuk konfigurasi tersuai, perundingan teknikal atau sokongan perolehan,hubungi kamiuntuk membincangkan keperluan projek anda dengan Bolaisi dan mencari penyelesaian injap rama-rama pengudaraan yang betul.
