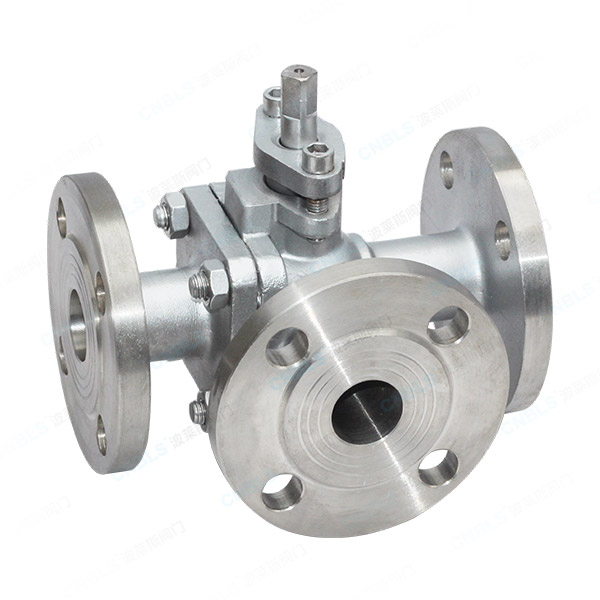

Injap Bebola Tiga Hala Keluli Tahan Karat berbentuk T

Injap Bola Tiga Hala Keluli Tahan Karat Q44F(T) ialah injap bola tiga hala yang diperbuat daripada keluli tahan karat (304/316, dsb.) dan dikilangkan mengikut piawaian siri Q44F(T). Ciri terasnya terletak pada bola dan batang yang dibuang secara bersepadu sebagai satu unit, dengan saluran aliran jenis T atau L (jenis F untuk aliran lurus, jenis T untuk aliran tiga hala). Ia membolehkan fungsi pertemuan media, lencongan atau penukaran arah.

Injap Bebola Tiga hala berbentuk Keluli Tahan Karat T menggabungkan bola dan batang sebagai unit tuang tunggal. Dengan saluran aliran jenis-T atau jenis-L (jenis-F untuk lurus-laluan, jenis-T untuk tiga hala), ia membolehkan pertemuan, lencongan atau penukaran media. Injap mempunyai struktur padat, saluran aliran lancar, prestasi pengedap yang sangat baik, dan rintangan kakisan yang kuat.

Dengan struktur padat, rintangan aliran rendah, pengedap unggul dan rintangan kakisan yang tinggi, injap ini digunakan secara meluas dalam bidang perindustrian seperti petroleum, kejuruteraan kimia, rawatan air, makanan, farmaseutikal dan kuasa elektrik. Ia amat sesuai untuk keadaan kerja dengan keperluan yang tinggi untuk rintangan kakisan bahan dan pensuisan arah bendalir.

Ciri-ciri Produk

1. Struktur Cast Satu Keping

Badan injap dan batang dibuang secara bersepadu, meningkatkan kekuatan struktur dan memastikan operasi yang stabil di bawah keadaan tekanan tinggi dan suhu tinggi jangka panjang.

2. Reka Bentuk Saluran Aliran Pelbagai Fungsi

Saluran aliran tiga hala jenis T membolehkan pertemuan media, lencongan atau penukaran arah, manakala saluran aliran lurus jenis F sesuai untuk pensuisan linear dengan rintangan aliran rendah, memastikan aliran sistem yang cekap dan tidak terhalang.

3. Prestasi Pengedap Cemerlang

Kedap lembut pilihan (PTFE/RPTFE) atau pengedap keras (meterai logam) boleh dipilih berdasarkan suhu keadaan kerja dan ciri media, menyediakan pengedap yang boleh dipercayai, rintangan haus dan keupayaan anti-kebocoran yang kuat.

4. Mod Pemacu Berbilang

Menyokong mod operasi manual, cacing, pneumatik (tindakan tunggal/bertindak dua) dan elektrik (hidup/mengawal selia), boleh disesuaikan dengan ruang pemasangan yang berbeza dan keperluan kawalan automatik.

5. Suhu Tinggi, Tekanan Tinggi dan Rintangan Kakisan

Bahan keluli tahan karat boleh menahan julat suhu -46°C~425°C dan menahan media yang sangat menghakis, memastikan operasi kitaran panjang yang stabil.

6. Pemasangan Fleksibel

Tersedia dengan sambungan bebibir, berulir atau dikimpal punggung, mematuhi piawaian saluran paip yang berbeza (GB/ANSI) untuk penyelenggaraan dan penggantian yang mudah.

Aplikasi

Injap Bebola Tiga hala berbentuk Keluli Tahan Karat T digunakan secara meluas dalam senario berikut:

● Sistem penukaran arah, lencongan dan pertemuan petroleum dan saluran paip gas asli

● Pengangkutan media asid, alkali dan garam dalam penghasilan kimia

● Pensuisan arah saluran paip dan lencongan dalam projek rawatan air

● Pengangkutan media bersih dalam pengeluaran makanan dan farmaseutikal

● Saluran paip pensuisan arah wap dan produk minyak dalam industri kuasa elektrik

● Sistem pengangkutan untuk media yang mengandungi sejumlah kecil zarah atau media yang sangat menghakis

Parameter Teknikal Teras

Mata Pilihan

1. Memadankan Ciri Media dengan Saluran Aliran

Pilih bahan keluli tahan karat (CF8/CF8M/CF3/CF3M) berdasarkan kekakisan dan kebersihan media; pilih saluran aliran jenis F atau jenis T mengikut keperluan fungsian untuk mencapai penukaran arah lurus atau tiga hala.

2. Pemilihan Jenis Meterai

Pilih jenis F pengedap lembut untuk suhu biasa dan keadaan tekanan rendah, yang mengimbangi rintangan haus dan prestasi pengedap; pilih jenis T pengedap keras untuk media suhu tinggi, tekanan tinggi atau mengandungi zarah untuk memastikan rintangan haus dan hayat perkhidmatan yang panjang.

3. Padanan Tekanan dan Suhu

Pilih penilaian PN/Kelas yang sepadan dengan tekanan reka bentuk saluran paip, dengan margin 10%–20% dikhaskan; suhu mesti sepadan dengan jenis pengedap dan bahan keluli tahan karat untuk mengelakkan kemerosotan prestasi yang disebabkan oleh terlalu panas.

4. Diameter Nominal dan Padanan Aliran

Pilih nilai DN yang sesuai berdasarkan kadar aliran maksimum yang dikira dan kehilangan tekanan yang dibenarkan. Injap Bebola Tiga hala berbentuk Keluli Tahan Karat T menampilkan saluran aliran lancar dengan nilai Cv yang lebih baik daripada injap konvensional, dan pengiraan yang tepat diperlukan untuk senario aliran rendah.

5.Mod Pemacu dan Pemadanan Ruang Pemasangan

Pilih pemacu pneumatik manual atau kecil untuk ruang terkurung; pilih pemacu pneumatik/elektrik untuk aplikasi aliran besar atau alat kawalan jauh; pastikan piawai bebibir sepadan dengan badan injap keluli tahan karat.

Nota Operasi & Penyelenggaraan

Nota Operasi

1.Sebelum penggunaan awal, sahkan bahawa model, kelas tekanan, diameter nominal sepadan dengan keadaan kerja, dan pastikan badan injap keluli tahan karat dan sambungan bebibir bebas daripada kerosakan.

2. Beroperasi perlahan apabila membuka, menutup atau menukar arah untuk mengelakkan tukul air daripada merosakkan badan injap atau saluran paip; gunakan daya secara sekata semasa operasi manual, dan jangan putar injap dengan kuat.

3. Untuk injap pneumatik/elektrik, sahkan bekalan udara/bekalan kuasa yang stabil sebelum beroperasi, dan perhatikan pergerakan lancar, penukaran arah yang tepat dan tiada bunyi yang tidak normal.

4. Apabila dimulakan semula selepas penutupan jangka panjang, toskan dahulu kondensat dan kekotoran, kemudian buka injap perlahan-lahan.

5. Dilarang sama sekali untuk beroperasi di bawah tekanan berlebihan atau keadaan suhu berlebihan; tutup segera untuk menyelesaikan masalah sekiranya berlaku keabnormalan.

Nota Penyelenggaraan

1.Periksa permukaan pengedap, kotak pemadat dan permukaan badan injap setiap minggu untuk memastikan tiada kebocoran, kakisan atau retak.

2. Gantikan tempat duduk injap dengan segera apabila injap jenis F pengedap lembut bocor; kerap periksa haus pada injap jenis T pengedap keras, dan pusingkan atau ganti bahagian apabila perlu.

3. Lubricate manual/worm gear pemacu setiap suku tahun; longkang air dan periksa paras minyak injap pneumatik dengan kerap.

4. Untuk keadaan kerja media yang menghakis, periksa badan injap dan bola dengan kerap; longkang media dan melindungi daripada kelembapan dan habuk semasa penyimpanan jangka panjang.

5. Penyelesaian masalah: Sekiranya berlaku kesesakan, hilangkan tekanan dahulu, kemudian buka dan bersihkan kekotoran atau gantikan bahagian; untuk kerosakan pneumatik/elektrik, tukar kepada operasi manual untuk kegunaan kecemasan, kemudian selesaikan masalah penggerak.

6. Sediakan fail penyelenggaraan, merekodkan model, tarikh pemasangan, penyelenggaraan dan alat ganti untuk menyediakan asas bagi penyelenggaraan seterusnya.
