Apakah yang Menjadikan Injap Bola Pilihan Pilihan untuk Perkhidmatan Tekanan Tinggi dan Suhu Tinggi?

Dalam persekitaran penapisan minyak, pemprosesan kimia dan penjanaan kuasa yang menuntut, injap mesti berfungsi dengan pasti dalam keadaan yang akan merendahkan peralatan konvensional dengan cepat. Tekanan melebihi 100 bar dan suhu melebihi 500°C adalah rutin dalam industri ini. Antara pelbagai jenis injap yang ada, yangInjap Bolatelah muncul sebagai penyelesaian pilihan untuk kebanyakan aplikasi tekanan tinggi dan suhu tinggi ini. Operasi suku pusingan yang mudah, keupayaan pengedap kedap gelembung dan reka bentuk padat memberikan kelebihan yang berbeza berbanding injap pintu, dunia dan palam tradisional dalam keadaan perkhidmatan yang teruk.

Artikel ini menyediakan analisis teknikal sistematik Injap Bola, meneliti ciri reka bentuk, pemilihan bahan dan prinsip kejuruteraan yang menjadikannya sesuai untuk perkhidmatan tekanan tinggi dan suhu tinggi. Analisis meliputi bahan tempat duduk dan mekanisme pengedap, pembinaan badan dan pembendungan tekanan, strategi pengurusan haba, dan piawaian ujian yang mengesahkan prestasi. Perbincangan adalah berdasarkan pertimbangan kejuruteraan praktikal dan termasuk spesifikasi terperinci, jadual perbandingan, dan kriteria pemilihan untuk membantu jurutera dan profesional pemerolehan dalam membuat keputusan termaklum.

Jadual Kandungan

• 1. Prinsip Reka Bentuk Injap Bebola dan Ciri-ciri Operasi
• 2. Bahan Tempat Duduk dan Mekanisme Pengedap untuk Perkhidmatan Suhu Tinggi
• 3. Penahanan Tekanan dan Pembinaan Badan
• 4. Pampasan Pengurusan Terma dan Pengembangan
• 5. Standard Pengujian dan Keperluan Kelayakan
• 6. Kriteria Pemilihan dan Pertimbangan Khusus Aplikasi
• 7. Soalan Lazim (FAQ)
• 8. Kesimpulan

1. Prinsip Reka Bentuk Injap Bebola dan Ciri-ciri Operasi

Injap Bola ialah injap suku pusingan yang menggunakan bola sfera dengan lubang silinder untuk mengawal aliran bendalir. Prinsip operasi adalah mudah dan teguh: memutar bola 90 darjah menjajarkan gerek dengan laluan aliran, membenarkan aliran (kedudukan terbuka), atau meletakkan gerek berserenjang dengan laluan aliran, menyekat aliran (kedudukan tertutup). Pengedapan dicapai dengan menekan bola pada dua tempat duduk anulus, yang terletak di bahagian hulu dan hilir injap. Daya pengedap disediakan oleh tekanan bendalir itu sendiri (tekanan hulu yang menekan bola ke tempat duduk hiliran) dan, dalam banyak reka bentuk, oleh tempat duduk pegas yang menyediakan pramuat.

Injap Bola menawarkan beberapa kelebihan yang wujud untuk perkhidmatan tekanan tinggi dan suhu tinggi:

• Pengedap kedap gelembung:Geometri sfera bola menyediakan permukaan pengedap lilitan penuh yang memastikan penutupan ketat gelembung, walaupun pada tekanan tinggi.
• Operasi suku pusingan:Putaran 90 darjah menyediakan operasi pantas, penting untuk penutupan kecemasan atau pengasingan pantas.
• Tork rendah:Apabila injap berada dalam kedudukan terbuka atau tertutup sepenuhnya, daya pengedap terutamanya disediakan oleh perbezaan tekanan.
• Reka bentuk padat:Injap Bola memerlukan ruang yang jauh lebih sedikit daripada jenis injap lain, mengurangkan jejak pemasangan.

Reka bentuk ciri Injap Bola termasuk bola, tempat duduk, batang dan badan. Bola biasanya diperbuat daripada keluli tahan karat dan sama ada digilap atau bermuka keras. Tempat duduk boleh dibuat daripada pelbagai bahan, termasuk polimer (PTFE, PEEK) untuk suhu yang lebih rendah dan aloi logam (Stellite, Inconel) untuk aplikasi suhu tinggi. Batang ialah sambungan antara penggerak dan bola, dan ia mesti direka bentuk untuk menyediakan pengedap terhadap cecair proses sambil membenarkan bola berputar dengan lancar.

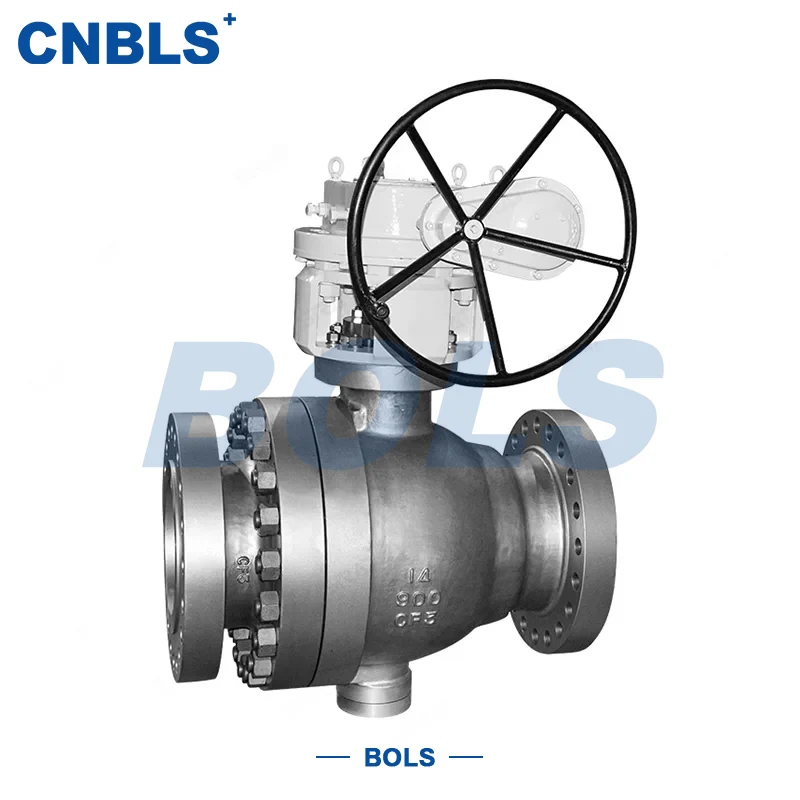

PadaZhejiang Bolaisi Valve Co., Ltd., produk Ball Valve kami direka bentuk untuk memenuhi keperluan mendesak perkhidmatan tekanan tinggi dan suhu tinggi. Metodologi reka bentuk kami menggabungkan gabungan komponen piawai, pemesinan ketepatan dan prosedur pemeriksaan yang ketat untuk memastikan kualiti dan prestasi yang konsisten. Reka bentuk Ball Valve yang kami tawarkan termasuk konfigurasi bola terapung dan trunnion, masing-masing dipilih berdasarkan keperluan aplikasi khusus. Bahagian berikut menyediakan analisis teknikal terperinci tentang aspek utama reka bentuk Ball Valve untuk perkhidmatan tekanan tinggi dan suhu tinggi.

2. Bahan Tempat Duduk dan Mekanisme Pengedap untuk Perkhidmatan Suhu Tinggi

Pemilihan bahan tempat duduk adalah satu-satunya keputusan paling kritikal dalam reka bentuk Injap Bebola untuk perkhidmatan suhu tinggi. Tempat duduk ialah elemen pengedap utama, dan ia mesti mengekalkan integritinya dan menyediakan pengedap yang boleh dipercayai pada suhu operasi. Pada suhu melebihi 200°C, kebanyakan bahan polimer menjadi tidak sesuai, memerlukan penggunaan Injap Bebola dudukan logam atau tempat duduk komposit polimer-logam. Injap Bebola dudukan logam menggunakan pengedap logam ke logam, biasanya dengan permukaan keras pada bola dan permukaan tempat duduk. Bahan yang menghadapi keras dipilih untuk haus dan rintangan kakisan, serta keupayaan mereka untuk membentuk meterai yang ketat.

Bahan utama yang digunakan untuk tempat duduk Ball Valve dalam perkhidmatan suhu tinggi ditunjukkan dalam jadual berikut.

Mekanisme pengedap dalam Injap Bebola dudukan logam adalah berbeza daripada injap duduk lembut. Meterai bergantung pada ubah bentuk permukaan logam di bawah tekanan, dengan bola dan tempat duduk dilipat ke kemasan yang sangat licin. Daya pengedap biasanya lebih tinggi dalam injap dudukan logam, memerlukan penggerak yang lebih teguh. Kadar kebocoran juga mungkin lebih tinggi daripada injap dudukan lembut, tetapi injap dudukan logam boleh menyediakan pengedap yang memenuhi keperluan kebanyakan aplikasi perindustrian, termasuk keperluan penutupan ketat Kelas VI (ketat gelembung) untuk injap duduk lembut dan Kelas V yang lebih ketat untuk injap duduk logam.

Dalam sesetengah aplikasi suhu tinggi, reka bentuk tempat duduk menggunakan gabungan cincin tempat duduk logam dan meterai polimer atau grafit digunakan. Reka bentuk ini dikenali sebagai tempat duduk "selamat kebakaran" atau "lembut/logam". Cincin logam menyediakan meterai utama, manakala meterai lembut menyediakan meterai ketat gelembung pada suhu yang lebih rendah. Pada suhu yang lebih tinggi, pengedap lembut mungkin merosot, tetapi cincin logam akan terus memberikan pengedap, menghalang kebocoran. Di Zhejiang Bolaisi Valve Co., Ltd., produk Ball Valve kami tersedia dengan pelbagai bahan dan reka bentuk tempat duduk, membolehkan pelanggan memilih konfigurasi optimum untuk keperluan suhu dan tekanan khusus mereka.

3. Penahanan Tekanan dan Pembinaan Badan

Badan Injap Bebola mesti direka bentuk untuk mengandungi cecair proses pada tekanan dan suhu yang diperlukan. Untuk aplikasi tekanan tinggi, badan mesti cukup kuat untuk menahan tekanan dalaman tanpa ubah bentuk atau kebocoran kekal. Reka bentuk badan juga mesti mempertimbangkan daya yang dihasilkan oleh tekanan, seperti pengembangan bola dan tempat duduk, dan daya yang bertindak pada batang. Badan biasanya dibina daripada keluli tuang atau palsu, dengan bahan khusus dipilih berdasarkan suhu, tekanan, dan kekakisan cecair proses. Reka bentuk badan juga mesti menyediakan akses untuk pemasangan, penyelenggaraan dan pemeriksaan.

Dua konfigurasi badan yang paling biasa untuk Injap Bebola ialah badan terbelah dan badan satu keping (monoblok). Badan terbelah, seperti namanya, dibahagikan kepada dua atau lebih bahagian yang diikat bersama. Reka bentuk ini membolehkan akses mudah kepada komponen dalaman untuk penyelenggaraan dan pembaikan. Badan berpecah juga lebih fleksibel dari segi pemilihan bahan dan pembuatan. Badan sekeping adalah satu tuangan atau penempaan yang penting. Ia menyediakan sampul yang mengandungi tekanan yang lebih teguh dan menghapuskan sambungan bolt yang merupakan laluan kebocoran yang berpotensi. Walau bagaimanapun, badan sekeping lebih kompleks untuk dihasilkan dan biasanya lebih mahal.

Untuk aplikasi tekanan tinggi dan suhu tinggi, reka bentuk badan mesti direka bentuk dengan teliti untuk mengurus tegasan haba yang terhasil daripada perbezaan suhu antara cecair proses dan persekitaran ambien. Badan mesti direka bentuk untuk membolehkan pengembangan haba tanpa menyebabkan herotan komponen dalaman atau mewujudkan tekanan berlebihan pada sendi yang dibolt. Reka bentuk juga mesti menyediakan sokongan yang mencukupi untuk bola dan tempat duduk.

Jadual berikut membandingkan dua reka bentuk badan biasa untuk Ball Valve dalam perkhidmatan tekanan tinggi dan suhu tinggi.

Di Zhejiang Bolaisi Valve Co., Ltd., kami mengeluarkan Ball Valve dengan reka bentuk badan belah dan badan sekeping, bergantung pada keperluan aplikasi. Untuk perkhidmatan tekanan tinggi dan suhu tinggi, reka bentuk standard kami menggunakan badan palsu sekeping, yang memberikan tahap integriti tekanan dan kestabilan haba yang tertinggi. Badan direka dengan ketebalan dinding yang mencukupi, bebibir bertetulang, dan port saliran pilihan untuk penyelenggaraan dan ujian. Geometri badan dioptimumkan untuk operasi suhu tinggi, dengan jejari yang besar dan peralihan yang lancar untuk meminimumkan kepekatan tekanan.

4. Pampasan Pengurusan Terma dan Pengembangan

Dalam perkhidmatan suhu tinggi, Injap Bebola tertakluk kepada pengembangan haba yang ketara. Bola, tempat duduk dan badan semuanya mengembang pada kadar yang berbeza, yang berpotensi menyebabkan herotan, pengikatan atau kebocoran. Reka bentuk Ball Valve mesti menggabungkan ciri-ciri yang mengimbangi pengembangan perbezaan ini. Kaedah pampasan haba yang paling biasa ialah penggunaan tempat duduk pegas, pemilihan bahan dengan pekali pengembangan haba yang serasi, dan reka bentuk geometri bola dan tempat duduk untuk membolehkan pergerakan relatif.

Tempat duduk pegas adalah salah satu kaedah pampasan haba yang paling berkesan. Satu set spring, biasanya terletak di belakang tempat duduk, menyediakan pramuat yang mengekalkan daya pengedap walaupun komponen mengembang atau mengecut. Mata air direka bentuk untuk beroperasi pada julat suhu penuh injap, mengekalkan daya pengedap yang berterusan. Daya spring mestilah mencukupi untuk menyediakan pengedap pada tekanan dan suhu operasi tetapi tidak terlalu tinggi sehingga menyebabkan geseran atau haus yang berlebihan. Bahan spring juga kritikal; ia mestilah tahan terhadap kelonggaran suhu tinggi dan kakisan.

Pendekatan lain ialah menggunakan reka bentuk tempat duduk yang menggabungkan elemen fleksibel, seperti belos logam atau diafragma beralun. Elemen fleksibel ini menyediakan pengedap sambil membenarkan kerusi bergerak secara paksi dengan bola. Elemen fleksibel biasanya dibuat daripada aloi suhu tinggi, seperti Inconel atau Hastelloy, dan direka bentuk untuk menahan kitaran haba dan tekanan injap. Reka bentuk tempat duduk yang fleksibel adalah lebih kompleks dan mahal daripada tempat duduk pegas tetapi menawarkan prestasi pengedap yang unggul dalam aplikasi yang menuntut.

Pengembangan haba bola itu sendiri juga mesti dipertimbangkan. Bola biasanya dibina daripada bahan yang sama dengan badan, jadi pengembangan habanya akan sepadan dengan badan. Walau bagaimanapun, geometri bola boleh menjejaskan kesesuaian tempat duduk. Bola yang terlalu ketat di dalam lubang boleh menyebabkan ikatan, manakala bola yang terlalu longgar boleh menyebabkan kebocoran. Diameter bola dan diameter lubang tempat duduk dipadankan dengan teliti untuk memberikan kelegaan yang betul pada suhu operasi.

Di Zhejiang Bolaisi Valve Co., Ltd., kami menggunakan gabungan tempat duduk bermuatan spring dan pemilihan bahan untuk menguruskan pengembangan terma dalam produk Ball Valve kami. Bahan spring dipilih untuk prestasi suhu tinggi, dan pramuat spring dikira untuk mengekalkan daya pengedap merentasi julat suhu penuh. Geometri bola dan tempat duduk direka untuk membolehkan pergerakan relatif tanpa mewujudkan kepekatan tekanan.

5. Standard Pengujian dan Keperluan Kelayakan

Injap Bola yang dimaksudkan untuk perkhidmatan tekanan tinggi dan suhu tinggi mesti menjalani ujian yang ketat untuk mengesahkan prestasinya dan memastikan ia memenuhi keperluan yang ditetapkan. Ujian dijalankan mengikut piawaian antarabangsa, termasuk API 6D (Spesifikasi untuk Injap Saluran Paip), API 607 ​​(Ujian Kebakaran untuk Injap Pusing Suku Berduduk Lembut), dan ISO 10497 (Keperluan Pengujian Jenis Kebakaran). Ujian direka bentuk untuk mengesahkan keupayaan pegangan tekanan injap, kadar kebocoran dan prestasi operasi di bawah keadaan perkhidmatan simulasi.

Jadual berikut menyediakan ringkasan ujian utama yang dilakukan pada Ball Valve untuk perkhidmatan tekanan tinggi dan suhu tinggi.

Ujian kebakaran adalah ujian yang sangat penting untuk Ball Valve dalam perkhidmatan suhu tinggi, kerana ia mensimulasikan kelakuan injap semasa kejadian kebakaran. Injap tertakluk kepada api dalam tempoh dan suhu tertentu, dan kebocoran diukur. Ujian memastikan bahawa injap menyediakan pengedap walaupun selepas kerusi empuk telah rosak akibat kebakaran, satu keperluan yang dikenali sebagai reka bentuk "selamat kebakaran".

Di Zhejiang Bolaisi Valve Co., Ltd., produk Ball Valve kami direka bentuk untuk memenuhi keperluan API 6D, API 607 ​​dan ISO 10497. Kami melakukan ujian yang diperlukan pada setiap jenis injap, dan kami mengekalkan arkib laporan ujian yang komprehensif untuk pelanggan kami. Produk Ball Valve kami juga tersedia dengan rangkaian penuh ujian pengesahan prestasi, termasuk ujian jenis dan ujian prototaip, untuk mengesahkan bahawa ia memenuhi keperluan khusus pelanggan.

6. Kriteria Pemilihan dan Pertimbangan Khusus Aplikasi

Memilih Injap Bebola yang betul untuk aplikasi tekanan tinggi dan suhu tinggi memerlukan penilaian sistematik tentang keadaan operasi, ciri bendalir dan keperluan prestasi. Proses pemilihan harus mengambil kira faktor-faktor berikut:

• Suhu Bendalir:Suhu operasi menentukan bahan tempat duduk dan bahan badan yang sesuai. Pada suhu di bawah 200°C, injap duduk lembut boleh digunakan. Di atas 200°C, injap dudukan logam diperlukan. Suhu maksimum perlu dipertimbangkan, serta julat dan kekerapan kitaran suhu.
• Tekanan Bendalir:Tekanan operasi menentukan kelas tekanan yang diperlukan dan ketebalan badan. Penarafan tekanan Injap Bebola mestilah sama atau lebih besar daripada tekanan operasi maksimum. Tekanan harus dipertimbangkan bersamaan dengan suhu, kerana penarafan tekanan injap biasanya berkurangan pada suhu yang lebih tinggi.
• Keserasian Kimia Bendalir:Bendalir mesti serasi dengan bahan basah injap, termasuk bola, tempat duduk dan badan. Data keserasian bahan kimia harus disemak untuk memastikan bahan tidak akan terhakis, merosot atau bertindak balas dengan cecair proses.
• Keperluan Kadar Kebocoran:Kadar kebocoran injap yang dibenarkan ditentukan oleh aplikasi. Untuk penutupan kedap gelembung, injap duduk lembut dengan tempat duduk PTFE atau PEEK diperlukan. Untuk aplikasi di mana beberapa kebocoran boleh diterima, injap dudukan logam boleh digunakan.
• Keperluan Penggerak:Daya kilas yang diperlukan untuk mengendalikan Injap Bebola bergantung pada saiz, bahan tempat duduk dan tekanan. Penggerak mesti dipilih untuk memberikan tork yang diperlukan, dan tork mesti dikira pada suhu dan tekanan operasi.

Jadual berikut menyediakan matriks keputusan untuk memilih jenis Ball Valve yang sesuai berdasarkan keadaan suhu dan tekanan.

Di Zhejiang Bolaisi Valve Co., Ltd., pasukan kejuruteraan kami sedia membantu dengan pemilihan Ball Valve yang sesuai untuk aplikasi khusus anda. Kami menyediakan data teknikal terperinci, carta keserasian bahan dan ujian pengesahan prestasi untuk memastikan Ball Valve yang dipilih memenuhi semua keperluan. Produk Ball Valve kami direka bentuk dan dihasilkan mengikut piawaian tertinggi, memastikan prestasi yang boleh dipercayai dalam aplikasi tekanan tinggi dan suhu tinggi yang paling menuntut.

7. Soalan Lazim (FAQ)

Soalan 1: Apakah suhu maksimum untuk injap bola duduk lembut?

Jawapan: Suhu operasi berterusan maksimum untuk Injap Bola duduk lembut bergantung pada bahan tempat duduk. Tempat duduk PTFE biasanya dinilaikan kepada 200°C (392°F), manakala tempat duduk PTFE dan PEEK yang diperkukuh boleh beroperasi sehingga 260°C (500°F). Di atas 260°C, Injap Bebola bersalut logam diperlukan. Had suhu tertentu harus disahkan dengan pengilang, kerana ia mungkin berbeza-beza bergantung pada tekanan dan reka bentuk tempat duduk tertentu.

Soalan 2: Apakah perbezaan antara bola terapung dan injap bola yang dipasang pada trunnion?

Jawapan: Dalam reka bentuk bola terapung, bola tidak dipasang pada badan injap; ia "terapung" di antara tempat duduk. Tekanan hulu menekan bola ke tempat duduk hiliran, mencipta meterai. Reka bentuk ini sesuai untuk injap yang lebih kecil dan tekanan yang lebih rendah. Dalam reka bentuk yang dipasang pada trunnion, bola diikat pada aci (trunnion) yang menyokong bola dan menghalangnya daripada bergerak ke hilir. Reka bentuk ini mengurangkan tork operasi dan sesuai untuk injap yang lebih besar dan tekanan yang lebih tinggi. Pemilihan bergantung pada saiz, tekanan, dan keperluan suhu.

Soalan 3: Bolehkah injap bola digunakan untuk kawalan aliran, atau adakah ia hanya untuk perkhidmatan hidup/mati?

Jawapan: Injap bola direka terutamanya untuk perkhidmatan hidup/mati (pengasingan). Walau bagaimanapun, reka bentuk Ball Valve tertentu, seperti V-notch Ball Valve, direka khusus untuk aplikasi kawalan aliran. Injap ini menampilkan bola dengan takuk berbentuk V yang memberikan ciri aliran yang lebih linear. Untuk aplikasi pendikit, Injap Bola Takik V ialah pilihan biasa.

Soalan 4: Apakah daya kilas yang diperlukan untuk mengendalikan injap bebola tekanan tinggi?

Jawapan: Daya kilas yang diperlukan untuk mengendalikan Injap Bebola bergantung pada saiz, bahan tempat duduk, tekanan dan suhu. Keperluan tork biasanya dikira oleh pengeluar injap dan disediakan dalam helaian data teknikal injap. Tork biasanya meningkat dengan tekanan dan saiz injap. Untuk aplikasi tekanan tinggi, penggerak pneumatik atau elektrik selalunya diperlukan.

Soalan 5: Apakah perbezaan antara injap bola selamat api dan injap bola tidak selamat api?

Jawapan: Injap Bebola selamat api direka untuk mengekalkan pengedap walaupun kerusi empuk rosak akibat kebakaran. Reka bentuk selamat api biasanya termasuk tempat duduk logam-ke-logam yang menyediakan pengedap sandaran sekiranya berlaku kebakaran. Injap selamat kebakaran diuji kepada API 607 ​​atau ISO 10497 untuk mengesahkan prestasinya. Injap Bebola yang tidak selamat api tidak mempunyai pengedap sandaran ini dan mungkin bocor dalam kejadian kebakaran. Injap Bebola selamat api diperlukan dalam banyak aplikasi, termasuk di loji penapisan dan kimia.

8. Kesimpulan

Injap Bola telah muncul sebagai pilihan pilihan untuk perkhidmatan tekanan tinggi dan suhu tinggi kerana reka bentuknya yang teguh, prestasi pengedap yang boleh dipercayai dan serba boleh. Pemilihan Injap Bebola yang sesuai untuk aplikasi tertentu memerlukan penilaian yang teliti terhadap keadaan operasi, ciri bendalir dan keperluan prestasi. Elemen reka bentuk utama—bahan tempat duduk, binaan badan, ciri pampasan haba dan reka bentuk selamat api—semuanya menyumbang kepada kesesuaian injap untuk perkhidmatan tekanan tinggi dan suhu tinggi. Dengan memahami elemen reka bentuk ini dan pertimbangan teknikal yang berkaitan, jurutera dan profesional perolehan boleh memilih Injap Bola yang menyediakan operasi yang boleh dipercayai dan selamat sepanjang hayat peralatan.

Di Zhejiang Bolaisi Valve Co., Ltd., kami komited untuk menyediakan produk Ball Valve berkualiti tinggi yang memenuhi keperluan mendesak bagi aplikasi tekanan tinggi dan suhu tinggi. Injap Bebola kami direka bentuk dengan bahan termaju, pemesinan ketepatan, dan ujian yang ketat untuk memastikan prestasi optimum dan hayat perkhidmatan yang panjang. Kami menawarkan rangkaian lengkap konfigurasi Ball Valve, termasuk reka bentuk tempat duduk lembut dan dudukan logam, pilihan selamat api dan tidak selamat api, dan reka bentuk terapung dan dipasang pada trunnion.

Hubungi Zhejiang Bolaisi Valve Co., Ltd.untuk bantuan teknikal dalam memilih Ball Valve yang sesuai untuk aplikasi tekanan tinggi dan suhu tinggi anda.
