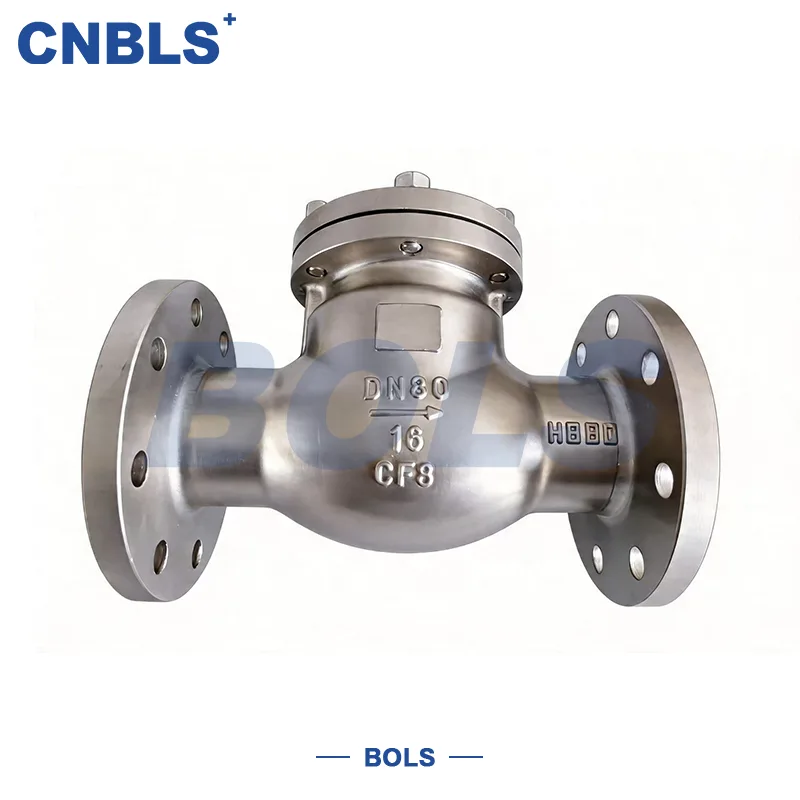

Injap Semak GB Swing

Juga dikenali sebagai injap tidak kembali atau injap sehala, GB Swing Check Valves ialah injap perlindungan saluran paip automatik sepenuhnya yang membuka dan menutup sepenuhnya dengan tekanan sederhana, tanpa operasi manual atau kuasa luaran yang diperlukan.

Mengguna pakai struktur ayunan goyang terbina dalam, komponen pembukaan dan penutup kunci termasuk cakera, aci pin dan lengan goyang semuanya disertakan di dalam badan injap tanpa bahagian transmisi terdedah, mengurangkan kebocoran luaran dengan berkesan dan memberikan prestasi pengedap yang sangat baik. Reka bentuk saluran aliran lurus merendahkan rintangan aliran dan kehilangan tekanan, sesuai untuk keadaan saluran paip aliran besar. Permukaan aloi keras adalah pilihan untuk permukaan pengedap tempat duduk untuk meningkatkan rintangan haus, rintangan kakisan dan rintangan hakisan, memanjangkan hayat perkhidmatan. Dihasilkan dengan mematuhi sepenuhnya piawaian kebangsaan, ia adalah aksesori perlindungan sehala standard untuk sistem saluran paip.

Parameter Teras Produk

Dibangunkan oleh Bolaisi, siri GB Swing Check Valves ini meliputi model penuh H44W/Y-16P/25P/40P. Diperbuat daripada keluli tahan karat berkualiti tinggi dengan sambungan bebibir untuk pemasangan yang mudah, ia berfungsi sebagai injap perlindungan anti-refluks teras untuk sistem saluran paip industri dan awam. Ia menyesuaikan diri dengan penyaluran bendalir di bawah pelbagai keadaan kerja dengan operasi yang stabil dan boleh dipercayai.

Senario Aplikasi Teras & Kegunaan Utama

Menampilkan kebolehsuaian sejagat yang kukuh, GB Swing Check Valves digunakan secara meluas dalam sistem saluran paip bendalir merentas industri:

Bekalan Air dan Saliran Perbandaran & Bangunan

Digunakan dalam rangkaian bekalan air & saliran perbandaran, membina bekalan air sekunder dan sistem pembuangan kumbahan. Ia menghalang aliran balik sederhana semasa pemotongan air atau penutupan pam, mengelakkan pencemaran air dan ketidakseimbangan tekanan rangkaian paip.

Industri Petrokimia

Sesuai untuk minyak mentah, minyak ditapis dan saluran paip penghantar bahan kimia. Ia menghentikan putaran terbalik pam dan pencemaran silang bahan mentah yang disebabkan oleh aliran balik, memastikan proses pengeluaran yang selamat dan stabil.

Industri Kuasa & Termoelektrik

Digunakan dalam sistem air wap dandang loji kuasa, sistem air penyejuk yang beredar dan gabungan rangkaian paip haba dan paip kuasa. Ia menghalang aliran balik wap dan air pekat untuk melindungi peralatan teras seperti turbin stim dan pam air.

HVAC & Sistem Perlindungan Kebakaran

Dipadankan dengan peredaran air penghawa dingin pusat, rangkaian paip pemanas, pemercik api dan sistem pili bomba. Ia menghapuskan gangguan tekanan sistem yang disebabkan oleh aliran balik sederhana dan menjamin kebolehpercayaan operasi kecemasan kebakaran.

Industri Metalurgi

Digunakan secara meluas dalam sistem peredaran air dan memproses saluran paip bendalir barisan pengeluaran metalurgi. Ia menahan hentaman daripada bendalir terbalik dan melindungi pam dan injap, menyesuaikan diri dengan keadaan kerja yang kompleks dengan suhu tinggi dan kekotoran.

Prinsip Kerja

Bolaisi keluli tahan karat GB Swing Check Injap menyedari pembukaan dan penutupan automatik sepenuhnya bergantung pada perbezaan tekanan sederhana dan berat diri cakera, tanpa kuasa luaran atau campur tangan manual, menampilkan tindak balas sensitif dan perlindungan yang boleh dipercayai.

Pembukaan Hadapan & Konduksi

Apabila tekanan masuk lebih tinggi daripada tekanan alur keluar, tujahan ke hadapan cecair mengatasi berat diri cakera dan perbezaan tekanan terbalik untuk menolak cakera terbuka. Cakera berputar dan terangkat di sekeliling aci pin dalaman tetap untuk membuka sekatan sepenuhnya saluran paip bagi penghantaran bendalir hadapan yang stabil.

Penutupan Songsang Automatik (Perlindungan Anti-aliran balik)

Apabila pam air hadapan berhenti, aliran bendalir terputus, atau tekanan alur keluar melebihi tekanan masuk, gabungan kuasa perbezaan tekanan songsang dan berat diri cakera mendorong cakera untuk menetapkan semula dengan cepat dan muat dengan rapat tempat duduk injap untuk penutupan sepenuhnya. Ia menyekat aliran balik bendalir secara menyeluruh dan secara automatik mengelakkan kerosakan peralatan, kegagalan proses dan potensi bahaya keselamatan yang disebabkan oleh aliran terbalik.

Soalan Lazim

S1: Apakah itu GB Standard Swing Check Valve? Apakah fungsi utamanya?

Injap Semak Swing Standard GB ialah injap sehala automatik bebibir yang direka dan dihasilkan mengikut piawaian GB Cina. Model biasa termasuk siri H44H, H44W, H44Y dan H44X.

Ia menggunakan tekanan aliran sederhana untuk membuka cakera dan menutup secara automatik apabila aliran berhenti atau terbalik, menghalang aliran balik. Ia digunakan secara meluas untuk melindungi pam, pemampat, dandang, dan sistem saluran paip daripada aliran terbalik, tukul air, dan kehilangan tekanan.

S2: Apakah penarafan tekanan PN GB biasa?

Penarafan GB PN mewakili tekanan nominal injap. Tahap tekanan biasa pada suhu normal termasuk:

PN10:1.0 MPa, sesuai untuk bekalan air, saliran dan sistem perlindungan kebakaran.

PN16:1.6 MPa, gred yang paling biasa digunakan untuk air industri dan saluran paip am.

PN25:2.5 MPa, sesuai untuk air bertekanan tinggi dan sistem proses.

PN40:4.0 MPa, digunakan untuk aplikasi kimia, haba, minyak dan wap.

PN64/PN100:6.4 MPa/10.0 MPa, digunakan untuk sistem perindustrian dan loji kuasa tekanan tinggi.

Aplikasi suhu tinggi memerlukan pengesahan tekanan mengikut keluk penarafan suhu tekanan.

S3: Apakah maksud H44H, H44W, H44Y dan H44X?

H44H:Reka bentuk pengedap keras, sesuai untuk wap, minyak suhu tinggi, dan air tekanan tinggi.

H44W:Struktur pengedap keluli tahan karat, sesuai untuk air bersih dan media mengakis umum.

H44Y:Pengedap keras aloi stellite, menawarkan rintangan suhu tinggi dan haus untuk industri kuasa dan petrokimia.

H44X:Reka bentuk kedap lembut getah dengan kebocoran sifar, sesuai untuk bekalan air dan sistem perlindungan kebakaran.

S4: Di manakah Injap Semak Standard Swing GB biasa digunakan?

Mereka digunakan secara meluas dalam:

• Saluran paip keluar pam dan stesen pam
• Sistem bekalan air perbandaran dan air sisa
• Saluran paip wap, haba dan minyak
• Saluran paip industri dengan zarah atau bendasing
• Sistem proses tekanan sederhana dan tinggi

S5: Bolehkah standard GB PN dan ANSI Class dicampur?

Tidak. Piawaian Kelas GB PN dan ANSI mempunyai dimensi bebibir, corak bolt, ketebalan dan penarafan tekanan yang berbeza. Mencampurkannya boleh menyebabkan masalah pemasangan, kegagalan pengedap dan risiko keselamatan.

Sistem saluran paip GB harus menggunakan injap dan komponen standard GB yang sepadan.
