ANSI Flange Swing Check Valves

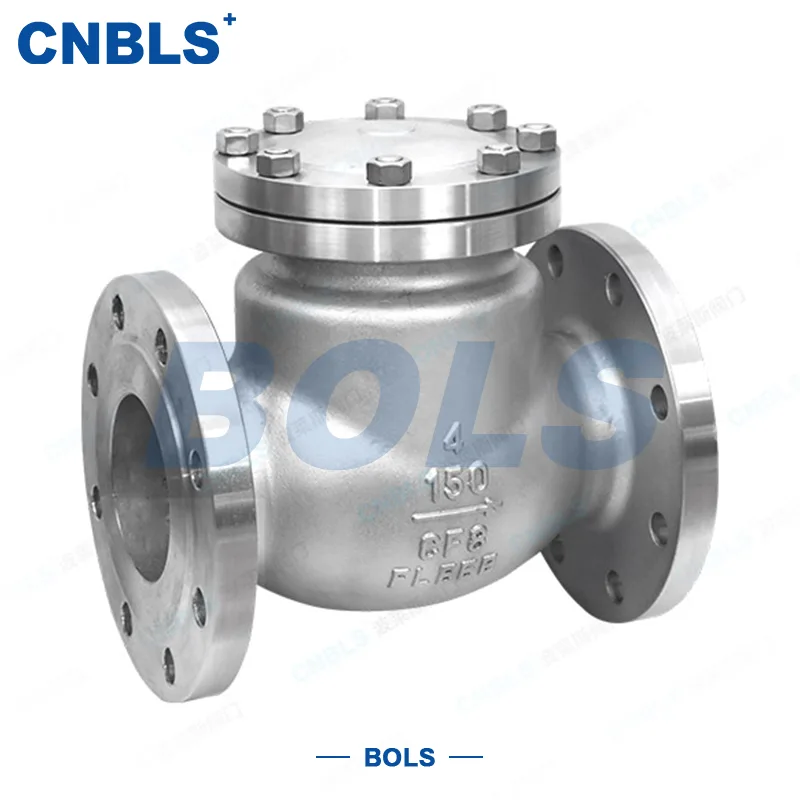

ANSI Flange Swing Check Valves (Jenama: Bolaisi, Siri Model: H44W/Y-150LB/300LB/600LB/900LB) ialah injap sehala kendalian sendiri automatik sepenuhnya tanpa peranti pemacu luaran, direka untuk memberikan perlindungan anti-aliran balik yang boleh dipercayai untuk sistem saluran paip bendalir industri. Dibuat daripada keluli tahan karat berkualiti tinggi dan injap boleh beroperasi dengan pelbagai jenis minyak, tahan karat dan serasi media industri. untuk masa yang lama di bawah keadaan tekanan biasa. Menampilkan rintangan aliran rendah, prestasi pengedap yang tinggi dan keserasian yang kuat, ia berfungsi sebagai injap asas yang penting untuk memastikan keselamatan saluran paip dan operasi proses yang stabil.

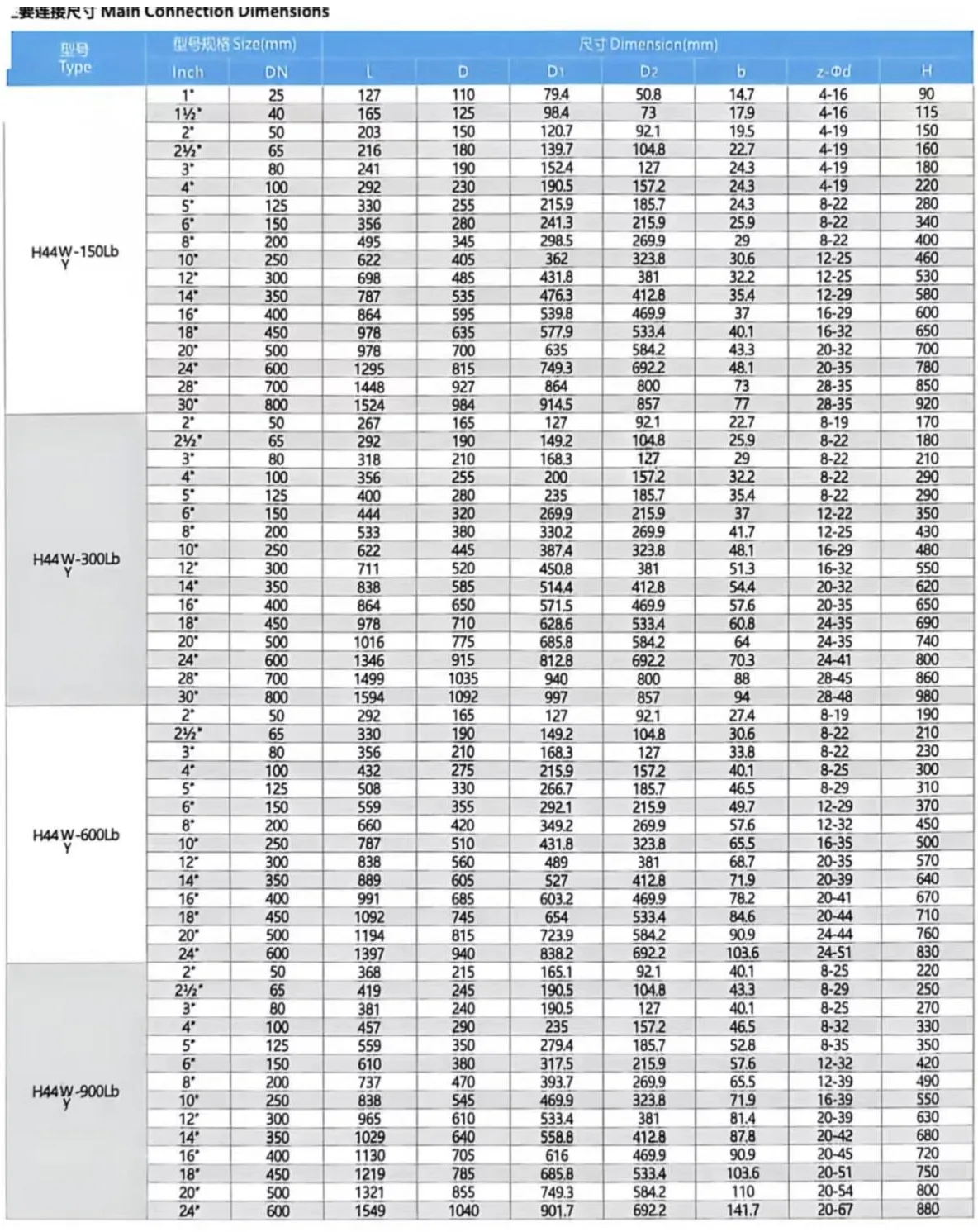

Parameter Teknikal Teras

Reka Bentuk Struktur & Kelebihan Prestasi Teras

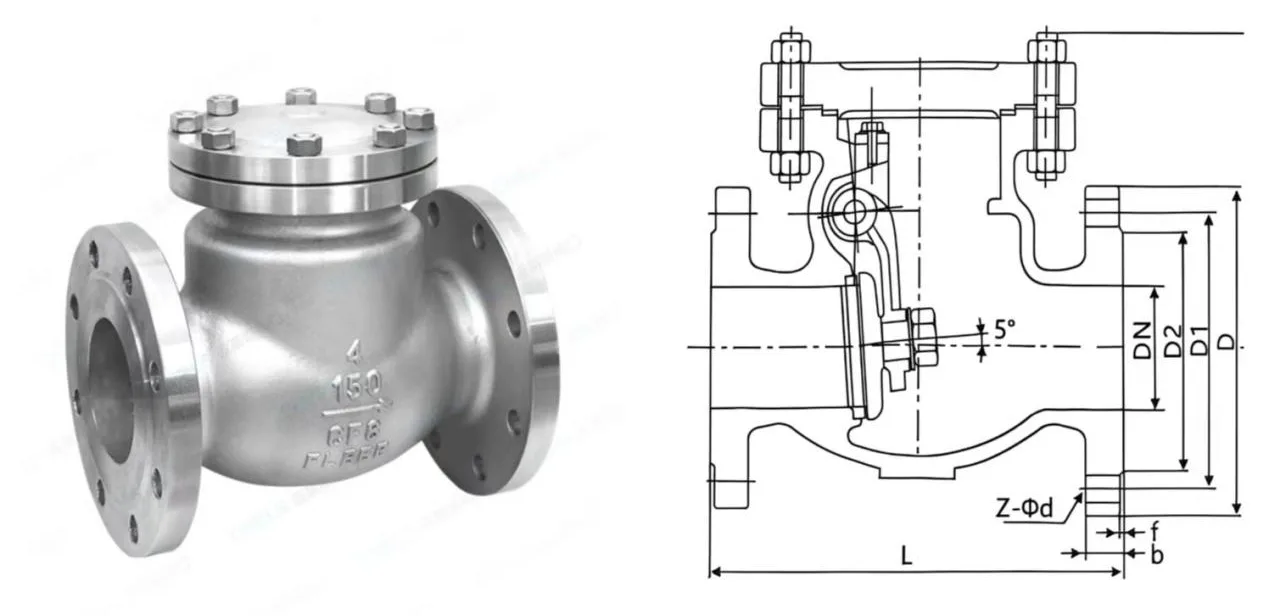

Injap sehala ayunan bebibir ANSI mengguna pakai struktur cakera ayunan tunggal yang dioptimumkan dengan tepat, yang terdiri daripada badan injap berkekuatan tinggi, bonet bertutup, tempat duduk injap condong, cakera ayunan, rocker penghantaran dan aci pin terbina dalam sepenuhnya. Cakera injap berputar dengan lancar untuk membuka dan menutup sekitar aci engsel, dengan reka bentuk keseluruhan mengimbangi kecekapan operasi dan kebolehpercayaan keselamatan.

Kelebihan Prestasi Utama

Rintangan Aliran Ultra-rendah & Kecekapan Penghantaran Tinggi

Mengguna pakai saluran aliran lurus dan susun atur medan aliran yang dioptimumkan dengan tempat duduk injap condong, ia dapat mengurangkan pergolakan bendalir dan kehilangan tekanan setempat. Dengan rintangan minimum semasa aliran sederhana ke hadapan, ia memastikan kecekapan penghantaran saluran paip yang tinggi dan penggunaan tenaga yang lebih rendah untuk operasi jangka panjang.

Reka Bentuk Kalis Kebocoran & Faktor Keselamatan Tinggi

Dilengkapi dengan struktur aci pin terbina dalam sepenuhnya, ia menghapuskan sepenuhnya titik kebocoran yang disebabkan oleh batang injap yang dilanjutkan berbanding dengan injap berengsel luaran tradisional. Ia amat sesuai untuk media yang mudah meruap, mudah terbakar dan meletup seperti minyak dan wap, menghapuskan risiko keselamatan dan persekitaran kebocoran sederhana.

Pemasangan Fleksibel & Keserasian Kuat

Menyokong pemasangan saluran paip mendatar dan menegak tanpa keperluan pemasangan tersuai, menyesuaikan diri dengan susun atur saluran paip industri yang kompleks. Rangkaian lubang penuh meliputi DN15 hingga DN800, dengan reka bentuk yang diperkukuh secara struktur untuk keadaan berdiameter besar. Ia memastikan pembukaan dan penutupan lancar tanpa gangguan, memberikan keserasian yang lebih baik berbanding injap yang serupa.

Pengedap Stabil & Tindak Balas Pantas

Reka bentuk pengedap terikat sepenuhnya antara cakera dan tempat duduk injap membentuk daya mampatan dwi melalui tekanan sederhana dan berat diri cakera untuk penutupan sifar kebocoran. Struktur ayunan memberikan tindak balas yang pantas, memotong saluran paip serta-merta apabila aliran balik berlaku untuk menyekat sepenuhnya cecair terbalik.

Tiada Pemacu Luaran & Kos O&M Rendah

Pembukaan dan penutupan automatik sepenuhnya didorong oleh perbezaan tekanan sederhana dan berat diri cakera. Tiada kuasa luaran, bekalan udara atau sistem kawalan diperlukan, tanpa campur tangan manual. Struktur yang diperkemas memastikan kadar kegagalan yang rendah, sangat mengurangkan kos untuk pemasangan di tapak, pentauliahan dan penyelenggaraan jangka panjang.

Prinsip Kerja

Pembukaan dan penutupan injap sehala ayunan bebibir ANSI didorong sepenuhnya oleh perbezaan tekanan sederhana saluran paip dan berat diri cakera, tidak memerlukan kuasa luaran atau operasi manual. Proses kerja dibahagikan kepada bukaan hadapan dan tutup belakang:

Pembukaan Hadapan & Pemindahan Lancar

Apabila medium mengalir ke hadapan dari tekanan masuk dan masuk melebihi tekanan belakang keluar, tujahan bendalir ke hadapan mengangkat cakera injap. Cakera berputar mengelilingi aci pin terbina dalam melalui penggoncang, berpisah sepenuhnya daripada tempat duduk injap untuk membuka saluran aliran. Media melalui tanpa halangan dengan kehilangan tekanan minimum, tanpa menjejaskan kecekapan penghantaran saluran paip biasa.

Perlindungan Automatik & Anti-aliran balik

Dalam kes penutupan pam, pelepasan tekanan huluan, perubahan tekanan saluran paip secara tiba-tiba dan keadaan kerja lain, tekanan belakang alur keluar akan cepat melebihi tekanan masuk. Gabungan kuasa tekanan sederhana songsang dan berat sendiri cakera mendorong cakera berputar ke belakang dan menekan dengan ketat pada tempat duduk injap, serta-merta memotong saluran aliran dan menyekat aliran balik. Ia pada asasnya mengelakkan pencemaran silang bahan, gangguan proses, pencemaran sederhana dan ketidakseimbangan tekanan, dan melindungi peralatan hulu teras seperti pam dan pemampat daripada kerosakan hentaman terbalik.

Senario Aplikasi & Piawaian Pematuhan

Dengan prestasi anti-aliran balik yang sangat baik, kebolehsuaian keadaan kerja yang luas dan kebolehpercayaan operasi jangka panjang, injap sehala ayunan bebibir ANSI digunakan secara meluas dalam sistem bendalir industri teras:

● Unit pengeluaran petrokimia

● Saluran paip penghantaran minyak & gas jarak jauh

● Unit penapisan dan pemprosesan kimia

● Rawatan air industri dan sistem air beredar

● Pemanasan wap dan rangkaian paip penghantaran tenaga haba

Dalam keadaan kerja di atas, injap secara berkesan menyelesaikan masalah aliran balik saluran paip dan menghapuskan risiko pengeluaran termasuk pencampuran bahan, gangguan proses, pencemaran sederhana dan ketidakseimbangan tekanan, bertindak sebagai komponen perlindungan keselamatan yang sangat diperlukan untuk sistem saluran paip industri.

Piawaian Pematuhan & Kawalan Kualiti

Siri ini direka bentuk dan dikilangkan mengikut ketat dengan spesifikasi ANSI (American National Standards Institute). Dimensi bebibir mematuhi ANSI B16.5, reka bentuk injap dan penarafan suhu tekanan mematuhi ANSI B16.34, dan ia juga memenuhi keperluan industri API yang berkaitan untuk aplikasi minyak dan gas.Setiap injap menjalani ujian kekuatan hidrostatik yang ketat dan pemeriksaan prestasi pengedap sebelum penghantaran, memenuhi sepenuhnya piawaian perindustrian dan permintaan perkhidmatan operasi di tapak untuk persekitaran industri jangka panjang yang stabil.

Soalan Lazim

S1: Apakah itu ANSI Flanged Swing Check Valve? Apakah fungsi utamanya?

AnSI Flanged Swing Check Valve ialah injap sehala yang direka mengikut piawaian Amerika. Ia menggunakan tekanan medium yang mengalir dan graviti untuk membuka dan menutup secara automatik, menghalang aliran balik dalam sistem saluran paip.

Ia digunakan secara meluas untuk melindungi pam, peralatan dan saluran paip dengan menghalang aliran songsang, tukul air, kehilangan tekanan, dan pencemaran sederhana. Cakera injap terbuka semasa aliran ke hadapan dan ditutup secara automatik apabila aliran berhenti atau terbalik.

S2: Apakah kelebihan AnSI Flanged Swing Check Valve berbanding dengan injap sehala lain?

ANSI Flanged Swing Check Valves menawarkan beberapa kelebihan, termasuk:

Reka bentuk aliran penuh:Kapasiti aliran besar dengan kehilangan tekanan rendah, sesuai untuk saluran paip besar dan aplikasi aliran tinggi.

Prestasi anti-penyumbatan yang kuat:Ruang injap yang besar dan pergerakan cakera lebar mengurangkan risiko tersumbat daripada zarah dan kekotoran.

Hayat perkhidmatan yang panjang:Struktur mudah dan tahan lama membolehkan operasi jangka panjang yang stabil.

Penyelenggaraan yang mudah:Sambungan bebibir dan bonet berbolted membolehkan pembersihan mudah dan penggantian komponen tanpa mengeluarkan saluran paip.

S3: Apakah tekanan yang sepadan dengan Class150, Class300, Class600, Class900 dan Class1500LB?

Kelas tekanan ANSI berbeza mengikut suhu. Anggaran tekanan rujukan pada suhu normal ialah:

Kelas150LB:lebih kurang 2.0 MPa

Kelas300LB:lebih kurang 5.0 MPa

Kelas600LB:lebih kurang 10.0 MPa

Kelas900LB:lebih kurang 15.0 MPa

Kelas1500LB:lebih kurang 25.0 MPa

Untuk aplikasi suhu tinggi, tekanan kerja sebenar hendaklah diperiksa mengikut carta penarafan suhu tekanan.

S4: Apakah jenis muka pengedap bebibir yang tersedia?

RF (Muka Terangkat):Permukaan pengedap yang paling biasa untuk aplikasi air, minyak dan gas Class150/Class300.

RJ (Ring Joint Face):Sesuai untuk aplikasi tekanan tinggi dan suhu tinggi seperti sistem wap dan petrokimia.

FF (Muka Rata):Terutamanya digunakan untuk saluran paip besi tuang tekanan rendah dan sistem air perbandaran.

S5: Apakah julat saiz standard? Adakah saiz tersuai tersedia?

Julat saiz standard ialah NPS 2 inci hingga NPS 24 inci. Saiz besar dari NPS 26 inci hingga NPS 48 inci boleh disesuaikan mengikut keperluan projek.

ANSI Flanged Swing Check Valves kami menyokong piawaian saluran paip antarabangsa dan boleh disesuaikan untuk projek luar negara dan aplikasi perindustrian.
