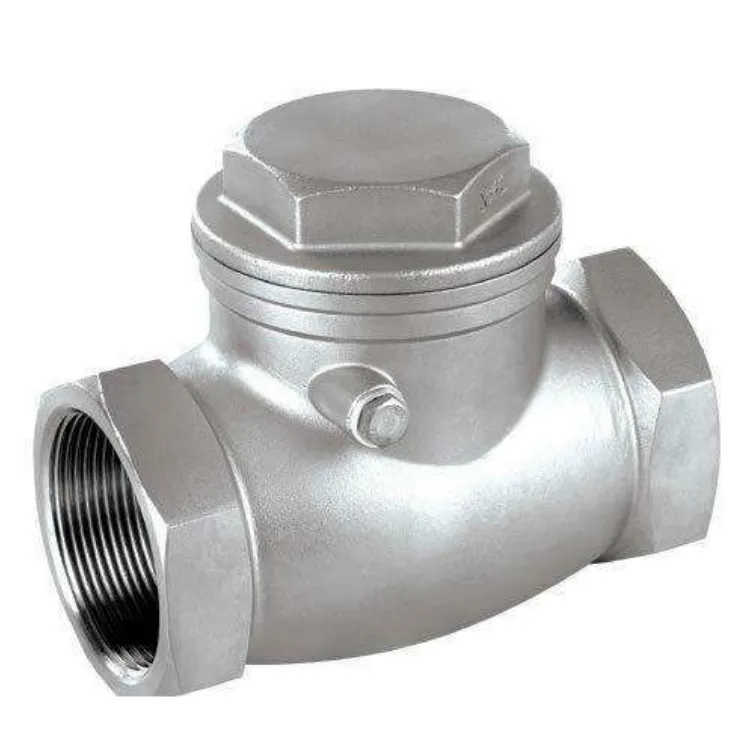

Keluli Tahan Karat Tempaan Keluli Dalaman Soket Benang Kimpalan Injap Semak Ayunan

Keluli Tahan Karat Forged Steel Forged Steel Internal Thread Socket Welding Swing Check Valves ialah injap sehala automatik yang direka khas untuk keadaan kerja kecil dan sederhana, tekanan tinggi dan menghakis. Dihasilkan daripada keluli tahan karat palsu, ia menampilkan sambungan kimpalan benang dalaman dan soket, yang boleh dipilih secara fleksibel mengikut keadaan pemasangan di tapak.

Injap membuka dan menutup secara automatik bergantung pada tekanan medium: cakera berputar di sekeliling engsel untuk membuka semasa aliran ke hadapan, membolehkan laluan lancar medium; dalam kes aliran balik, cakera ditutup dengan cepat di bawah beratnya sendiri dan tekanan terbalik untuk memotong aliran balik dan melindungi pam, pemampat dan peralatan saluran paip hiliran.

Terima kasih kepada bahan keluli palsu dan pengedap aloi keras, injap mempunyai kekuatan tinggi, rintangan hakisan, rintangan suhu tinggi dan rintangan kakisan, membolehkan operasi stabil jangka panjang dalam persekitaran yang keras seperti industri pemprosesan kimia, kuasa, farmaseutikal dan ketepatan.

Keluli Tahan Karat Forged Steel Forged Steel Internal Thread Socket Welding Swing Check Valves amat sesuai untuk sistem paip tekanan sederhana rendah hingga sederhana tinggi dengan ruang pemasangan terhad dan keperluan tinggi untuk kebolehpercayaan pengedap dan kekuatan struktur.

Parameter Teknikal Teras

Bahan Struktur & Komponen

Semua komponen utama Injap Semak Ayunan Kimpalan Soket Benang Dalaman Keluli Tahan Karat Tempa diperbuat daripada keluli tahan karat yang ditempa dengan permukaan pengedap yang diperkukuh, dan prestasi keseluruhan jauh melebihi injap tuang biasa.

● Badan/Bonet: Keluli tahan karat 304/316/316L palsu, ketumpatan tinggi dan kekuatan

● Cakera: Keluli palsu daripada bahan yang sama + tindanan aloi keras stellite

● Tempat duduk: Tapak keluli palsu + tindanan aloi keras, tahan haus dan hakisan

● Mekanisme engsel: Keluli tahan karat palsu; aci diperbuat daripada keluli tahan karat pengerasan pemendakan 17-4PH

● Pengedap benang: Gasket PTFE

● Pengedap kimpalan soket: Badan padanan bahan kimpalan keluli tahan karat

● Pengedap bonet: Gasket luka lingkaran 316L

● Bolt/Nat: Keluli tahan karat 304/316, anti-karat keseluruhan yang konsisten

Piawaian Reka Bentuk & Pembuatan

Reka bentuk, bahan, pemprosesan dan pemeriksaan siri injap ini mematuhi piawaian kebangsaan untuk memastikan kebolehtukaran dan keselamatan.

● Injap sehala ayunan: GB/T 12236

● Penilaian suhu tekanan: GB/T 12224

● Dimensi bersemuka: GB/T 12221

● Piawaian benang: GB/T 7306

● Piawaian kimpalan soket: GB/T 12224

● Piawaian penempaan: GB/T 13401

● Standard bahan: GB/T 1220

● Proses kimpalan tindanan: GB/T 17491

● Ujian tekanan dan pengedap: GB/T 13927

● Spesifikasi pemasangan: GB 50235

Kelebihan Produk Teras

Bahan keluli palsu, jaminan dwi kekuatan dan rintangan kakisan

Mengguna pakai keluli tahan karat palsu, ia lebih tahan terhadap tekanan tinggi, hentaman dan kakisan daripada injap keluli tuang biasa, sesuai untuk operasi jangka panjang di bawah keadaan kerja yang teruk.

Struktur sambungan dwi untuk pemasangan yang fleksibel

Benang dalaman membolehkan pemasangan dan pembongkaran pantas; kimpalan soket sesuai untuk senario tekanan tinggi, getaran dan pengedap tinggi. Keluli Tahan Karat Ditempa Keluli Dalaman Benang Soket Kimpalan Injap Buaian boleh memenuhi tabiat pemasangan pengguna yang berbeza.

Struktur ayunan, rintangan aliran rendah dan tindakan sensitif

Cakera berputar di sekeliling aci untuk membuka, memberikan laluan aliran yang lancar, kehilangan tekanan rendah dan tindak balas pembukaan/penutupan yang cepat, dengan berkesan menekan tukul air dan impak aliran balik.

Meterai keras logam, suhu tinggi dan rintangan haus

Permukaan pengedap yang dilapisi dengan aloi keras, boleh digunakan untuk wap, minyak suhu tinggi dan media menghakis, dengan hayat perkhidmatan yang panjang dan risiko kebocoran yang rendah.

Saiz padat, sesuai untuk ruang terhad

Struktur padat amat sesuai untuk instrumen, saluran paip proses lubang kecil, padanan unit, peralatan dipasang tergelincir dan lokasi terhad ruang lain.

Garis Panduan Pemilihan

Pemilihan mengikut Tekanan & Model

● PN16: Bekalan air tekanan rendah, saliran dan sistem air beredar

● PN25: Saluran paip proses minyak dan kimia am

● PN40/PN63: Tekanan sederhana tinggi, suhu tinggi dan keadaan hentaman

Tafsiran model:1 = Benang dalaman, 6 = Kimpalan soket, 4 = Jenis ayunan, P = Keluli tahan karat.

Pemilihan mengikut Kakisan Sederhana

● Air konvensional, udara, kakisan lemah → 304

● Mengandungi klorin, asid lemah/alkali, bahan kimia ringan → 316

● Hakisan kuat, suhu tinggi, garam tinggi → 316L

Pemilihan mengikut Syarat Di Tapak

● Penyelenggaraan & pembongkaran yang kerap → Benang dalaman

● Tekanan tinggi, getaran, pemasangan tetap → Kimpalan soket

Arah Pemasangan

● Saluran paip mendatar: Struktur universal berkenaan

● Saluran paip menegak: Sederhana mesti mengalir ke atas

Pemasangan & Penyelenggaraan

Nota Pemasangan

● Sahkan model, tekanan, diameter, bahan dan sambungan sepadan dengan saluran paip sebelum pemasangan

● Bersihkan kekotoran saluran paip untuk mengelakkan kesesakan cakera

● Gunakan pita PTFE atau gasket untuk pemasangan berulir, ketatkan sama rata

● Lakukan beveling standard, kimpalan dan pemeriksaan untuk kimpalan soket untuk memastikan tiada kebocoran

● Pasang mengikut arah aliran yang ditandakan dengan anak panah pada badan injap

Penyelenggaraan Rutin

● Selalu periksa benang, kimpalan dan bonet untuk kebocoran

● Bersihkan kekotoran dalam rongga injap dengan kerap untuk mengelakkan kesesakan engsel

● Sapukan gris suhu tinggi pada aci engsel untuk mengurangkan haus

● Permukaan pengedap yang haus boleh dibaiki dengan menindih semula untuk memanjangkan hayat perkhidmatan

Menyelesaikan masalah

● Penutupan yang tidak betul: Periksa kekotoran atau kerosakan pada cakera, engsel dan permukaan pengedap

● Kebocoran luaran: Ketatkan semula benang atau gantikan gasket; membaiki kimpalan

● Tindakan tersekat: Buka dan bersihkan bendasing, betulkan mekanisme engsel

Aplikasi Biasa

Dengan kekuatan tinggi, rintangan kakisan yang tinggi dan prestasi pengedap yang tinggi, Injap Semak Ayunan Kimpalan Soket Benang Dalaman Keluli Tahan Karat Dipalsukan digunakan secara meluas dalam:

● Saluran paip proses petrokimia dan kimia halus

● Sistem tambahan kuasa dan stesen janakuasa

● Sistem sederhana bersih farmaseutikal, makanan dan minuman

● Instrumen dan kawalan bendalir tekanan tinggi lubang kecil

● Saluran paip sederhana yang menghakis seperti air laut dan kumbahan yang mengandungi klorin
