Apakah Faktor Menentukan Penarafan Tekanan Injap Bebola Keluli Tahan Karat?

Jurutera perolehan sedang menentukanInjap Bebola Keluli Tahan Karatuntuk talian pemprosesan kimia. Sistem ini beroperasi pada 40 bar, dan jurutera memilih injap dengan penarafan 63 bar, dengan mengandaikan bahawa penarafan yang lebih tinggi memberikan margin keselamatan. Injap dipasang, dan dalam beberapa bulan, beberapa daripadanya mula bocor pada meterai batang. Jurutera itu hairan. Injap dinilai untuk 63 bar, dan tekanan sistem tidak pernah melebihi 40 bar. Masalahnya ialah jurutera menganggap penarafan tekanan adalah nombor universal tunggal. Pada hakikatnya, penarafan tekanan Injap Bebola Keluli Tahan Karat adalah fungsi beberapa faktor, termasuk bahan badan, ketebalan dinding, bahan tempat duduk, sambungan hujung dan suhu operasi. Injap yang dinilai untuk 63 bar pada suhu bilik hanya boleh dinilai untuk 40 bar pada 150°C. Memahami faktor ini adalah penting untuk memilih injap yang akan berfungsi dengan pasti dalam keadaan operasi sebenar.

Panduan ini ditulis untuk pembeli yang perlu menentukan Injap Bola Keluli Tahan Karat untuk aplikasi industri. Kami akan menerangkan faktor yang menentukan penarafan tekanan, cara penarafan berubah mengikut suhu, peranan pembinaan dan bahan injap, dan piawaian yang mengawal penarafan tekanan. Kami juga akan memberikan parameter produk terperinci dari kilang kami diZhejiang Bolaisi Valve Co., Ltd.Sama ada anda mendapatkan injap untuk pemprosesan kimia, rawatan air, minyak dan gas, atau makanan dan minuman, panduan ini akan membantu anda memilih injap yang sesuai untuk keperluan tekanan anda.

Jadual Kandungan

• 1. Apakah Maksud Penarafan Tekanan Injap Bebola Keluli Tahan Karat Sebenarnya?
• 2. Bagaimanakah Suhu Mempengaruhi Penilaian Tekanan?
• 3. Apakah Peranan Bahan Badan dan Ketebalan Dinding?
• 4. Bagaimanakah Bahan Tempat Duduk Mengehadkan Penarafan Tekanan?
• 5. Bagaimanakah Tamat Sambungan dan Piawaian Mempengaruhi Penilaian?
• 6. Apakah Parameter Produk Utama daripada Kilang Kami?
• 7. Soalan Lazim (FAQ)
• 8. Kesimpulan

1. Apakah Maksud Penarafan Tekanan Injap Bebola Keluli Tahan Karat Sebenarnya?

Penarafan tekanan Injap Bebola Keluli Tahan Karat ialah tekanan maksimum yang boleh ditahan oleh injap di bawah satu set keadaan tertentu. Ia bukan nombor tunggal, mutlak. Ia adalah nilai yang ditentukan oleh reka bentuk injap, bahan dan pembinaan, dan ia hanya sah untuk suhu dan media yang ditentukan. Penarafan tekanan biasanya dinyatakan dalam bar, psi, atau sebagai tekanan nominal (PN) atau penarafan kelas (Kelas 150, 300, 600, dsb.). Penarafan digunakan pada badan injap dan komponen yang mengandungi tekanan, termasuk batang dan sambungan hujung. Ia tidak semestinya terpakai pada tempat duduk, yang mungkin mempunyai had tekanan yang lebih rendah. Jadual di bawah meringkaskan sebutan penarafan tekanan biasa.

Di Zhejiang Bolaisi Valve Co., Ltd., kilang kami mengeluarkan Injap Bebola Keluli Tahan Karat dengan penarafan tekanan dari PN16 hingga PN100 dan Kelas 150 hingga Kelas 600. Kami juga menawarkan injap tekanan tinggi untuk aplikasi khusus. Pasukan kejuruteraan kami boleh membantu anda mentafsir penilaian tekanan dan memilih injap yang sesuai untuk sistem anda. Kami faham bahawa penarafan tekanan bukan sekadar nombor; ia adalah pernyataan keupayaan injap di bawah keadaan tertentu.

2. Bagaimanakah Suhu Mempengaruhi Penilaian Tekanan?

Suhu mempunyai kesan ketara ke atas penarafan tekanan Injap Bebola Keluli Tahan Karat. Apabila suhu meningkat, kekuatan keluli tahan karat berkurangan, dan bahan tempat duduk boleh melembutkan atau merosot. Ini bermakna penarafan tekanan pada suhu tinggi adalah lebih rendah daripada penarafan pada suhu bilik. Hubungan antara suhu dan penarafan tekanan ditakrifkan oleh lengkung tekanan-suhu (P-T) injap. Lengkung P-T ialah graf atau jadual yang menunjukkan tekanan maksimum yang dibenarkan pada setiap suhu. Sebagai contoh, injap berkadar untuk PN40 pada 20°C hanya boleh dinilai untuk PN25 pada 150°C. Lengkung P-T ditentukan oleh reka bentuk injap, bahan, dan piawaian yang berkenaan. Jadual di bawah menunjukkan lengkung P-T tipikal untuk injap bola keluli tahan karat dengan tempat duduk PTFE.

Di kilang kami, kami menyediakan lengkung P-T yang terperinci untuk setiap Injap Bebola Keluli Tahan Karat yang kami keluarkan. Kami juga menawarkan injap dengan bahan tempat duduk alternatif, seperti PEEK atau logam, untuk aplikasi suhu yang lebih tinggi. Pasukan kejuruteraan kami boleh membantu anda memilih injap yang sesuai untuk suhu dan tekanan operasi anda.

3. Apakah Peranan Bahan Badan dan Ketebalan Dinding?

Bahan badan dan ketebalan dinding adalah penentu asas penarafan tekanan. Badan Injap Bebola Keluli Tahan Karat biasanya dibuat daripada gred keluli tahan karat seperti 304, 316, atau 316L. Gred ini mempunyai kekuatan hasil dan rintangan kakisan yang berbeza. Ketebalan dinding badan mestilah mencukupi untuk mengandungi tekanan tanpa melebihi tegasan bahan yang dibenarkan. Ketebalan dinding yang diperlukan dikira menggunakan Kod Dandang dan Kapal Tekanan ASME atau piawaian yang berkenaan. Dinding yang lebih tebal memberikan penarafan tekanan yang lebih tinggi, tetapi ia juga meningkatkan berat dan kos injap. Jadual di bawah meringkaskan kesan ketebalan dinding pada penarafan tekanan untuk injap bola keluli tahan karat biasa.

Di CNBLS, kilang kami menggunakan keluli tahan karat berkualiti tinggi daripada pembekal yang disahkan. Kami mengira ketebalan dinding untuk setiap injap berdasarkan penarafan tekanan yang diperlukan dan piawaian yang berkenaan. Kami juga mengesahkan ketebalan dinding semasa pengeluaran dengan tolok ketebalan ultrasonik untuk memastikan ia memenuhi spesifikasi. Matlamat kami adalah untuk menyediakan pelanggan kami dengan injap yang mempunyai penarafan tekanan yang boleh dipercayai dan boleh disahkan.

4. Bagaimanakah Bahan Tempat Duduk Mengehadkan Penarafan Tekanan?

Bahan tempat duduk sering menjadi faktor pengehad dalam penarafan tekanan Injap Bebola Keluli Tahan Karat. Tempat duduk ialah komponen yang mengelak bola, dan ia biasanya diperbuat daripada polimer seperti PTFE, PEEK atau komposit bertetulang. Bahan-bahan ini mempunyai kekuatan dan rintangan suhu yang lebih rendah daripada keluli tahan karat. Pada tekanan tinggi, tempat duduk boleh berubah bentuk atau tersemperit, membawa kepada kebocoran. Penarafan tekanan tempat duduk ditentukan oleh sifat materialnya, reka bentuknya, dan sokongan yang disediakan oleh badan injap. PTFE, sebagai contoh, mempunyai rintangan kimia yang sangat baik dan pekali geseran yang rendah, tetapi ia mempunyai penarafan tekanan yang terhad, terutamanya pada suhu tinggi. PEEK mempunyai penarafan tekanan yang lebih tinggi dan had suhu yang lebih tinggi, tetapi ia lebih mahal. Tempat duduk logam digunakan untuk penarafan tekanan tertinggi, tetapi ia memerlukan tork operasi yang lebih tinggi dan mungkin tidak memberikan pengedap kedap gelembung. Jadual di bawah membandingkan penarafan tekanan bahan tempat duduk biasa.

Di kilang kami, kami menawarkan injap dengan pelbagai bahan tempat duduk untuk memenuhi keperluan tekanan dan suhu yang berbeza. Kami juga menyediakan reka bentuk tempat duduk bertetulang yang menggunakan gelang sandaran untuk mengelakkan penyemperitan pada tekanan tinggi. Pasukan kejuruteraan kami boleh membantu anda memilih bahan tempat duduk yang sesuai untuk permohonan anda.

5. Bagaimanakah Tamat Sambungan dan Piawaian Mempengaruhi Penilaian?

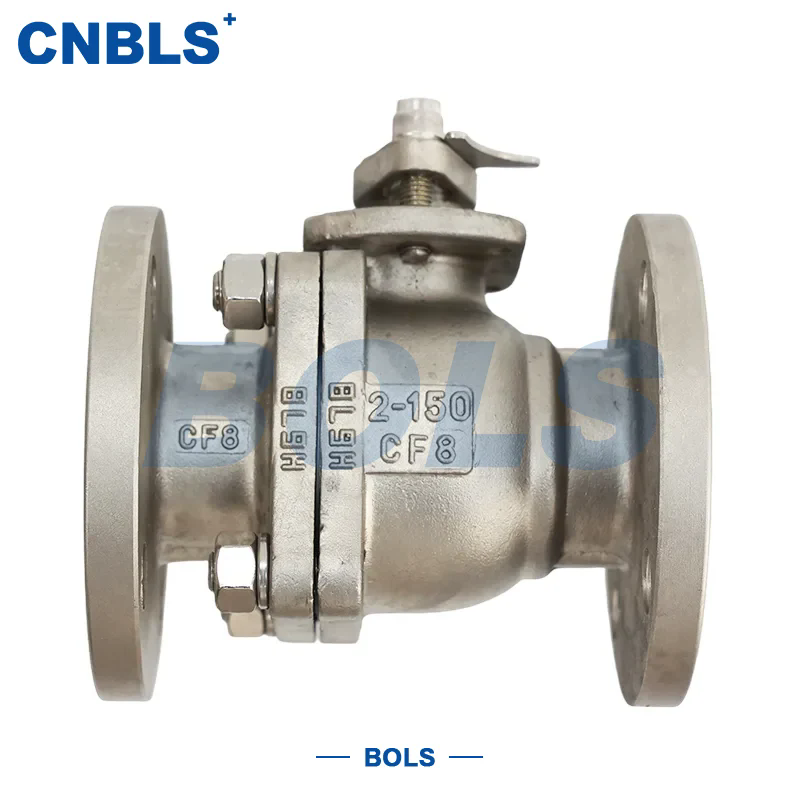

Sambungan akhir Injap Bebola Keluli Tahan Karat juga mempengaruhi penarafan tekanannya. Sambungan hujung yang paling biasa adalah berulir, bebibir, dan dikimpal. Sambungan berulir biasanya dinilai untuk tekanan yang lebih rendah daripada sambungan bebibir atau dikimpal. Sambungan bebibir dinilai mengikut standard bebibir, seperti ASME B16.5 atau EN 1092-1. Sambungan yang dikimpal memberikan penarafan tekanan tertinggi kerana ia menghapuskan potensi kebocoran pada sambungan. Penarafan tekanan injap mestilah serasi dengan penarafan paip yang disambungkan. Piawaian yang mengawal penarafan tekanan, seperti ASME B16.34, EN 12516 dan API 6D, mentakrifkan keperluan untuk ketebalan dinding, sifat bahan dan ujian. Jadual di bawah meringkaskan penilaian tekanan sambungan hujung biasa.

Di Zhejiang Bolaisi Valve Co., Ltd., kilang kami mengeluarkan Injap Bebola Keluli Tahan Karat dengan sambungan hujung berulir, bebibir dan dikimpal. Kami memastikan bahawa penarafan tekanan injap adalah serasi dengan penarafan sambungan akhir dan paip yang disambungkan. Kami juga menyediakan injap yang mematuhi ASME B16.34, EN 12516 dan API 6D. Matlamat kami adalah untuk menyediakan pelanggan kami dengan injap yang memenuhi keperluan sistem mereka dan piawaian yang berkenaan.

6. Apakah Parameter Produk Utama daripada Kilang Kami?

Jadual berikut menyediakan parameter produk utama untuk Injap Bola Keluli Tahan Karat kami. Injap ini direka bentuk untuk pelbagai aplikasi perindustrian, termasuk pemprosesan kimia, rawatan air, minyak dan gas, serta makanan dan minuman. Kilang kami juga boleh menghasilkan injap tersuai untuk memenuhi keperluan khusus.

Di kilang kami, kami mengeluarkan Injap Bebola Keluli Tahan Karat kami untuk memenuhi spesifikasi ini dan banyak lagi. Kami boleh menyesuaikan saiz, penarafan tekanan, bahan dan sambungan hujung untuk memenuhi keperluan khusus anda. Sistem kawalan kualiti kami termasuk ujian tekanan, pensijilan bahan dan pemeriksaan dimensi sebelum penghantaran. Matlamat kami adalah untuk menyediakan pelanggan kami injap berkualiti tinggi yang memenuhi keperluan tekanan mereka.

7. Soalan Lazim (FAQ)

Soalan 1: Mengapakah penarafan tekanan injap bola keluli tahan karat berkurangan pada suhu yang lebih tinggi?

Jawapan: Penarafan tekanan berkurangan pada suhu yang lebih tinggi kerana kekuatan badan keluli tahan karat berkurangan dan bahan tempat duduk menjadi lembut. Injap direka bentuk untuk mengandungi tekanan pada tahap tegasan maksimum tertentu, dan apabila suhu meningkat, tegasan yang dibenarkan berkurangan. Selain itu, bahan tempat duduk mungkin berubah bentuk atau tersemperit dengan lebih mudah pada suhu tinggi, mengurangkan keupayaan pengedap. Keluk tekanan-suhu yang disediakan oleh pengilang menunjukkan tekanan maksimum yang dibenarkan pada setiap suhu.

Soalan 2: Bolehkah saya menggunakan injap PN40 dalam sistem yang beroperasi pada 40 bar?

Jawapan: Ia bergantung pada suhu operasi dan bahan tempat duduk. Injap PN40 dinilai untuk 40 bar pada suhu bilik, tetapi penarafan menurun pada suhu yang lebih tinggi. Jika sistem beroperasi pada 40 bar dan 100°C, injap PN40 dengan tempat duduk PTFE mungkin tidak sesuai, kerana penarafan tekanan pada 100°C biasanya lebih rendah daripada 40 bar. Anda hendaklah sentiasa menyemak lengkung tekanan-suhu untuk injap khusus dan memastikan bahawa penarafan pada suhu operasi melebihi tekanan sistem.

Soalan 3: Apakah perbezaan antara penarafan tekanan badan dan penarafan tekanan tempat duduk?

Jawapan: Penarafan tekanan badan ialah tekanan maksimum yang boleh dikandung oleh badan injap tanpa melebihi tegasan bahan yang dibenarkan. Penarafan tekanan tempat duduk ialah tekanan maksimum yang boleh dikedap oleh tempat duduk tanpa bocor. Penarafan tempat duduk selalunya lebih rendah daripada penarafan badan, terutamanya pada suhu tinggi. Penarafan tekanan keseluruhan injap adalah yang lebih rendah daripada keduanya. Apabila memilih injap, anda mesti memastikan kedua-dua badan dan tempat duduk dinilai untuk tekanan dan suhu operasi.

Soalan 4: Bagaimanakah cara saya mengesahkan penarafan tekanan injap bola keluli tahan karat?

Jawapan: Penarafan tekanan biasanya ditandakan pada badan injap dan dinyatakan dalam lembaran data produk. Lembaran data hendaklah termasuk lengkung tekanan-suhu dan piawaian yang berkenaan. Anda juga boleh meminta sijil ujian tekanan daripada pengilang. Di Zhejiang Bolaisi Valve Co., Ltd., kami menyediakan sijil ujian tekanan dengan setiap injap, dan kami boleh menyediakan lengkung P-T untuk model khusus yang anda sedang pertimbangkan.

Soalan 5: Apakah penarafan tekanan maksimum yang tersedia untuk injap bola keluli tahan karat?

Jawapan: Penarafan tekanan maksimum bergantung pada saiz, bahan badan, bahan tempat duduk, dan sambungan hujung. Injap standard kami dinilai sehingga PN100 (100 bar) atau Kelas 600. Untuk tekanan yang lebih tinggi, kami menawarkan injap dengan PEEK atau tempat duduk logam dan sambungan hujung yang dikimpal, yang boleh dinilai sehingga 200 bar atau lebih. Untuk aplikasi tekanan yang sangat tinggi, reka bentuk khas mungkin diperlukan. Sila hubungi pasukan kejuruteraan kami untuk membincangkan keperluan khusus anda.

8. Kesimpulan

Penarafan tekanan Injap Bebola Keluli Tahan Karat ditentukan oleh gabungan faktor: bahan badan dan ketebalan dinding, bahan tempat duduk, sambungan hujung dan suhu operasi. Memahami faktor ini adalah penting untuk memilih injap yang akan berfungsi dengan pasti dalam keadaan operasi sebenar. Injap yang dinilai untuk tekanan tertentu pada suhu bilik mungkin mempunyai penarafan yang jauh lebih rendah pada suhu tinggi. Bahan tempat duduk selalunya menjadi faktor pengehad, dan sambungan hujung mestilah serasi dengan sistem paip. Di Zhejiang Bolaisi Valve Co., Ltd., kilang kami mempunyai kepakaran dan peralatan untuk mengeluarkan Injap Bebola Keluli Tahan Karat yang memenuhi keperluan tekanan yang paling mendesak. Kami menyediakan lengkung tekanan-suhu dan sijil ujian tekanan yang terperinci dengan setiap injap, dan pasukan kejuruteraan kami bersedia untuk membantu pemilihan injap.

Sama ada anda mendapatkan injap untuk pemprosesan kimia, rawatan air, minyak dan gas, atau makanan dan minuman, kami menjemput anda untuk menghubungi kami untuk membincangkan keperluan anda. Kami boleh menyediakan sampel, data teknikal dan penyelesaian tersuai. Komitmen kami terhadap kualiti dan kepuasan pelanggan telah menjadikan kami rakan kongsi yang dipercayai untuk perniagaan di seluruh dunia.

Hubungi Zhejiang Bolaisi Valve Co., Ltd. hari iniuntuk membincangkan keperluan Injap Bola Keluli Tahan Karat anda dan temui cara injap kami boleh memenuhi spesifikasi tekanan dan suhu anda.
