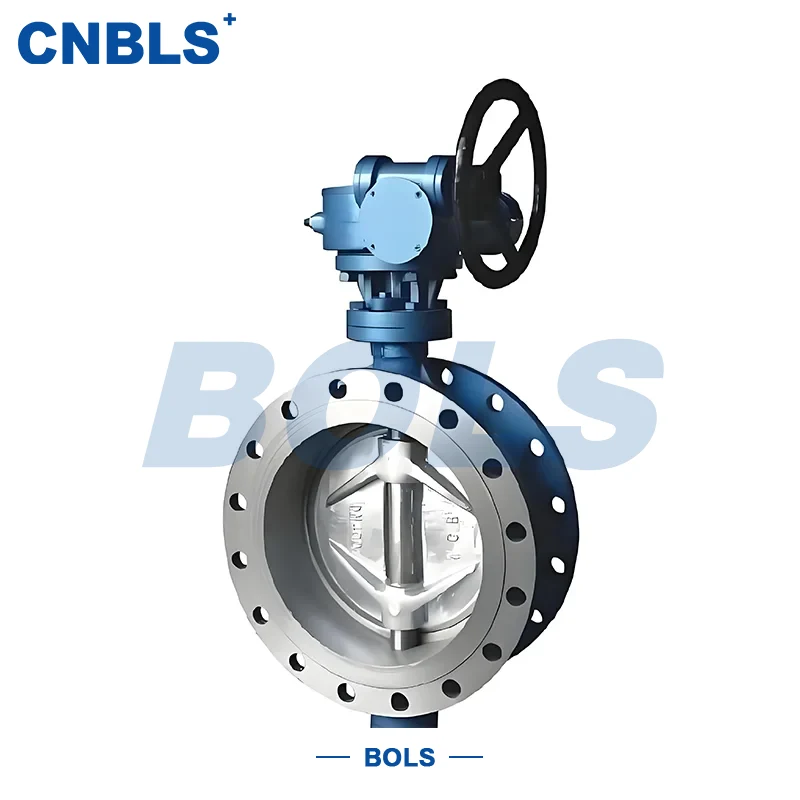

Injap Rama-rama Pengedap Keras Keluli Tahan Karat Elektrik Bebibir Logam

Injap Rama-rama Pengedap Keras Bebibir Elektrik Keluli Tahan Karat ialah injap rama-rama industri yang menampilkan struktur tiga-offset, pemacu penggerak elektrik dan sambungan bebibir. Badan injap dan komponen galas tekanan utamanya diperbuat daripada keluli tahan karat 304, 316, 304L, 316L, atau keluli tahan karat dupleks, dengan reka bentuk pengedap keras logam-ke-logam.

Digerakkan oleh penggerak elektrik yang menerima isyarat kawalan, injap memacu batang untuk memutar cakera, membolehkan operasi on-off jauh atau pengawalan berterusan media dalam saluran paip. Struktur triple-offset berkesan mengurangkan geseran pada permukaan pengedap, mengekalkan prestasi pengedap yang stabil walaupun di bawah suhu tinggi, tekanan tinggi dan keadaan media yang mengandungi zarah.

Injap rama-rama pengedap keras keluli tahan karat elektrik ini mengimbangi rintangan kakisan, rintangan haus dan ketahanan struktur, menjadikannya sesuai untuk sistem perindustrian yang memerlukan automasi tinggi dan beroperasi dalam keadaan yang teruk.

Struktur & Prinsip Kerja

1. Reka Bentuk Struktur Tiga-Imbang

Siri D943H menggunakan struktur injap rama-rama tiga offset klasik:

Offset Pertama: Paksi batang diimbangi dari pusat badan injap.

Offset Kedua: Paksi batang diimbangi dari pusat permukaan pengedap.

Offset Ketiga: Pasangan pengedap membentuk struktur kon condong.

Reka bentuk ini membolehkan cakera terlepas dari tempat duduk injap pada peringkat awal membuka dan menutup, mengelakkan calar pada permukaan pengedap, mengurangkan haus dengan berkesan dan memanjangkan hayat perkhidmatan.

2. Mod Pemanduan Elektrik

Injap dilengkapi dengan penggerak elektrik, tersedia dalam dua jenis:

● Jenis Hidup-mati (kawalan dua kedudukan)

● Jenis Kawal Selia (kawalan berkadar dengan isyarat 4–20mA)

Penggerak menukar isyarat elektrik kepada tork mekanikal, memacu pergerakan terkoordinasi batang dan cakera untuk mencapai tindakan hidup-mati atau mengawal selia yang stabil, berulang.

3. Ciri-ciri Utama

Struktur Galas Tekanan Keluli Tahan Karat Semua

Badan injap, bebibir dan komponen galas tekanan utama dicor atau ditempa secara bersepadu daripada keluli tahan karat, menawarkan:

● Rintangan kakisan yang sangat baik

● Kekuatan suhu tinggi yang stabil

● Keserasian dengan media berasid, beralkali, mengandungi klorida atau mengandungi sulfur

Reka Bentuk Kedap Keras Logam

Pasangan pengedap logam-ke-logam boleh ditindih secara pilihan dengan aloi berasaskan stellite atau nikel, yang menampilkan:

● Tiada pelembutan atau penuaan dalam keadaan suhu tinggi

● Kebolehsuaian kepada media yang kerap dibuka/tutup dan mengandungi zarah

● Pematuhan dengan keperluan penarafan kebocoran Kelas V API 609

Sambungan Bebibir

Ia menggunakan sambungan bebibir standard, mematuhi piawaian kebangsaan atau Amerika, memudahkan pemasangan dan penyelenggaraan yang mudah, dan sesuai untuk sistem saluran paip berdiameter sederhana hingga besar.

Keserasian dengan Sistem Automasi

Injap Rama-rama Pengedap Keras Logam Bebibir Keluli Tahan Karat ini boleh disepadukan terus ke dalam DCS, PLC, dan sistem kawalan lain, menyokong alat kawalan jauh dan maklum balas status, dan sesuai untuk operasi berterusan dan senario kawalan terpusat.

Parameter Teknikal

Spesifikasi Bahan

Badan Injap

Cakera Injap

Tempat duduk Batang & Injap

● Batang: A182 F304 / F316 / F51

● Tempat Duduk Injap: Keluli tahan karat, stellite atau aloi berasaskan nikel

Aplikasi

Injap Rama-rama Pengedap Keras Bebibir Elektrik Keluli Tahan Karat ini digunakan secara meluas dalam bidang berikut:

● Loji petrokimia

● Sistem kuasa dan pemanasan

● Talian paip gas serombong metalurgi dan suhu tinggi

● Sistem kimia arang batu dan syngas

● Pemanasan perbandaran dan rangkaian paip wap industri

Media biasa termasuk wap suhu tinggi, wap panas lampau, gas serombong sarat habuk, produk minyak, media kimia menghakis dan air suhu tinggi.

Garis Panduan Pemilihan

Pemilihan Bahan

Pilih keluli tahan karat 304, 316 atau dupleks berdasarkan kekakisan dan suhu sederhana. Untuk keadaan yang mengandungi zarah, pilih cakera dengan kimpalan tindanan aloi keras.

Padanan Tekanan & Tork

Untuk aplikasi berdiameter besar atau tekanan tinggi, lengkapkan injap dengan penggerak elektrik tork tinggi untuk memastikan pembukaan dan penutupan yang boleh dipercayai.

Pengesahan Mod Kawalan

Pilih jenis hidup-mati untuk tugas membuka/menutup mudah; pilih jenis pengawal selia untuk keperluan peraturan aliran atau tekanan.

Keseragaman Piawai Bebibir

Pastikan bebibir injap sepadan sepenuhnya dengan bebibir saluran paip dari segi kelas tekanan dan jenis permukaan pengedap.

Operasi & Penyelenggaraan Ringkas

● Periksa badan injap, bebibir, penggerak dan pendawaian isyarat sebelum pentauliahan.

● Untuk aplikasi suhu tinggi, panaskan perlahan-lahan untuk mengelakkan kejutan haba.

● Periksa prestasi pengedap dan status operasi penggerak secara kerap.

● Sekiranya berlaku kebocoran atau kesesakan, lakukan penyelenggaraan hanya selepas sistem ditekan.

Ringkasan Teknikal

Menggabungkan struktur triple-offset, reka bentuk galas tekanan keluli tahan karat semua, dan teknologi pengedap keras logam, produk ini memberikan operasi yang stabil dalam keadaan media suhu tinggi, tekanan tinggi dan kompleks. Injap Rama-rama Pengedap Keras Bebibir Elektrik Keluli Tahan Karat sesuai untuk sistem saluran paip industri dengan keperluan ketat untuk kebolehpercayaan, automasi dan hayat perkhidmatan.
