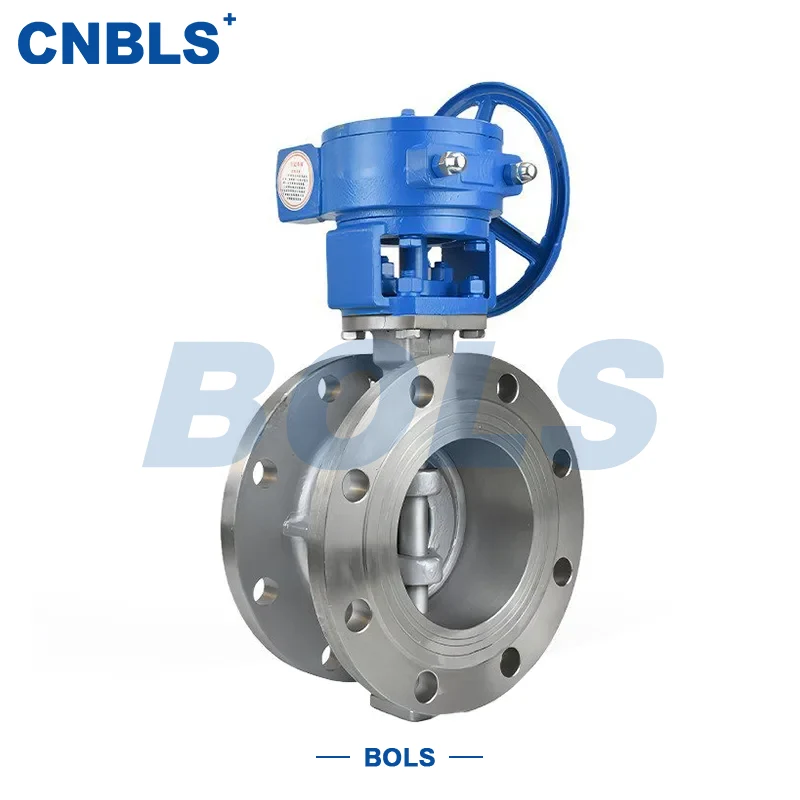

Pemegang Keluli Tahan Karat Injap Rama-rama Pengedap Keras Logam Jenis Wafer

Injap rama-rama pengedap keras keluli tahan karat jenis wafer jenis logam kendalian pemegang D73H ialah injap rama-rama industri yang terutamanya dibina daripada keluli tahan karat dan menampilkan reka bentuk dwi-offset. Ia menyepadukan pemegang pemacu terus, sambungan jenis wafer, dan struktur pengedap keras logam, menjadikannya sesuai untuk aplikasi tekanan sederhana rendah, suhu tinggi dan sedikit menghakis.

Dengan memutarkan pemegang secara manual, batang injap dan cakera berputar secara serentak untuk mencapai penutupan yang boleh dipercayai dan peraturan aliran asas. Reka bentuk badan jenis wafer menghasilkan profil yang lebih padat, mengurangkan ruang pemasangan sambil mengekalkan kekuatan struktur.

Dalam industri seperti petrokimia, sistem kuasa, metalurgi, rawatan air dan pemprosesan makanan, pemegang keluli tahan karat jenis wafer logam pengedap kedap keras injap biasanya digunakan dalam sistem paip yang memerlukan gabungan rintangan kakisan, rintangan suhu dan pemasangan yang mudah. Ia amat sesuai untuk aplikasi dengan ruang terhad dan frekuensi operasi sederhana.

Ciri-ciri Struktur dan Prinsip Kerja

1. Struktur Pengedap Keras Logam Imbang Berganda

Injap menggunakan reka bentuk dwi-offset, membolehkan cakera dengan cepat terlepas dari tempat duduk semasa membuka dan menutup, yang mengurangkan geseran dan haus dengan ketara. Pengedap logam ke logam mengekalkan prestasi yang stabil walaupun di bawah suhu tinggi, tekanan tinggi atau dalam media yang mengandungi zarah surih, mengelakkan masalah penuaan dan kegagalan yang berkaitan dengan pengedap lembut dalam persekitaran suhu tinggi.

2. Pemacu Pemegang Terus

Pemegang disambungkan dengan tegar pada batang, menyediakan struktur ringkas dengan laluan penghantaran yang pendek dan kehilangan tenaga yang minimum. Untuk injap bersaiz kecil hingga sederhana, ini membolehkan pembukaan/tutup yang cepat dan kedudukan yang boleh dipercayai, memenuhi keperluan praktikal pengendalian medan manual.

3.Sambungan Jenis Wafer

Badan injap diapit di antara dua bebibir paip menggunakan bolt, menghapuskan keperluan untuk bebibir bebas. Reka bentuk ini mengurangkan berat sistem dan kos pemasangan, di samping memudahkan pembongkaran dan penyelenggaraan yang mudah. Ia amat berguna dalam rak paip atau kawasan peralatan yang terhad ruang.

Parameter Teknikal

• Diameter nominal: DN 50 – DN 600 (NPS 2" – 24")

• Penilaian tekanan: PN 10 / 16 / 25, Kelas 150 / 300

• Sambungan: Jenis wafer (GB/T 9113 / ANSI B16.5)

• Operasi: Pemacu pemegang langsung

• Julat suhu: -46℃ ～ 550℃

• Jenis pengedap: Pengedap keras logam (Kelas V)

• Struktur: Double-offset

• Piawaian: GB/T 12238, API 609, ANSI B16.34

Konfigurasi Bahan

Badan, cakera, batang dan tempat duduk semuanya boleh dipilih daripada gred keluli tahan karat yang berbeza untuk disesuaikan dengan keadaan media dan operasi tertentu.

• Badan: CF8 / CF8M / CF3 / CF3M

• Cakera: Keluli tahan karat pepejal atau keluli tahan karat dengan tindanan Stellite

• Batang: A182 F304 / F316 / F304L / F316L

• Tempat duduk: Keluli tahan karat atau permukaan pengedap logam Stellite

Konfigurasi ini memastikan injap rama-rama pengedap keras keluli tahan karat jenis wafer mengekalkan hayat perkhidmatan yang panjang dalam wap suhu tinggi, cecair menghakis dan media yang agak kasar.

Aplikasi

Injap sesuai untuk aplikasi biasa berikut:

• Saluran paip minyak dan wap suhu tinggi di loji petrokimia

• Sistem dandang dan saluran paip tambahan dalam industri kuasa

• Gas serombong suhu tinggi dan sistem air penyejuk dalam metalurgi

• Saluran paip rawatan air perindustrian dan perbandaran

• Pemprosesan makanan dan minuman di mana kebersihan bahan diperlukan

Dalam senario ini, injap rama-rama pengedap keras keluli tahan karat jenis wafer memberikan kekuatan struktur, kebolehpercayaan pengedap, penyelenggaraan mudah dan keberkesanan kos keseluruhan sistem.

Cadangan Pemilihan dan Penggunaan

Apabila memilih injap, pertimbangan utama termasuk kekakisan media, suhu operasi, dan penarafan tekanan saluran paip untuk memastikan padanan yang betul bagi bahan dan struktur pengedap. Untuk aplikasi berdiameter besar atau tekanan tinggi, sahkan bahawa tork pemegang memenuhi keperluan operasi medan. Semasa pemasangan, pastikan penjajaran bebibir dan pengetatan bolt seragam untuk memanfaatkan sepenuhnya kelebihan pengedap reka bentuk jenis wafer.

Penyelenggaraan dan Kebolehpercayaan Operasi

Pemeriksaan kerap keketatan bolt, pembungkusan batang, dan kehausan permukaan pengedap akan memanjangkan hayat perkhidmatan injap dengan berkesan. Struktur pengedap keras logam membolehkan penjilidan dan penggantian komponen di tapak, mengurangkan kos operasi jangka panjang dan meningkatkan kebolehpercayaan dalam keadaan operasi berterusan.
