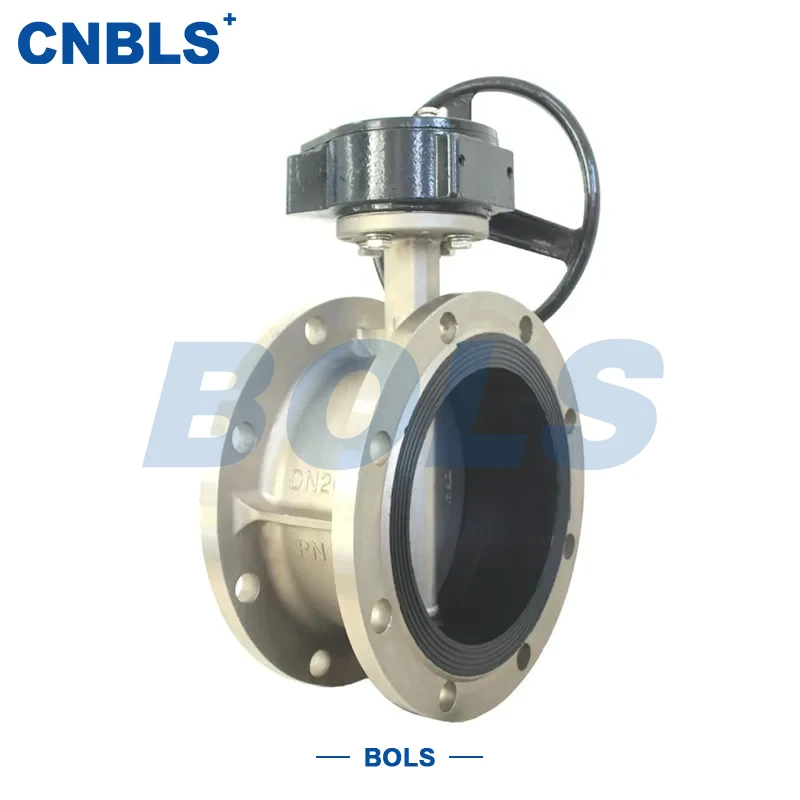

Injap Rama-Rama Pengudaraan Berprestasi Tinggi

Injap rama-rama pengudaraan berprestasi tinggi direka khas untuk pengudaraan industri dan sistem penyingkiran habuk yang beroperasi di bawah tekanan rendah dan keadaan diameter besar. Badan injap dan komponen galas tekanan utama dihasilkan daripada bahan keluli tahan karat seperti SS304, SS316, SS304L dan SS316L, memastikan prestasi stabil dalam gas menghakis, udara sarat habuk dan persekitaran gas serombong suhu tinggi.

Siri ini menggunakan struktur injap rama-rama sepusat (garis tengah) dengan sambungan bebibir dan reka bentuk pengedap tugas pengudaraan (jenis W). Ia memberi tumpuan kepada memenuhi keperluan kapasiti aliran besar, rintangan rendah, dan pembukaan dan penutupan yang boleh dipercayai dalam saluran paip pengudaraan.

Kedua-dua model berkongsi struktur injap dan konsep pengedap yang sama, dengan perbezaan utama ialah jenis penggerak:

D641W: Injap rama-rama pengudaraan pneumatik, dikendalikan oleh penggerak udara

D941W: Injap rama-rama pengudaraan elektrik, dikendalikan oleh penggerak elektrik

Injap rama-rama pengudaraan keluli tahan karat digunakan secara meluas dalam metalurgi, penjanaan kuasa, pemprosesan kimia, bahan binaan, perlombongan, dan projek perlindungan alam sekitar.

Struktur dan Prinsip Kerja

Reka Bentuk Struktur Konsentrik

Injap rama-rama pengudaraan Berprestasi Tinggi menggunakan struktur sepusat di mana pusat cakera bertepatan dengan pusat batang. Semasa operasi, cakera berputar mengelilingi paksi batang:

Struktur ringkas dengan komponen yang lebih sedikit

Laluan aliran lancar dan rintangan aliran udara rendah

Tork operasi rendah, sesuai untuk sistem pengudaraan berdiameter besar

Struktur ini menawarkan kestabilan yang baik dan kecekapan kos untuk aplikasi pengudaraan tekanan rendah dan aliran tinggi.

Sambungan Bebibir

Badan injap mempunyai bebibir integral pada kedua-dua hujungnya, membenarkan bolting terus ke bebibir saluran paip pengudaraan standard:

Kedudukan pemasangan yang tepat

Pengagihan tegasan seragam

Penyelenggaraan dan penggantian yang mudah

Piawaian bebibir biasa termasuk GB/T 9113 dan ANSI B16.5.

Ciri-ciri Utama

Pembinaan Keluli Tahan Karat Penuh

Komponen utama seperti badan, cakera dan batang diperbuat daripada keluli tahan karat, menyediakan:

Rintangan kakisan dan pengoksidaan yang sangat baik

Kesesuaian untuk gas yang mengandungi sulfur dan klorin

Kestabilan struktur di bawah keadaan pengudaraan suhu tinggi

Reka Bentuk Pengedap Tugas-Pengudaraan (Jenis W)

Injap dilengkapi dengan struktur pengedap yang direka khusus untuk perkhidmatan pengudaraan:

Pengedap logam-ke-logam pilihan atau pengedap komposit (FKM + keluli tahan karat)

Kebolehpercayaan pengedap yang seimbang dan rintangan haus

Kadar kebocoran mematuhi piawaian injap rama-rama pengudaraan JB/T 8692

Diameter Besar, Reka Bentuk Rintangan Rendah

Dengan diameter nominal antara DN100 hingga DN2000, injap mengekalkan:

Kehilangan tekanan rendah merentas injap

Prestasi pembukaan dan penutupan yang stabil

Kesesuaian untuk sistem dengan aliran udara yang besar dan tekanan operasi yang rendah

Penggerakan Mesra Automasi

Kedua-dua pilihan penggerak pneumatik dan elektrik menyokong penyepaduan mudah ke dalam sistem kawalan automatik, menjadikan Injap rama-rama pengudaraan Berprestasi Tinggi sesuai untuk aplikasi kawalan berpusat dan jauh.

Perbandingan Penggerak

Parameter Teknikal

Spesifikasi Bahan

Aplikasi

Pengudaraan gas serombong suhu tinggi dalam metalurgi

Sistem pengudaraan dan penyahsulfuran dandang dalam loji kuasa

Sistem pengumpulan habuk dan ekzos dalam industri kimia dan bahan binaan

Projek pengudaraan lombong dan perlindungan alam sekitar

Loji industri dan sistem pengendalian udara bangunan besar

Dalam aplikasi ini, injap rama-rama pengudaraan keluli tahan karat digunakan terutamanya untuk penutupan aliran udara, peraturan aliran, dan kawalan arah aliran sistem.

Garis Panduan Pemilihan

Pilih gred keluli tahan karat yang sesuai mengikut kekakisan gas

Padankan penilaian tekanan dan suhu dengan keadaan reka bentuk sistem

Beri perhatian kepada kekuatan badan untuk aplikasi berdiameter besar

Pilih penggerak pneumatik atau elektrik berdasarkan keperluan kawalan tapak

Operasi dan Penyelenggaraan

Bersihkan habuk daripada menutup permukaan dengan kerap untuk mengelakkan pembentukan

Sapukan pemanasan beransur-ansur semasa permulaan suhu tinggi

Pastikan tekanan bekalan udara stabil untuk injap pneumatik

Periksa pelinciran penggerak dan sambungan elektrik secara berkala

Ringkasan Produk

Injap Rama-rama Pengudaraan Keluli Tahan Karat D641W / D941W menampilkan struktur sepusat, pembinaan keluli tahan karat dan reka bentuk pengedap tugas pengudaraan. Dengan pilihan penggerak pneumatik atau elektrik yang fleksibel, injap rama-rama pengudaraan keluli tahan karat ini memberikan prestasi yang boleh dipercayai untuk sistem pengudaraan industri yang memerlukan operasi yang stabil dan keserasian automasi.
