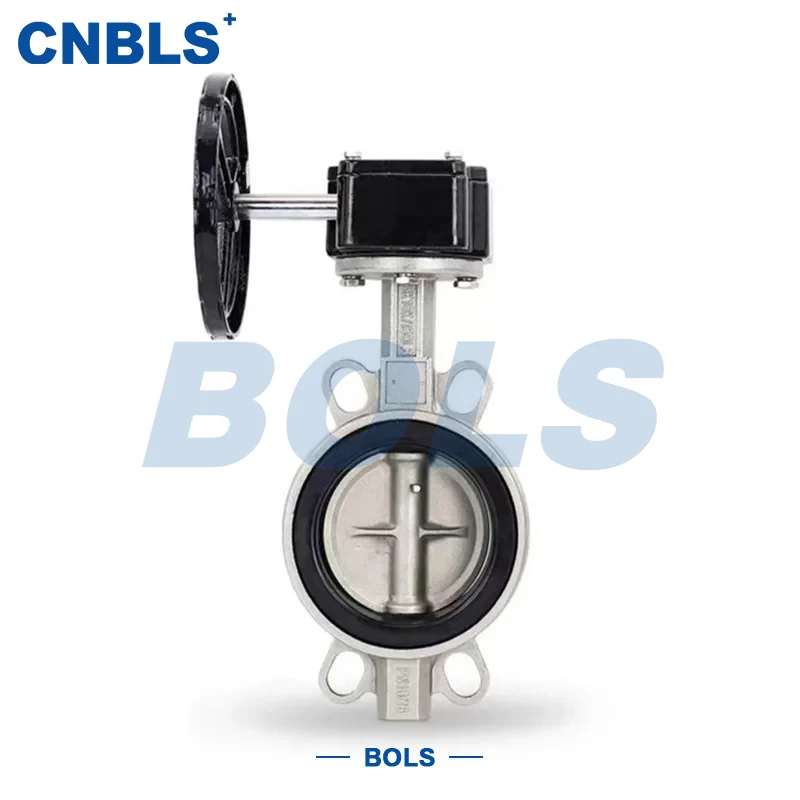

Injap Rama-rama Rangkaian Paip Keluli Tahan Karat

Injap Rama-rama Rangkaian Paip Keluli Tahan Karat ialah injap kawalan tujuan umum yang direka khusus untuk pelbagai sistem saluran paip penghantaran bendalir. Badan injap dan komponen galas tekanan utama, pengedap semuanya diperbuat daripada bahan keluli tahan karat (304, 316, 304L, 316L, 2205 keluli tahan karat dupleks, dll.). Injap memacu batang untuk berputar melalui penggerak, membolehkan cakera membuka, menutup atau mengawal selia di dalam badan injap, dengan itu mencapai penutupan dan kawalan aliran media dalam rangkaian saluran paip.

Menampilkan struktur padat dan kadar penggunaan gerek yang tinggi, injap ini menawarkan laluan aliran tanpa halangan dan kehilangan tekanan rendah dalam keadaan terbuka, menjadikannya sesuai untuk pemasangan dalam sistem saluran paip dengan kekangan ruang atau saluran paip padat. Bahan keluli tahan karat memberikan rintangan kakisan yang sangat baik, rintangan pengoksidaan dan rintangan hakisan media, memastikan operasi stabil jangka panjang dalam media yang kompleks dan persekitaran yang keras.

Injap Rama-rama Rangkaian Paip Keluli Tahan Karat digunakan secara meluas dalam sistem saluran paip seperti bekalan dan saliran air perbandaran, air beredar industri, petrokimia, makanan dan farmaseutikal, dan rawatan alam sekitar. Ia amat sesuai untuk senario kejuruteraan dengan keperluan tinggi untuk kebersihan media, rintangan kakisan dan kebolehpercayaan operasi.

Struktur & Ciri-ciri Kerja

1. Konfigurasi Struktur Badan Injap

Berdasarkan kelas tekanan dan keadaan operasi rangkaian saluran paip, Injap Rama-rama Rangkaian Paip Keluli Tahan Karat boleh dikonfigurasikan dengan pelbagai jenis struktur:

● Struktur Jenis Garis Tengah: Pusat putaran cakera bertepatan dengan garis tengah badan injap. Ia mempunyai struktur ringkas dan rintangan aliran rendah, sesuai untuk rangkaian saluran paip bertekanan rendah dan aliran besar.

● Struktur Jenis Offset: Termasuk reka bentuk offset tunggal, dua offset dan tiga offset. Pasangan pengedap tertanggal dengan cepat semasa membuka dan menutup, sesuai untuk tekanan sederhana tinggi, buka/tutup frekuensi tinggi atau keadaan kerja suhu tinggi.

Badan injap biasanya dihasilkan melalui tuangan ketepatan atau proses membentuk kimpalan untuk memastikan kekuatan keseluruhan dan kestabilan dimensi. Cakera dan batang menggunakan sambungan tegar untuk menjamin penghantaran yang boleh dipercayai.

2. Reka Bentuk Struktur Pengedap

Untuk menyesuaikan diri dengan keperluan media saluran paip yang berbeza dan keadaan kerja, injap boleh dilengkapi dengan jenis pengedap berikut:

● Struktur pengedap lembut: Terdiri daripada EPDM atau fluororubber yang digabungkan dengan rangka keluli tahan karat, sesuai untuk media tekanan rendah, bersih atau gred kebersihan.

● Struktur Kedap Keras Logam: Permukaan pengedap logam keluli tahan karat atau kimpalan tindanan aloi Stellite, sesuai untuk media bersuhu tinggi, tekanan tinggi, mengandungi zarah atau menghakis.

Konfigurasi pengedap yang munasabah memastikan prestasi pengedap sambil mengurangkan haus semasa membuka dan menutup serta memanjangkan hayat perkhidmatan injap.

3. Kaedah Pandu & Kawalan

Injap boleh dilengkapi secara fleksibel dengan penggerak mengikut mod kawalan rangkaian saluran paip:

● Pemacu Manual: Sesuai untuk rangkaian saluran paip berdiameter kecil, tekanan rendah atau dikawal secara manual.

● Pemacu Pneumatik: Sesuai untuk membuka/menutup frekuensi tinggi dan sistem kawalan automatik di tapak.

● Pemacu Elektrik: Sesuai untuk kawalan jauh, pengurusan berpusat atau rangkaian saluran paip yang memerlukan peraturan aliran yang tepat.

Ciri Produk Utama

● Struktur keluli tahan karat semua dengan rintangan kakisan dan rintangan hakisan yang stabil

● Pelbagai jenis struktur tersedia untuk disesuaikan dengan rangkaian saluran paip dengan tekanan dan keadaan kerja yang berbeza

● Laluan aliran tidak terhalang dan rintangan buka/tutup yang rendah, membantu mengurangkan penggunaan tenaga rangkaian saluran paip

● Pelbagai kaedah sambungan dengan kebolehsuaian pemasangan yang kuat

● Mod pemacu fleksibel, serasi dengan sistem kawalan automatik

● Struktur penyelenggaraan yang jelas untuk pemeriksaan dan baik pulih harian yang mudah

Dalam sistem rangkaian saluran paip yang kompleks, Injap Rama-rama Rangkaian Paip Keluli Tahan Karat boleh mengimbangi kestabilan operasi dan kemudahan penyelenggaraan sambil memastikan kebolehpercayaan pengedap.

Aplikasi Biasa

Parameter Teknikal

Konfigurasi Bahan Komponen Keluli Tahan Karat

Garis Panduan Pemilihan

Apabila memilih Injap Rama-rama Rangkaian Paip Keluli Tahan Karat, fokus pada faktor utama berikut:

1.Ciri Sederhana: Pilih gred keluli tahan karat yang sesuai dan jenis pengedap berdasarkan kekakisan dan kandungan zarah.

2. Tekanan & Suhu: Untuk rangkaian saluran paip tekanan tinggi dan suhu tinggi, utamakan struktur mengimbangi dan pengedap keras logam.

3. Kaedah Sambungan: Pilih jenis wafer untuk senario kekangan ruang; pilih jenis bebibir atau jenis dikimpal untuk keadaan kerja berdiameter besar atau terdedah kepada getaran.

4. Keperluan Kawalan: Keperluan untuk kawalan jauh atau peraturan automatik menentukan konfigurasi penggerak.

5. Spesifikasi Industri: Industri perbandaran, makanan dan farmaseutikal mesti mematuhi piawaian kebersihan dan bahan yang sepadan.

Ringkasan Nilai Aplikasi

Melalui pengoptimuman struktur dan konfigurasi bahan, Injap Rama-rama Rangkaian Paip Keluli Tahan Karat mencapai operasi yang stabil dalam rangkaian saluran paip berbilang media dan berbilang keadaan. Sambil memastikan prestasi pengedap, ia secara berkesan mengurangkan rintangan sistem dan kos penyelenggaraan, menjadikannya sesuai untuk projek kejuruteraan rangkaian saluran paip operasi berterusan jangka panjang.

Dalam sistem saluran paip yang memerlukan keseimbangan rintangan kakisan, kebolehpercayaan operasi dan keserasian sistem, Injap Rama-rama Rangkaian Paip Keluli Tahan Karat memberikan prestasi yang stabil dan boleh diramal.
