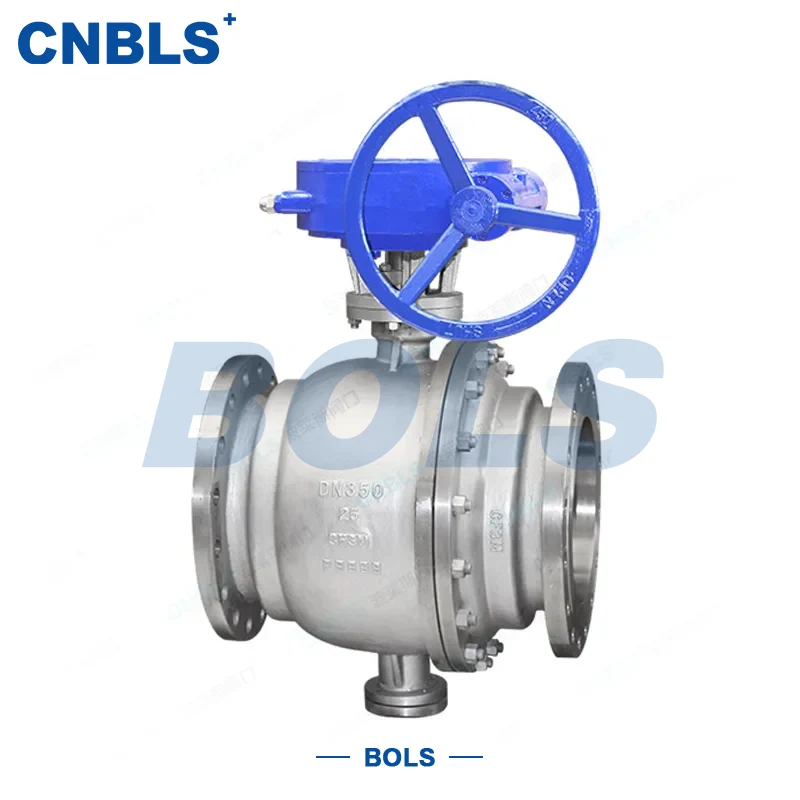

Injap Bebola Tetap Bersambung Bebibir Tahan Karat

Injap Bebola Tetap Dipasang Bebibir Keluli Tahan Karat ialah injap tutup dan kawalan berputar berketepatan tinggi, menampilkan pembinaan keluli tahan karat penuh, sambungan bebibir dan struktur bebola tetap. Ia direka khusus untuk keadaan kerja bertekanan tinggi, berdiameter besar dan menghakis. Komponen terasnya termasuk badan/bonet injap keluli tahan karat, bola sokongan tetap yang diposisikan oleh batang injap atas dan bawah, tempat duduk injap dengan mekanisme pramuat elastik, batang injap, pemasangan meterai pembungkusan dan sambungan bebibir standard kebangsaan/Amerika berakhir, memastikan pembongkaran mudah dan sambungan kukuh dengan saluran paip industri.

Kelebihan teras injap ini terletak pada kestabilan struktur bola tetapnya: semasa operasi, semua beban yang dihasilkan oleh tekanan sederhana yang bertindak pada bola dihantar ke galas atas dan bawah, menyebabkan tiada anjakan bola. Ini memastikan kebolehpercayaan pengedap tidak terjejas oleh turun naik dalam tekanan sederhana, menjadikannya lebih sesuai untuk senario tekanan tinggi dan diameter besar berbanding dengan struktur bola terapung. Prinsip kerja adalah mudah dan cekap: batang injap digerakkan oleh penggerak manual, pneumatik atau elektrik untuk memutarkan bola tetap 0°~90° — apabila lubang tembus bola sejajar dengan saluran aliran saluran paip, injap terbuka sepenuhnya, membenarkan aliran sederhana yang tidak terhalang; apabila diputar 90° untuk tidak sejajar sepenuhnya dengan saluran aliran, ia ditutup sepenuhnya untuk mencapai penutupan yang ketat; aliran boleh dilaraskan dengan tepat pada sebarang sudut antara 0° dan 90°.

Dikilangkan dalam pematuhan ketat dengan piawaian domestik dan antarabangsa seperti GB/T 12237 dan API 608, Injap Bebola Tetap Bebibir Tahan Karat mempunyai tork buka dan tutup yang kecil, pengedap yang boleh dipercayai, rintangan aliran rendah dan hayat perkhidmatan yang panjang. Ia digunakan secara meluas dalam pelbagai bidang perindustrian termasuk petrokimia dan penghantaran gas asli, berfungsi sebagai peralatan saluran paip teras untuk penutupan yang cekap dan pengawalan media yang tepat.

Ciri & Kelebihan Utama

Memfokuskan pada keperluan keadaan kerja perindustrian yang keras, Injap Bola Tetap Dipasang Bebibir Keluli Tahan Karat mempunyai ciri teras yang menonjol, sesuai untuk pelbagai sistem saluran paip tekanan sederhana tinggi dan menghakis:

Pengedap Tekanan Tinggi yang Stabil dengan Struktur Bola Tetap:

Bola diposisikan oleh batang injap atas dan bawah, dan semua beban tekanan sederhana dihantar ke galas, memastikan tiada anjakan bola. Walaupun dalam keadaan tekanan tinggi yang berubah-ubah, ia mengekalkan pengedap yang stabil untuk menghapuskan risiko kebocoran, sesuai untuk senario tekanan tinggi (PN40 dan ke atas) dan berdiameter besar (DN200 ke atas).

Pembinaan Keluli Tahan Karat Penuh untuk Rintangan Kakisan, Haus dan Suhu Tinggi:

Badan utama diperbuat daripada 304, 316, 316L dan bahan keluli tahan karat lain, menawarkan rintangan kakisan yang sangat baik, rintangan haus dan rintangan suhu tinggi. Ia boleh menyesuaikan diri dengan media menghakis seperti asid lemah, alkali, bahan yang mengandungi sulfur dan klorin, mengimbangi kebersihan dan ketahanan.

Sambungan Bebibir dengan Kebolehsuaian Kuat:

Mengguna pakai pelbagai jenis bebibir termasuk muka terangkat RF, muka wanita FM dan muka sambungan cincin RJ, ia mematuhi piawaian GB/T 9113 dan ASME B16.5, padanan sempurna saluran paip industri domestik dan antarabangsa. Ia mudah untuk dibuka dan dipasang, memudahkan penyelenggaraan dan pemeriksaan kemudian.

Pengedap Boleh Dipercayai dengan Kadar Kebocoran Sangat Rendah:

Pengedap lembut memenuhi standard pengedap Kelas VI, sesuai untuk media bersih tekanan rendah; pengedap keras mengguna pakai kimpalan tindanan aloi keras Stellite, dengan gred kebocoran sehingga ISO 5208 Kelas A, sesuai untuk media suhu tinggi, tekanan tinggi dan mengandungi zarah, memenuhi keperluan pengedap keadaan kerja yang berbeza.

Operasi Mudah dan Rintangan Aliran Sangat Rendah:

Dengan tork pembukaan dan penutupan yang kecil, ia menyokong mod pemacu manual, pneumatik dan elektrik untuk operasi yang fleksibel; reka bentuk port penuh membolehkan aliran sederhana tanpa halangan, dengan pekali rintangan aliran sepadan dengan diameter, mengurangkan penggunaan tenaga saluran paip.

Pembuatan Terpiawai dengan Kepelbagaian Kuat:

Dengan tegas mengikut pelbagai piawaian industri domestik dan antarabangsa, ia mempunyai rangkaian lengkap model dan spesifikasi, sesuai untuk pelbagai projek industri domestik dan antarabangsa, dan boleh dipasang dan digunakan tanpa pengubahsuaian tambahan.

Spesifikasi Teknikal Teras

Spesifikasi Asas

Meterai & Parameter Bahan

Bahan Komponen Utama

Piawaian Reka Bentuk & Pembuatan

Piawaian Reka Bentuk Teras: GB/T 12237 (Piawaian Kebangsaan Cina untuk Injap Bebola Keluli), API 608 (Piawaian Amerika untuk Injap Bebola Tetap), GB/T 12224 (Piawaian Penarafan Suhu-Tekanan Injap)

Piawaian Sambungan & Dimensi: Dimensi Bebibir (GB/T 9113/ASME B16.5), Dimensi Bersemuka (GB/T 12221/ASME B16.10)

Piawaian Ujian & Pemeriksaan: GB/T 13927 (Ujian Tekanan Injap), API 598 (Piawaian Amerika untuk Pemeriksaan Injap), JB/T 9092 (Pemasangan dan Penerimaan Injap), Ujian Tidak Musnah (UT/MT/PT, dilaksanakan mengikut JB/T 6439)

Standard Bahan: GB/T 1220 (Standard Kebangsaan untuk Bar Keluli Tahan Karat), GB/T 13401 (Standard untuk Penempaan Keluli Tahan Karat), ASTM A182 (Standard Amerika untuk Penempaan Keluli Tahan Karat, sesuai untuk eksport)

Senario Aplikasi

Dengan kelebihan pengedap tekanan tinggi yang stabil, rintangan kakisan dan rintangan haus, Injap Bebola Tetap Bebibir Tahan Karat digunakan secara meluas dalam pelbagai sistem saluran paip perindustrian, terutamanya sesuai untuk senario ketepatan pengedap tekanan sederhana tinggi, menghakis dan tinggi. Industri dan media tertentu adalah seperti berikut:

Industri Aplikasi Utama

Industri Petrokimia: Saluran paip pengangkutan minyak mentah, minyak siap dan bahan mentah kimia

Penghantaran Gas Asli: Saluran paip jarak jauh dan stesen untuk gas asli dan gas cecair

Industri Kimia Halus: Saluran paip untuk pelbagai media kimia yang menghakis dan pengeluaran bahan kimia halus

Kuasa Elektrik & Metalurgi: Saluran paip untuk wap, cecair suhu tinggi dan media yang mengandungi zarah

Lain-lain: Farmaseutikal, elektronik, rawatan air dan bidang perindustrian lain yang memerlukan kedap tinggi dan rintangan kakisan

Media Berkenaan

Air, wap, produk minyak, gas asli, gas cecair, media kimia menghakis lemah/kuat, media menghakis yang mengandungi sejumlah kecil zarah, dsb.

Panduan Pemilihan

Pemilihan mengikut Tekanan & Diameter: Untuk keadaan tekanan tinggi (PN40 dan ke atas) atau berdiameter besar (DN200 dan ke atas), struktur bola tetap diutamakan; Tentukan gred PN mengikut tekanan reka bentuk saluran paip, dan betulkan tekanan yang dibenarkan bagi setiap GB/T 12224 di bawah suhu tinggi untuk mengelakkan operasi tekanan berlebihan.

Pemilihan Bahan Keluli Tahan Karat oleh Media: Keluli tahan karat 304 untuk media menghakis biasa; Keluli tahan karat 316 untuk media menghakis yang kuat; Keluli tahan karat 316L untuk keadaan suhu ultra rendah atau ketulenan tinggi.

Pemilihan Jenis Pengedap mengikut Keadaan Kerja: Pengedap lembut untuk keperluan tekanan rendah, bersih, sifar kebocoran (cth., makanan dan farmaseutikal); Pengedap keras untuk keperluan tekanan tinggi, suhu tinggi, mengandungi zarah atau tahan haus (cth., stim, buburan mineral).

Pemilihan Struktur Badan Saluran & Injap Aliran: Reka bentuk port penuh untuk rintangan aliran rendah dan keperluan pigging saluran paip; Reka bentuk port yang dikurangkan untuk keadaan biasa (keberkesanan kos yang lebih baik); Badan injap tiga keping untuk senario penyelenggaraan yang kerap, membenarkan pembongkaran dan penyelenggaraan dalam talian tanpa penyingkiran saluran paip.

Penyesuaian Standard Bebibir: Bebibir standard GB/T 9113 (terutamanya muka RF) untuk keadaan domestik; Bebibir standard ASME B16.5 untuk keadaan antarabangsa untuk memastikan padanan penuh dengan bebibir saluran paip.

Nota Operasi & Penyelenggaraan

Nota Pemasangan

Pemasangan Bebibir: Pilih gasket luka logam yang sepadan, kencangkan bolt menggunakan kaedah pengetatan seragam pepenjuru, dan pastikan pramuat bolt memenuhi keperluan GB/T 3098.6; Bersihkan kekotoran dan calar pada permukaan pengedap bebibir sebelum pemasangan untuk memastikan kerataan.

Pemeriksaan Pra-Pemasangan: Sahkan bahawa model injap, gred PN, bahan dan diameter sepadan dengan keadaan kerja; Putar batang injap secara manual untuk memastikan putaran bola lancar tanpa gangguan; Periksa sama ada mekanisme pramuat elastik kerusi injap adalah utuh dan permukaan pengedap bebas daripada kerosakan.

Spesifikasi Operasi Harian

Operasi Membuka & Menutup: Kawal ketat sudut putaran antara 0°~90°, dan larang lebihan putaran untuk mengelakkan kerosakan batang injap atau tempat duduk injap.

Peraturan Aliran: Kendalikan batang injap perlahan-lahan untuk mengelakkan kerosakan permukaan pengedap yang disebabkan oleh hentaman sederhana; Sebelum membuka injap dalam keadaan tekanan tinggi, perlahan-lahan lepaskan tekanan dahulu, kemudian buka injap secara beransur-ansur.

Penyelenggaraan Berkala

Pemeriksaan Kebocoran: Periksa sambungan bebibir, penutup injap dan pembungkusan batang injap secara kerap untuk kebocoran; Ketatkan bolt atau gantikan pembungkusan/gasket dengan segera jika kebocoran ditemui.

Penyelenggaraan Pelinciran: Tambah gris serasi suhu tinggi yang sesuai untuk suhu kerja setiap 3~6 bulan untuk melincirkan galas atas dan bawah serta batang injap.

Pemeriksaan Komponen: Bersihkan kekotoran saluran aliran secara kerap, periksa kehausan bebola dan tempat duduk injap, dan lakukan pembaikan kimpalan tindanan atau penggantian komponen dengan segera jika haus teruk.

Perlindungan Keadaan Kerja Khas

Keadaan Media Yang Mengandungi Sulfur: Pilih bahan keluli tahan karat tahan sulfur dan lakukan rawatan anti-sulfur mengikut piawaian NACE MR0175.

Keadaan Suhu Tinggi: Pasang lengan penebat haba untuk melindungi penggerak dan pembungkusan, memanjangkan hayat perkhidmatan.

Penutupan Jangka Panjang: Buka sepenuhnya injap untuk pembersihan tiupan dan sanga sebelum penutupan; Periksa fleksibiliti batang injap secara manual sebelum dimulakan semula untuk memastikan operasi normal.
