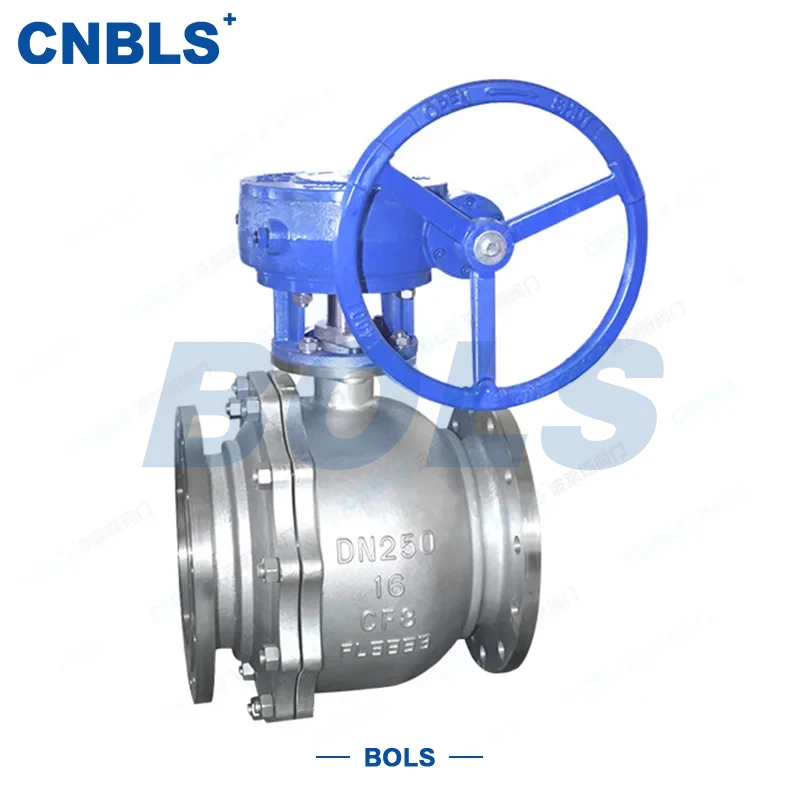

Injap Bebola Terapung Keluli Tahan Karat

Injap Bola Terapung Bebibir Keluli Tahan Karat ialah injap tutup saluran paip yang menggunakan bola terapung sebagai elemen penutup. Di bawah tekanan medium, bola ditekan rapat pada tempat duduk injap hiliran untuk mencapai pengedap yang boleh dipercayai. Pembukaan atau penutupan penuh dicapai dengan memutar bola 90 darjah, menampilkan operasi mudah dan tindak balas yang cepat.

Injap ini mempunyai struktur ringkas dan prestasi pengedap yang sangat baik. Ia sesuai untuk pelbagai keadaan kerja yang melibatkan media seperti air, wap, produk minyak, dan bahan menghakis, dan digunakan secara meluas dalam sistem saluran paip industri termasuk petroleum, kejuruteraan kimia, kuasa elektrik, makanan dan farmaseutikal.

Ciri-ciri Produk

Bahan Keluli Tahan Karat Berkualiti Tinggi

Komponen utama termasuk badan injap, bola dan tempat duduk injap diperbuat daripada keluli tahan karat 304/316, menawarkan rintangan kakisan dan haus yang sangat baik untuk memastikan kebolehpercayaan operasi jangka panjang.

Sambungan Bebibir untuk Pemasangan Mudah

Mengguna pakai sambungan bebibir standard, ia membolehkan pemasangan dan pembongkaran yang mudah, dan serasi dengan sistem saluran paip dengan diameter dan kelas tekanan yang berbeza.

Mod Operasi Pelbagai

Menyokong manual (roda tangan), kotak gear, elektrik, dan penggerak pneumatik. Mod operasi yang paling sesuai boleh dipilih berdasarkan keperluan kawalan automatik.

Prestasi Pengedap Cemerlang

Tempat duduk injap diperbuat daripada bahan pengedap lembut seperti PTFE, PFA atau ETFE, dengan kadar kebocoran memenuhi Kelas VI API untuk memastikan keselamatan sistem saluran paip.

Julat Aplikasi yang Luas

Injap mempunyai julat suhu yang berkenaan -29~180℃, meliputi keadaan kerja tekanan tinggi, sederhana dan rendah dari PN1.0 hingga PN42, dan memenuhi keperluan kawalan kadar aliran dan media yang berbeza.

Kebolehpercayaan yang Tinggi dan Mudah Diselenggara

Struktur bola terapung merealisasikan pengedap mengetatkan diri di bawah tekanan sederhana. Ia mempunyai struktur yang padat, tidak memerlukan sokongan tambahan, dan mudah diselenggara, menjadikannya sesuai untuk operasi jangka panjang.

Aplikasi

Injap Bola Terapung Bebibir Keluli Tahan Karat sesuai untuk pelbagai senario perindustrian:

● Penutupan dan kawalan aliran saluran paip petroleum dan gas asli

● Pengangkutan media menghakis seperti asid, alkali dan garam dalam pengeluaran kimia

● Kawalan saluran paip dalam sistem rawatan air dan wap

● Pengangkutan media bersih dalam industri makanan dan farmaseutikal

● Saluran paip suhu tinggi dan tekanan tinggi dalam sistem kuasa elektrik dan terma

● Pengangkutan cecair dan senario penutupan saluran paip

Tafsiran Model

Ambil model Q41F-16P sebagai contoh:

Piawaian Reka Bentuk dan Pembuatan

● API 6D: Piawaian yang diterima di peringkat antarabangsa yang digunakan untuk reka bentuk dan pembuatan injap bebola untuk industri petroleum dan gas asli.

● GB/T 12237: Piawaian kebangsaan China, berfungsi sebagai rujukan untuk reka bentuk dan pembuatan injap.

● ISO 5208: Standard untuk dimensi bebibir dan penilaian tekanan, memastikan injap sepadan dengan saluran paip.

● JB/T 308: Kaedah ujian injap dan peraturan pemeriksaan, memastikan kualiti dan prestasi produk.

Jadual Parameter Teknikal

Bahan Komponen

● Badan Injap: Keluli tuang WCB atau keluli tahan karat CF8/CF8M

● Bola: Bahan keluli tahan karat sepadan dengan badan injap

● Tempat Duduk Injap: Pengedap lembut PTFE, PFA atau ETFE

● Batang Injap: Keluli tahan karat dengan rawatan permukaan nitrid

● Pembungkusan: Grafit fleksibel atau PTFE

● Pengikat: Keluli tahan karat atau keluli karbon tergalvani

Perkara Utama Pemilihan

Analisis Keadaan Kerja

● Jelaskan jenis sederhana, suhu, kelikatan dan kekakisan.

● Tentukan tekanan kerja maksimum sistem dengan margin keselamatan dikhaskan.

Pengesahan Parameter

● Pilih DN diameter nominal mengikut keperluan kadar aliran.

● Tentukan tekanan nominal PN/kelas berdasarkan reka bentuk sistem.

● Pilih kaedah sambungan (bebibir, dikimpal atau berulir) mengikut saluran paip.

● Pilih mod operasi (manual, elektrik atau pneumatik) berdasarkan keperluan automasi.

Pemilihan Bahan

● Badan Injap: Keluli karbon sesuai untuk keadaan kerja umum; keluli tahan karat sesuai untuk media menghakis.

● Bahan Pengedap: PTFE sesuai untuk kebanyakan media yang menghakis; pengedap keras logam boleh dipilih untuk media suhu tinggi, tekanan tinggi atau mengandungi zarah.

Standard dan Pensijilan

● Pastikan injap mematuhi piawaian reka bentuk dan pembuatan.

● Untuk projek antarabangsa, API, ISO dan pensijilan lain mungkin diperlukan.

Penilaian Pembekal

● Pilih pembekal dengan reputasi yang baik dan pengalaman yang kaya, dan minta sampel, parameter teknikal dan sijil jaminan kualiti.
