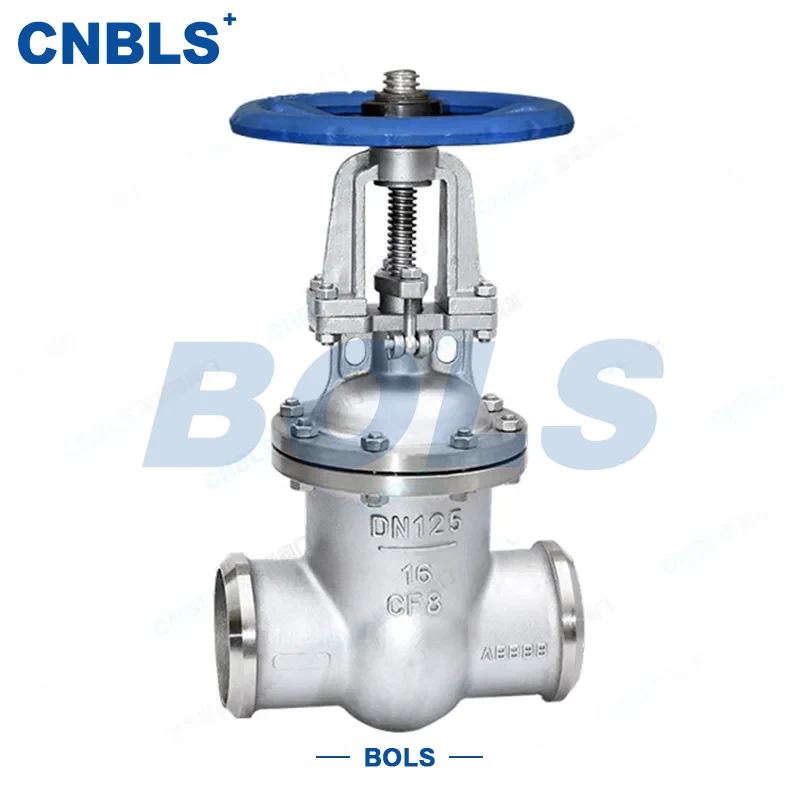

Injap Pintu Kimpalan Punggung Keluli Tahan Karat

Sebagai pengeluar yang boleh dipercayai dengan kawalan kualiti yang ketat, Bolaisi pakar dalam menghasilkan injap keluli tempa tekanan tinggi menggunakan teknologi penempaan dan muka keras termaju. Kami membekalkan Injap Gerbang Kimpalan Punggung Keluli Tahan Karat, menampilkan badan tempa kamiran, pengedap tindanan Stellite dan rintangan suhu tinggi yang sangat baik. Kami menawarkan kelas tekanan tersuai dan perkhidmatan borong untuk memenuhi keadaan kerja industri yang teruk.

Parameter Teknikal

Definisi

Z61Y Forged Steel Stainless Steel Overlay Gate Valve ialah injap pintu tekanan tinggi manual yang direka khas untuk keadaan suhu tinggi, tekanan tinggi dan sangat menghakis. Ia menampilkan badan tempa sepenuhnya, sambungan dikimpal, permukaan pengedap tindanan aloi keras, dan struktur cakera baji tunggal skru & kuk luar.

Dengan Stellite atau tindanan aloi keras gred tinggi lain pada permukaan pengedap, ia cemerlang dalam rintangan suhu tinggi, rintangan haus, rintangan pedih dan rintangan kakisan yang kuat. Ia digunakan secara meluas dalam industri petrokimia, minyak & gas luar pesisir, farmaseutikal dan kimia untuk kawalan hidup-mati bagi media suhu tinggi, tekanan tinggi dan menghakis, dengan kebolehpercayaan yang tinggi dan hayat perkhidmatan yang panjang.

Injap Pintu Kimpalan Punggung Keluli Tahan Karat Keluli Tahan Karat boleh menahan keadaan kerja yang teruk terima kasih kepada penempaan integral dan teknologi muka keras ketepatan.

Kelebihan Produk

Injap Gerbang Kimpalan Punggung Keluli Tahan Karat Z61Y menampilkan badan tempaan integral, tindanan aloi keras ketepatan, dan rintangan suhu tinggi, haus dan kakisan yang sangat baik. Direka bentuk untuk keadaan teruk dalam industri petrokimia dan luar pesisir, ia menyediakan pengedap sifar kebocoran yang boleh dipercayai, struktur teguh dan hayat perkhidmatan yang panjang.

Dikilangkan mengikut ketat dengan API 602, ASME dan piawaian antarabangsa yang lain, ia berkesan menyelesaikan titik sakit seperti kakisan, kebocoran dan hayat perkhidmatan yang singkat. Ia adalah penyelesaian yang boleh dipercayai untuk kawalan on-off dalam saluran paip suhu tinggi, tekanan tinggi dan menghakis dengan kos penyelenggaraan yang rendah.

Tafsiran Model

Ambil Z61Y-1500LB-F316 DN25 sebagai contoh:

● Z: Injap Gate, untuk perkhidmatan on-off bagi media suhu tinggi, tekanan tinggi dan menghakis.

● 6: Sambungan Dikimpal, termasuk Kimpalan Soket (SW) dan Kimpalan Butt (BW).

● 1: Cakera Baji Tunggal Skru & Yoke Luar, operasi lancar dan penyelenggaraan yang mudah.

● Y: Muka Tempat Duduk Ditindih dengan Aloi Keras, untuk haus, kakisan dan rintangan suhu tinggi.

● 1500LB: Kelas Tekanan 1500, untuk perkhidmatan tekanan tinggi.

● F316: Badan keluli tahan karat 316 palsu, untuk media yang mengandungi klorida dan menghakis kuat.

● DN25: Diameter Nominal.

Atribut Teras

● Struktur: Cakera Baji Tegar Skru Luar & Yoke, badan tempa integral, kekuatan tinggi, anti-ubah bentuk.

● Sambungan: Dikimpal (SW / BW), kukuh dan boleh dipercayai untuk keadaan suhu tinggi & tekanan tinggi.

● Pengedap: Pengedap keras logam dengan tindanan Stellite 6/12, kebocoran sifar, memenuhi API 598 / API 602.

● Penggerak: Standard manual; gear, elektrik, pneumatik, gear serong tersedia.

● Bahan: Keluli tahan karat palsu F304/F304L/F316/F316L/F321, rintangan kakisan & haba yang sangat baik.

● Tekanan & Saiz: Kelas 150~2500 (PN16~PN420), terutamanya DN15~DN50 (NPS ½"~2"), sehingga DN10~DN200.

● Bonet: Bonet pengedap diri yang dibolt, dikimpal atau tekanan; pengedap sendiri untuk tekanan ultra tinggi.

Bahan Komponen

● Badan Injap / Bonet: Dipalsukan F304/F304L/F316/F316L/F321 keluli tahan karat, kamiran ditempa.

● Cakera: Keluli tahan karat palsu + tindanan Stellite 6, kekerasan ≥ HRC 40.

● Tempat Duduk Injap: Keluli tahan karat palsu + Tindanan Stellite, pengedap sifar kebocoran yang stabil.

● Batang Injap: Dipalsukan 304/316/316L, nitrid untuk rintangan haus dan kakisan.

● Pembungkusan Kelenjar: Grafit fleksibel dengan wayar nikel (suhu tinggi); PTFE dengan keluli tahan karat (suhu rendah).

● Handwheel: Keluli tahan karat palsu, reka bentuk anti-gelincir.

● Pengikat: bolt keluli tahan karat 304/316, nat, gasket.

Piawaian Reka Bentuk & Pembuatan

● Reka bentuk injap palsu: API 602, GB/T 12224

● Hujung yang dikimpal: ASME B16.11, ASME B16.25

● Penilaian tekanan-suhu: ASME B16.34

● Pemeriksaan & ujian: API 598, GB/T 13927, ASTM G48

● Tindanan: JB/T 4747

● Bahan palsu: ASTM A182

Titik Pemilihan, Pemasangan & Penyelenggaraan

Mata Pilihan

● F304/F304L untuk kakisan am; F316/F316L untuk klorida & asid kuat; F321 untuk suhu tinggi.

● Kimpalan Soket untuk garisan bergetar; Kimpalan Punggung untuk lubang besar & aliran tinggi.

● Bantuan gear untuk Kelas 1500 dan ke atas; elektrik/pneumatik untuk automasi.

Mata Pemasangan

● Bersihkan dan pasifkan permukaan keluli tahan karat palsu sebelum dipasang.

● Gunakan wayar kimpalan yang betul (cth. ER316L) dan lakukan rawatan haba selepas kimpalan & pempasifan penjerukan.

● Simpan ruang yang cukup untuk operasi dan penyelenggaraan batang.

● Jalankan ujian cangkerang dan pengedap bagi setiap API 598 sebelum pentauliahan.

Mata Penyelenggaraan

● Pelincir pembungkusan dengan kerap dengan pelincir khas untuk keluli tahan karat palsu.

● Periksa pengedap dan kakisan setiap 6 bulan.

● Membaiki permukaan pengedap dengan tindanan Stellite untuk memulihkan prestasi.

● Bersihkan media dan lindungi daripada kakisan semasa penutupan jangka panjang.
