Injap Pintu Bebibir GB

Injap Pintu Bebibir GB ialah injap tutup industri teras dengan sambungan bebibir standard kebangsaan, yang menggunakan ahli penutup jenis pintu untuk merealisasikan pembukaan penuh dan penutupan penuh media saluran paip. Sebagai injap kawalan hidup-mati arus perdana dalam sistem penghantaran bendalir industri, ia direka bentuk dengan ketat untuk operasi buka penuh/tutup penuh lubang penuh, dan tidak sesuai untuk peraturan aliran atau keadaan pendikit.

Ia mempunyai saluran aliran lurus dengan rintangan cecair yang sangat rendah, operasi yang stabil di bawah tekanan sederhana dan tinggi, keadaan kerja suhu sederhana dan tinggi, dan mempunyai kelebihan teras struktur mudah, pemasangan dan penyelenggaraan yang mudah, dan peredaran dua arah dan prestasi pengedap yang boleh dipercayai. Injap terdiri daripada komponen teras termasuk badan injap, bonet injap, pintu, batang injap, nat batang injap, kotak pemadat, pembungkusan, kelenjar, kuk, dan roda tangan/penggerak. Dengan kebolehsuaian yang sangat baik kepada keadaan kerja yang kompleks dan pelbagai media, GB Flange Gate Valve digunakan secara meluas dalam petroleum, kimia, kuasa elektrik, kejuruteraan perbandaran dan bidang perindustrian utama yang lain.

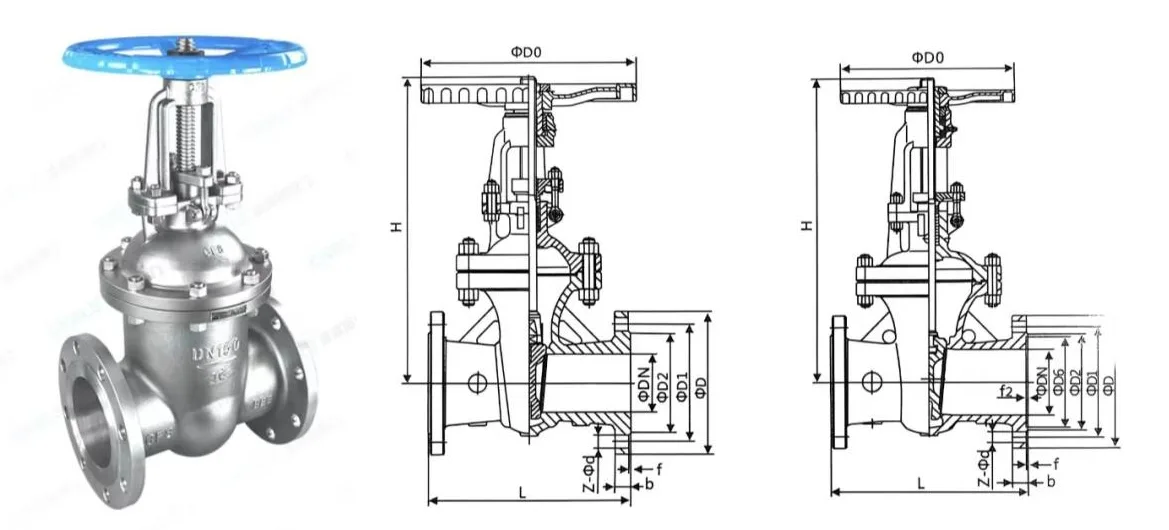

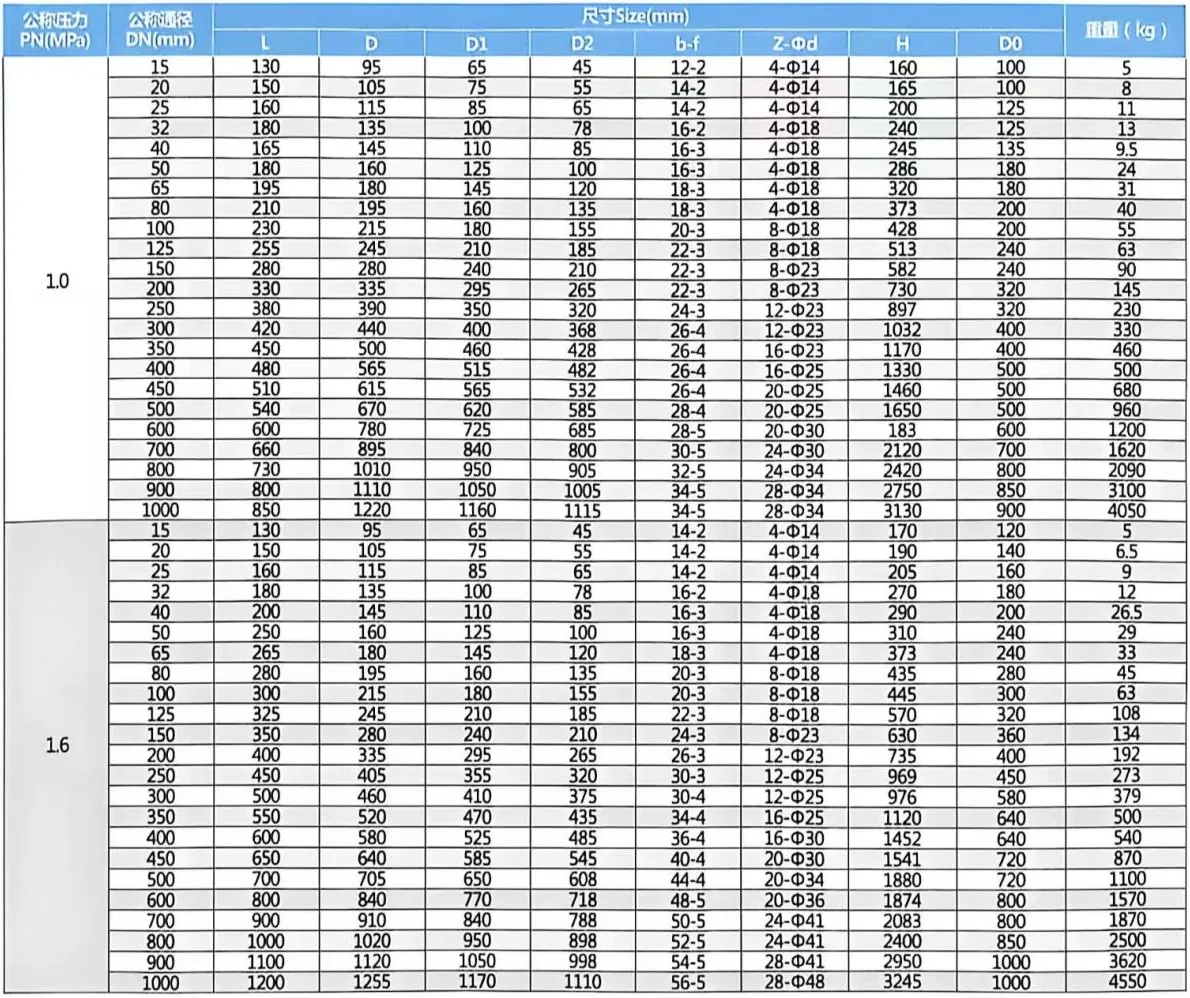

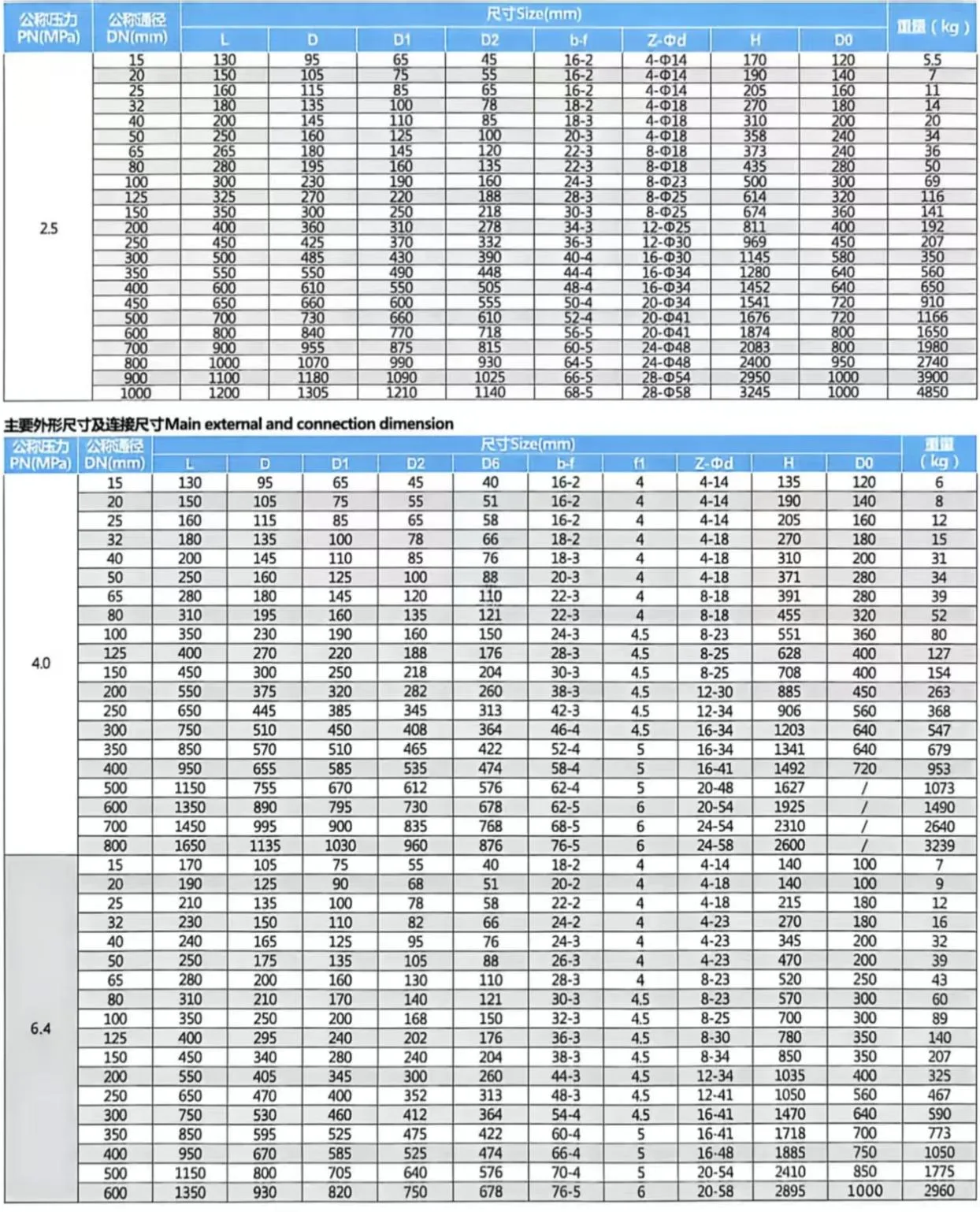

Spesifikasi Produk

Prinsip Kerja

Prinsip kerja Injap Pintu Bebibir GB bergantung pada pergerakan mengangkat menegak pintu yang didorong oleh batang injap untuk merealisasikan pembukaan dan penutupan saluran paip, dengan logik operasi terperinci seperti berikut:

Proses Pembukaan

Memusingkan roda tangan memacu nat batang injap untuk berputar, yang menukarkan gerakan berputar kepada gerakan mengangkat linear, menjadikan batang injap memacu pintu untuk naik secara menegak. Apabila pintu pagar diangkat sepenuhnya ke kedudukan yang terpisah sepenuhnya dari permukaan pengedap kerusi injap, saluran aliran tidak terhalang sepenuhnya, dan injap berada dalam keadaan terbuka sepenuhnya, merealisasikan peredaran sederhana tanpa halangan dengan kehilangan tekanan yang minimum.

Proses Penutup

Memusingkan roda tangan ke arah terbalik memacu batang injap untuk menurunkan pintu secara menegak. Apabila pintu pagar jatuh ke kedudukan di mana ia dipasang sepenuhnya dengan permukaan pengedap kerusi injap, saluran aliran sederhana disekat sepenuhnya. Tekanan sederhana saluran paip boleh membantu dalam menekan pintu pagar dengan ketat pada tempat duduk injap, membentuk pengedap keras yang boleh dipercayai untuk mencegah kebocoran sederhana dengan berkesan, dan injap berada dalam keadaan tertutup sepenuhnya.

Piawaian Permohonan

Senario Aplikasi Utama

● Sektor Perindustrian: Petroleum, kejuruteraan kimia, kuasa elektrik, metalurgi, penghantaran gas asli, untuk kawalan hidup-mati stim, produk minyak, media asid dan alkali, gas dan cecair industri lain.

● Sektor Perbandaran & Awam: Sistem bekalan air bandar, rawatan kumbahan, pemanasan, pengudaraan dan penyaman udara (HVAC), untuk pemotongan aliran air atau wap yang boleh dipercayai.

● Keadaan Kerja Khas: Saluran paip suhu tinggi dan tekanan tinggi, saluran paip dengan media mengandungi zarah, media menghakis kuat, saluran paip penghantaran jarak jauh, dsb.
