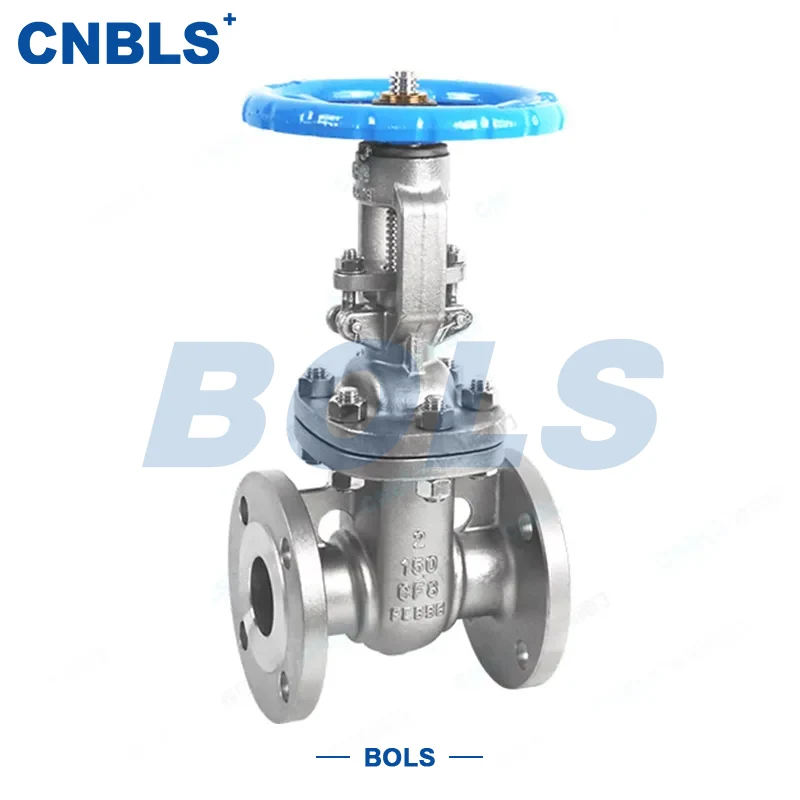

Injap Pintu Keluli Tahan Karat Standard Amerika

Definisi

Injap Gerbang Standard Amerika Keluli Tahan Karat Z41H ialah injap tutup manual yang direka mengikut ketat dengan API 600 dan piawaian Amerika yang lain. Ia menggunakan sambungan bebibir, skru luar & kuk, struktur cakera baji tunggal dan reka bentuk pengedap keras logam. Didorong oleh roda tangan, cakera pintu bergerak secara menegak ke arah aliran untuk mengawal on-off media saluran paip dengan tepat.

Badan injap diperbuat daripada keluli tahan karat 304 atau 316, serasi sepenuhnya dengan penarafan tekanan standard Amerika dan dimensi bebibir. Menampilkan pengedap yang boleh dipercayai dan struktur yang stabil, ia digunakan secara meluas dalam keadaan kerja tekanan sederhana dan tinggi dalam industri petroleum, kimia, kuasa dan lain-lain, terutamanya sesuai untuk sistem penyaluran air, wap, minyak dan media menghakis cahaya sederhana.

Dengan reka bentuk piawai dan keserasian yang sangat baik, Injap Pintu Keluli Tahan Karat Standard Amerika boleh disambungkan terus ke saluran paip standard Amerika tanpa pengubahsuaian tambahan, sekali gus mengurangkan kos pemasangan dan penyelenggaraan.

Parameter Teknikal Teras

Tafsiran Model

Maksud setiap huruf dan nombor dalam model Z41H adalah jelas untuk pembeli mengenal pasti spesifikasi dengan cepat:

● Z: Injap Gate, ditakrifkan sebagai jenis injap utama untuk kawalan on-off saluran paip, sesuai untuk keadaan standard Amerika.

● 4: Sambungan Bebibir, mematuhi ASME B16.5 / ASME B16.47, dengan sambungan kukuh.

● 1: Skru & Yoke Luar, Cakera Baji Tunggal, operasi lancar, status mudah diperhatikan dan diselenggara.

● H: Muka Tempat Duduk Ditindih dengan Aloi Keras, menyerlahkan rintangan haus, rintangan hakisan dan pengedap yang boleh dipercayai.

Atribut Teras

● Struktur: Skru & Yoke Luar, Cakera Baji Tegar, struktur stabil, pengangkatan lancar tanpa kesesakan.

● Sambungan: Sambungan Bebibir Standard Amerika (ASME B16.5 / ASME B16.47), tersedia RF dan RTJ.

● Pengedap: Pengedap keras logam dengan tindanan aloi keras, kebocoran sifar, memenuhi API 600.

● Penggerak: Manual (standard), elektrik atau pneumatik (pilihan) untuk automasi.

● Bahan: Keluli tahan karat 304 / 316, rintangan kakisan yang sangat baik.

● Tekanan: Kelas 150 / 300 / 600 / 900 untuk perkhidmatan tekanan sederhana dan tinggi.

● Saiz: NPS ½"–NPS 36" (DN15–DN900), julat standard DN15–DN600.

Bahan Komponen

● Badan Injap / Bonet: 304 (ASTM A351 CF8), 316 (ASTM A351 CF8M) keluli tahan karat.

● Muka Kedap: Keluli tahan karat dengan tindanan Stellite, tahan haus dan tahan suhu tinggi.

● Batang Injap: Keluli tahan karat 304/316, dipadamkan dan dinitrida untuk kekuatan tinggi.

● Cakera: Substrat keluli tahan karat dengan tindanan aloi keras, lasak dan tahan haus.

● Pembungkusan Kelenjar: Grafit fleksibel + PTFE, suhu tinggi dan tahan kakisan.

● Handwheel: Keluli karbon dengan salutan; keluli tahan karat tersedia untuk perkhidmatan menghakis.

Piawaian Reka Bentuk & Pembuatan

● Reka Bentuk Injap Gerbang: API 600

● Bersemuka: ASME B16.10

● Dimensi Bebibir: ASME B16.5, ASME B16.47

● Penilaian Tekanan-Suhu: ASME B16.34

● Pemeriksaan & Ujian: API 598

Titik Pemilihan & Pemasangan

Mata Pilihan

● Pilih 316 untuk media mengakis / klorida yang kuat, 304 untuk kakisan am.

● Padankan kelas tekanan dengan tepat; semak ketebalan dinding untuk Kelas 300 dan ke atas.

● Manual untuk saluran paip kecil / frekuensi rendah; elektrik / pneumatik untuk automasi.

● Gunakan saiz standard ASME untuk padanan langsung dengan saluran paip Amerika.

Mata Pemasangan

● Simpan ruang yang mencukupi untuk mengangkat batang dan operasi roda tangan.

● Ketatkan bolt bebibir secara simetri dan sekata mengikut spesifikasi ASME.

● Jalankan ujian cangkerang dan pengedap sebelum pemasangan.

● Bersihkan kekotoran, sanga kimpalan dan minyak dalam saluran paip sebelum dipasang.

Ringkasan Kelebihan Produk

Injap Gerbang Keluli Tahan Karat Standard Amerika Z41H dikilangkan dengan ketat mengikut API 600 dan piawaian Amerika yang lain, direka untuk aplikasi tekanan sederhana dan tinggi dalam industri petroleum, kimia, kuasa dan lain-lain.

Dengan keluli tahan karat berkualiti tinggi dan struktur pengedap keras logam, injap menyediakan pengedap yang boleh dipercayai, operasi mudah dan hayat perkhidmatan yang panjang. Ia serasi sepenuhnya dengan penarafan tekanan standard Amerika dan bebibir, membolehkan sambungan saluran paip terus tanpa pengubahsuaian.

Menampilkan spesifikasi lengkap, penggerak fleksibel dan bahan pilihan, ia berkesan menyelesaikan titik sakit seperti keserasian yang lemah, pengedap yang tidak mencukupi dan hayat perkhidmatan yang singkat. Ia adalah penyelesaian yang boleh dipercayai untuk kawalan hidup-mati dalam sistem saluran paip standard Amerika.
