Injap Bebola Benang Dalaman Keluli Tahan Karat

Senario Aplikasi Biasa

Dengan penarafan tekanan tinggi 1000 WOG, pembinaan keluli tahan karat tahan karat dan sambungan berulir yang mudah, Injap Bola Benang Dalaman Keluli Tahan Karat sesuai dengan sistem paip tekanan tinggi dalam pelbagai industri tanpa pemasangan yang rumit, dan dengan tepat memenuhi pelbagai keperluan kawalan bendalir. Aplikasi biasa adalah seperti berikut:

● Industri Petrokimia: Digunakan dalam saluran paip untuk minyak mentah, minyak ditapis, pelarut kimia, gas menghakis dan media lain. Sesuai untuk 1000 WOG keadaan tekanan tinggi. Bahan 316/316L berkesan menahan kakisan dan memastikan operasi yang stabil.

● Industri Gas Perbandaran: Digunakan dalam saluran paip penghantaran dan pengedaran gas tekanan tinggi untuk gas asli dan LPG. Pengedap yang sangat baik menghalang kebocoran gas. Penarafan 1000 WOG sangat sepadan dengan sistem gas tekanan tinggi.

● Pembuatan Perindustrian: Digunakan dalam sistem hidraulik, sistem pelinciran dan sistem udara termampat. Operasi pantas dan kawalan lancar untuk peralatan industri.

● Industri Makanan & Farmaseutikal: Digunakan untuk media pembersihan yang menghakis, wap suhu tinggi dan kawalan cecair yang bersih. Keluli tahan karat 316L memenuhi piawaian kebersihan tanpa risiko pencemaran.

● Industri HVAC & Tenaga: Sesuai untuk air panas suhu tinggi, wap dan minyak pengalir haba. Versi kerusi logam memastikan prestasi yang stabil dalam keadaan 1000 WOG suhu tinggi.

Panduan Pemilihan Bahan

Pemilihan bahan secara langsung menentukan hayat perkhidmatan dan kebolehgunaan.

304 Keluli Tahan Karat (06Cr19Ni10): Untuk air am, minyak, gas (air paip, minyak hidraulik, udara termampat, gas asli). Suhu: -20°C~180°C. Kos efektif untuk kebanyakan aplikasi standard.

Keluli Tahan Karat 316 (06Cr17Ni12Mo2): Untuk media yang agak menghakis (air berklorin, asid lemah/alkali, minyak mentah masam). Suhu: -20°C~260°C. Rintangan kakisan pitting dan celah yang lebih baik daripada 304.

Keluli Tahan Karat 316L (022Cr17Ni12Mo2): Untuk media menghakis yang kuat (asid kuat, alkali, gas klorida). Suhu: -40°C~260°C. Karbon ultra-rendah mengelakkan kakisan antara butiran, sesuai untuk persekitaran menghakis yang teruk.

Padanan tempat duduk:

oPTFE: Pengedap yang sangat baik, untuk suhu biasa, perkhidmatan 1000 WOG lelasan rendah.

oPPL: Untuk suhu sederhana tinggi sehingga 260°C, rintangan haba yang lebih baik daripada PTFE.

oMetal Hard Seal: Untuk suhu tinggi sehingga 450°C, keadaan lelasan tinggi dan tekanan turun naik.

Definisi Teras

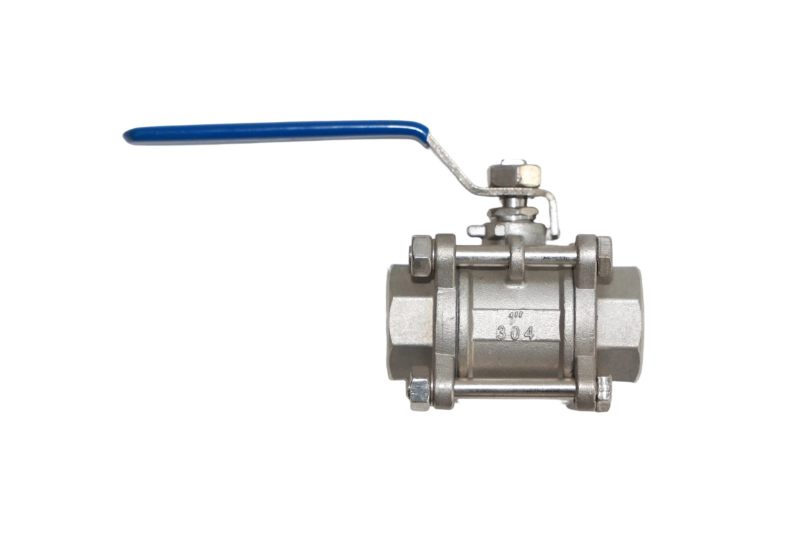

Injap Bebola Benang Dalaman Keluli Tahan Karat ialah injap kawalan bendalir berketepatan tinggi yang diperbuat daripada keluli tahan karat dengan hujung berulir perempuan dan penarafan tekanan 1000 WOG.

1000 WOG ialah penarafan industri standard yang bermaksud injap sesuai untuk Air, Minyak, Gas pada 1000 psi (≈6.9 MPa).

Tersedia dalam satu keping atau 3 keping badan (3 keping paling popular untuk penyelenggaraan dalam talian yang mudah). Injap membuka dan menutup dengan cepat dengan putaran 90° bola. Hujung berulir (NPT/BSPT/G) membolehkan pemasangan mudah tanpa kimpalan.

Diperbuat daripada keluli tahan karat 304/316/316L, ia digunakan secara meluas dalam sistem petrokimia, perindustrian, gas, makanan, farmaseutikal dan HVAC.

Ciri Utama & Parameter Teras

Ciri-ciri Utama

● Penilaian Tekanan Tinggi: Pematuhan penuh dengan 1000 WOG (6.9 MPa), selamat untuk air, minyak dan gas bertekanan tinggi.

● Pemasangan & Penyelenggaraan Mudah: Reka bentuk 3 keping membenarkan perkhidmatan dalam talian; sambungan berulir tidak memerlukan kimpalan.

● Tahan Kakisan: Badan, bola dan batang keluli tahan karat 304/316/316L untuk hayat perkhidmatan yang panjang.

● Pengedap Boleh Dipercayai: Pengedap lembut ANSI Kelas VI, pengedap logam ANSI Kelas IV, kebocoran sifar.

● Operasi Fleksibel: Penggerak manual, elektrik atau pneumatik tersedia.

● Julat Suhu Luas: -40°C ~ 450°C bergantung pada bahan tempat duduk.

● Kawalan Aliran Tepat: Rintangan aliran rendah, hidup-mati pantas dan pendikitan yang tepat.

Jadual Parameter Teras

Penjelasan Terperinci 1000 WOG

● W (Air): Sesuai untuk air bersih, air beredar, air paip, air sisa yang sedikit menghakis.

● O (Minyak): Sesuai untuk minyak mineral, minyak hidraulik, minyak pelincir, diesel, petrol, minyak berat.

● G (Gas): Sesuai untuk gas asli, LPG, udara termampat, gas lengai, gas menghakis am.

● 1000: Tekanan kerja berkadar 1000 psi (≈6.9 MPa).

Tekanan Ujian Shell: 1500 psi (1.5 × berkadar)

Tekanan Ujian Pengedap: 1100 psi (1.1 × berkadar)

Perkara Teras untuk Pemasangan & Penyelenggaraan

Mata Pemasangan

1.Sahkan kelas tekanan, saiz, benang, bahan dan keserasian sederhana.

2. Bersihkan benang dan rongga injap sebelum pemasangan.

3. Gunakan pita PTFE atau sealant benang; ketatkan dengan betul untuk mengelakkan kerosakan.

4.Perform pressure test for at least 30 minutes before commissioning.

5.Rizab ruang operasi dan penyelenggaraan; memasang perlindungan untuk kegunaan luar.

Mata Penyelenggaraan

1.Pemeriksaan tetap untuk kebocoran, kakisan dan prestasi operasi.

2. Membersihkan dan melindungi permukaan luar daripada kakisan.

3. Gantikan tempat duduk dan pengedap apabila haus atau bocor.

4. Untuk injap yang digerakkan: semak motor, bekalan udara, suis had dan pelinciran dengan kerap.

5. JANGAN membaiki di bawah tekanan. Rekod sejarah penyelenggaraan untuk kebolehkesanan.

Kelebihan Produk

Injap Bebola Benang Dalaman Keluli Tahan Karat direka untuk kawalan cecair tekanan sederhana tinggi. Menampilkan penarafan 1000 WOG, keluli tahan karat tahan karat, pemasangan berulir yang mudah dan struktur 3 keping mesra pengguna, ia dihasilkan mengikut piawaian API 608 dan ASME.

Injap menyediakan pengedap yang boleh dipercayai, operasi fleksibel dan hayat perkhidmatan yang panjang, digunakan secara meluas dalam bidang petrokimia, gas, industri, makanan dan HVAC. Mereka memudahkan susun atur paip, mengurangkan kos pemasangan dan penyelenggaraan, dan berfungsi sebagai penyelesaian yang boleh dipercayai untuk sistem bendalir tekanan tinggi berlorek kecil.
