Injap Pintu Pisau Wafer Sproket Keluli Tahan Karat

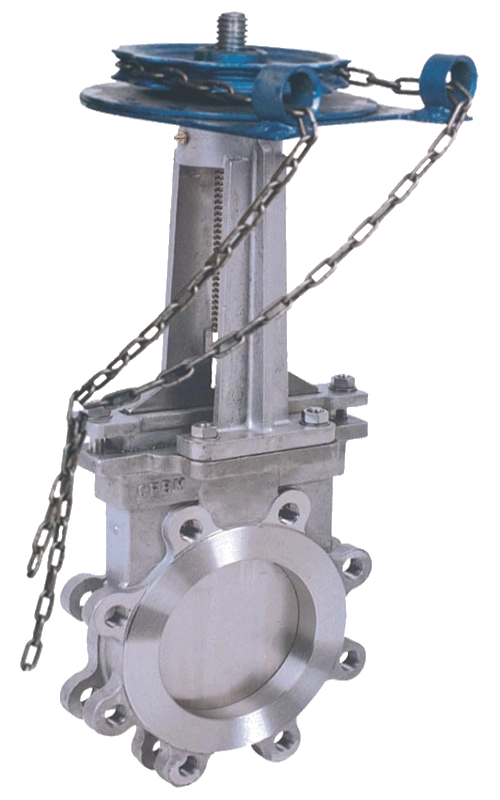

PZL73H Sprocket Wafer Knife Gate Valve Keluli Tahan Karat ialah injap tutup yang direka khas untuk penghantaran media yang mengandungi kekotoran. Ia menampilkan reka bentuk dipacu gegancu dengan pintu pagar jenis pisau yang tajam. Dengan memutar sproket untuk mengangkat atau menurunkan batang injap, ia boleh memotong zarah pepejal dan kekotoran berserabut dalam media dengan cekap apabila ditutup, secara asasnya menghalang saluran paip tersumbat.

Injap dibuat sepenuhnya daripada keluli tahan karat 304/316 dengan rintangan kakisan yang luar biasa, sesuai untuk tekanan rendah hingga sederhana dan keadaan kerja menghakis yang melibatkan kelikatan tinggi dan media yang mengandungi kekotoran. Ia mempunyai struktur padat, ringan dan operasi penjimatan buruh, menjadikannya sangat sesuai untuk ruang pemasangan sempit dan senario yang memerlukan tork operasi manual yang tinggi.

Ia digunakan secara meluas dalam saluran paip sederhana dan besar dalam industri seperti rawatan air sisa, tailing lombong, pulpa pembuatan kertas, serbuk bahan binaan, dll. Dengan prestasi yang boleh dipercayai, Injap Pintu Pisau Wafer Sprocket Keluli Tahan Karat PZL73H telah menjadi peralatan tutup pilihan untuk saluran paip media yang mengandungi kekotoran dalam pelbagai industri.

Parameter Teknikal Teras

Atribut Teras

● Jenis Struktur: Cakera pintu berbentuk pisau, skru & kuk luar, reka bentuk bersemuka pendek, menjimatkan ruang pemasangan dan sesuai untuk keadaan kerja yang sempit.

● Jenis Sambungan: Sambungan wafer, mematuhi standard GB/T 12221 dengan ketat untuk pemasangan injap wafer, mudah dipasang tanpa ruang yang lebih besar, mengurangkan kos pembinaan saluran paip.

● Jenis Pengedap: Pengedap keras logam, tindanan aloi keras pada permukaan pengedap cakera pintu dan tempat duduk, prestasi pengedap yang stabil, tahan hakisan daripada media dengan zarah keras, hayat perkhidmatan yang dilanjutkan.

● Jenis Operasi: Pemacu sproket, tork yang dikuatkan oleh penghantaran rantai, operasi manual penjimatan buruh, menyelesaikan kesukaran operasi manual untuk injap lubang besar.

● Bahan Badan: Keluli tahan karat (304/316), rintangan kakisan yang sangat baik, sesuai untuk media dengan tahap kakisan yang berbeza dan penggunaan jangka panjang dalam keadaan yang sangat menghakis.

● Ciri Saluran Aliran: Saluran lurus berlubang penuh, tiada rintangan pendikit, aliran media yang lancar, keupayaan anti-tersumbat yang kuat, mengelakkan pengumpulan bendasing yang menjejaskan operasi injap.

Tafsiran Model

Setiap huruf dan nombor dalam model PZL73H mempunyai maksud yang jelas, membantu pembeli mengenal pasti spesifikasi dengan cepat dan memadankan keperluan dengan tepat:

● P: Pelepasan Sanga / Struktur berbentuk pisau, ditanda dengan jelas sebagai injap pintu pisau, direka khas untuk media yang mengandungi kekotoran.

● Z: Gate Valve, mentakrifkan kategori injap utama.

● L: Pemacu Sprocket, menunjukkan mod operasi, menyerlahkan kelebihan penjimatan buruh.

● 7: Sambungan Wafer, mentakrifkan jenis sambungan pemasangan untuk pemasangan wafer am.

● 3: Skru & Yoke Luar, menandakan jenis struktur untuk penyelenggaraan yang mudah selepas pemasangan.

● H: Muka Tempat Duduk Ditindih dengan Aloi Keras, menunjukkan proses permukaan pengedap, menyerlahkan kebolehpercayaan pengedap.

Bahan Komponen

Komponen teras Injap Pintu Pisau Wafer Sprocket Keluli Tahan Karat dipilih dengan ketat untuk rintangan kakisan, rintangan haus dan hayat perkhidmatan:

● Badan Injap / Rangka Plat Injap: Keluli tahan karat 304/316, kekuatan tinggi dan rintangan kakisan, pilihan mengikut kekakisan sederhana.

● Cakera Pintu Pisau: Substrat keluli tahan karat + tindanan Stellite, kekerasan tepi ≥ HRC 55, ketajaman tinggi untuk memotong kekotoran pepejal dengan cekap, tahan haus dan tahan hakisan.

● Tempat Duduk Injap: Keluli tahan karat dengan tindanan aloi keras, khas untuk media zarah keras, permukaan pengedap tahan haus memastikan pengedap stabil jangka panjang.

● Batang Injap: Keluli tahan karat 304, permukaan bersalut krom, rintangan haus dan kakisan yang dipertingkatkan, mengelakkan karat dan kesesakan semasa penggunaan jangka panjang.

● Pembungkusan Kelenjar: Pembungkusan grafit yang fleksibel, suhu tinggi dan tahan kakisan, pengedap yang sangat baik untuk mengelakkan kebocoran.

● Roda Rantai / Rantai: Keluli tahan karat, sesuai untuk kegunaan jangka panjang dalam keadaan menghakis, tidak mudah berkarat atau rosak, memastikan penghantaran yang stabil.

Piawaian Reka Bentuk & Pembuatan

Seluruh pengeluaran mematuhi piawaian kebangsaan dan perindustrian dengan kawalan kualiti yang ketat:

● Reka bentuk am injap pintu pisau: JB/T 8528, CJ/T 282

● Dimensi sambungan wafer: GB/T 12221

● Bahagian transmisi gegancu: GB/T 1243

● Penilaian suhu tekanan: GB/T 12224

● Ujian dan pemeriksaan injap: GB/T 13927, JB/T 9092

● Bahan keluli tahan karat: ASTM A182

Titik Pemilihan & Pemasangan & Penyelenggaraan

Mata Pilihan

● Untuk media yang sangat menghakis (buburan asid-alkali), keluli tahan karat 316 diutamakan; Keluli tahan karat 304 boleh digunakan untuk media yang mengandungi zarah am untuk mengurangkan kos sambil memastikan kestabilan.

● Untuk injap lubang besar (DN ≥ 500), gegancu nisbah tinggi 1:10 disyorkan untuk mengurangkan lagi usaha pengendalian manual.

Mata Pemasangan

● Pastikan sepaksi dengan bebibir saluran paip, ketatkan bolt secara simetri dan sekata untuk mengelakkan ubah bentuk badan dan kebocoran.

● Simpan ruang putaran yang mencukupi pada bahagian operasi sproket untuk pergerakan lancar.

● Bersihkan kekotoran dan sanga kimpalan dalam saluran paip sebelum pemasangan; pasang penapis di hulu dan hilir untuk perlindungan yang lebih baik.

Mata Penyelenggaraan

● Pelincir sproket dan rantai dengan kerap untuk mengelakkan karat dan kesesakan.

● Buka dan tutup injap secara berkala dalam keadaan yang mengandungi kekotoran untuk membersihkan sanga terkumpul antara cakera dan tempat duduk, mengekalkan fleksibiliti pengedap dan operasi.

Kelebihan Produk

Injap Pintu Pisau Wafer Sproket Keluli Tahan Karat PZL73H menampilkan binaan keluli tahan karat semua, pintu pisau berkecekapan tinggi dan pemacu sproket penjimatan buruh, padanan sempurna dengan aplikasi yang mengandungi kekotoran dan sangat menghakis. Padat, mudah dipasang dan diselenggara, ia berkesan menyelesaikan masalah sakit industri seperti saluran paip tersumbat, operasi sukar dan kebocoran meterai. Ia digunakan secara meluas dalam saluran paip sederhana dan besar di seluruh industri dan berfungsi sebagai penyelesaian penutupan yang boleh dipercayai untuk sistem media yang mengandungi kekotoran.
