Penapis jenis Y

BolaisiPenapis jenis Y berfungsi sebagai unit pra-penapis untuk saluran paip, memintas bahan cemar pepejal seperti sedimen dan sanga kimpalan untuk melindungi pam hiliran, injap dan instrumen. Tersedia dalam pelbagai bahan badan dan diameter nominal, ia serasi dengan air, minyak, gas, wap dan media lain. Skrin boleh tanggal boleh dibersihkan dan digunakan semula. Menampilkan pilihan pemasangan yang fleksibel, setiap unit menjalani beberapa pemeriksaan kilang. Produk kami dijual di seluruh dunia dengan jaminan unit penuh selama 12 bulan, dan spesifikasi tersuai tersedia atas permintaan.

Definisi Produk

Penapis jenis Y ialah pemasangan penulenan mekanikal yang dipasang di hujung hadapan saluran paip bendalir, dinamakan sempena struktur badan injap berbentuk Y bersudut. Apabila medium mengalir melalui badan injap, skrin ketepatan terbina dalam memintas kekotoran zarah pepejal yang terkandung dalam bendalir, membolehkan medium bersih mengalir ke peralatan hiliran. Penapis jenis Y serasi dengan air, minyak, gas dan media lain. Spesifikasi mesh standard adalah seperti berikut: 18–30 mesh untuk perkhidmatan air, 10–100 mesh untuk perkhidmatan gas, dan 100–480 mesh untuk perkhidmatan minyak. Kartrij skrin boleh dikeluarkan untuk pembersihan dan digunakan semula berulang kali. Produk ini hanya melakukan pra-penapisan kekotoran saluran paip tanpa mengubah kadar aliran atau tekanan medium. Ia boleh dipadankan dengan injap pintu, injap bola, injap dunia, pam air, penukar haba dan meter alir. Ia mengurangkan lelasan, penyumbatan dan penutupan peralatan saluran paip yang tidak dirancang di sumber, dengan ketara mengurangkan kos untuk penyelenggaraan dan penggantian peralatan.

Spesifikasi Teknikal

1. Jenama:Bolaisi

2.Model: GL41H/W-16C/P

3. Diameter Nominal: DN15 ~ DN300

4. Bahan Badan Injap: Keluli karbon tuang WCB / keluli tahan karat 304 / keluli tahan karat 316

5. Kelas Tekanan: PN10, PN16, PN25, PN40

6.Jenis Sambungan: Sambungan bebibir

7. Bahan Skrin: 304 / 316 dawai keluli tahan karat

8. Ketepatan Penapisan Skrin: Standard 40 / 60 / 80 / 100 mesh (boleh disesuaikan)

9. Media Berkenaan: Air paip, kumbahan, produk minyak, gas asli, wap, dll.

10. Suhu Operasi: Versi keluli tuang ≤ 350°C; Versi keluli tahan karat ≤ 280°C

11. Arah Aliran Bendalir: Satu arah lurus melalui

12. Keperluan Pemasangan: Sesuai untuk kedua-dua saluran paip mendatar dan menegak; mangkuk skrin hendaklah menghadap ke bawah.

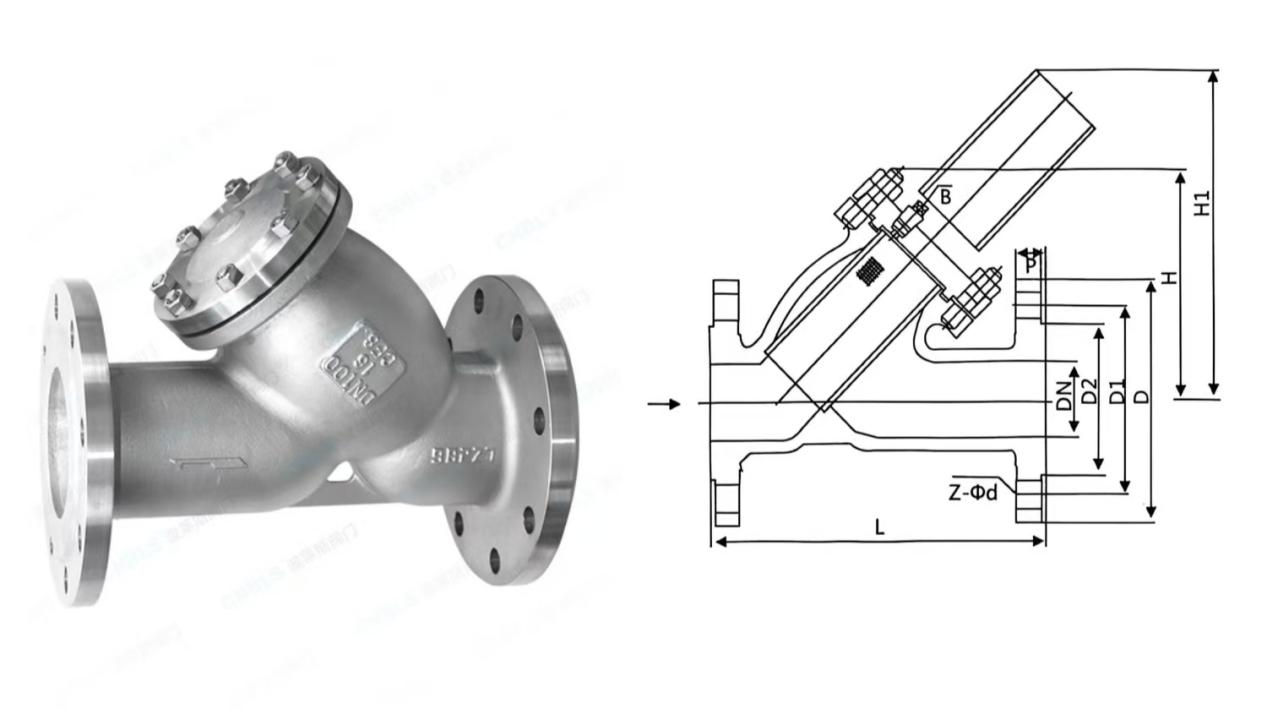

Lukisan Produk dan Parameter Teknikal

Tempoh Waranti & Pemulangan / Peraturan Selepas Jualan Pertukaran

1. Tempoh Waranti

SemuaBolaisiPenapis jenis Y disertakan dengan waranti unit penuh selama 12 bulan bermula dari tarikh barang meninggalkan kilang kami. Perlindungan Waranti: Kecacatan kualiti yang berasal dari kilang termasuk tuangan lubang jarum pada badan injap, kebocoran bebibir, kerosakan pada skrin asal dan kecacatan proses pembuatan. Pengecualian daripada Perlindungan Waranti: Kerosakan yang disebabkan oleh pembongkaran dan pemasangan yang tidak dibenarkan, kakisan sederhana yang berlebihan, kesan oleh objek berbutir keras, skrin tersumbat & ubah bentuk akibat hembusan yang tidak teratur, dan operasi melebihi had tekanan atau suhu terkadar.

2. Peraturan Pemulangan & Pertukaran

1. Barangan yang rosak semasa penerimaan atau kecacatan kualiti kilang: Pelanggan hendaklah memberikan gambar dan bukti video sebenar. Kami menawarkan perkhidmatan penggantian atau pembaikan percuma.

2. Pembatalan pesanan oleh pelanggan secara unilateral / pemilihan saiz, parameter atau piawai yang salah: Untuk pesanan yang tidak dikeluarkan, ganti rugi sebahagian daripada bahan yang dibubarkan akan ditolak daripada bayaran balik. Pesanan yang siap sepenuhnya dan dihantar tidak layak untuk pemulangan tanpa syarat.

3.Pemulangan tanpa isu kualiti: Barang mesti kekal tidak dibuka tanpa calar penggunaan. Pelanggan hendaklah menanggung semua logistik antarabangsa masuk & keluar, pelepasan kastam dan yuran tarif, serta potongan kerugian pemprosesan untuk pemprosesan pemulangan.

Medan Aplikasi

1. Projek Bekalan Air & Saliran Perbandaran Pra-penapisan untuk saluran paip air paip utama bandar, saluran rawatan kumbahan dan rumah pam bekalan air sekunder. Ia memintas sedimen dan karat saluran paip untuk melindungi pam air, meter air dan injap pengurangan tekanan.

2. Industri Minyak & Gas Saluran paip penghantaran minyak mentah, stesen pengawal selia tekanan gas dan paip stesen pengisian gas. Ia menapis sanga kimpalan dan serpihan logam untuk mengelakkan kesesakan dan pincang fungsi pengawal selia tekanan dan meter aliran.

3. Talian Pengeluaran Kimia Saluran paip minyak pemindahan haba, saluran penghantaran asid lemah & alkali lemah dan paip edaran reaktor. Ia menapis zarah kristal dalam medium untuk memanjangkan hayat perkhidmatan injap dan penukar haba.

4. Loji Kuasa & Pemanasan Sistem HVAC Saluran paip air suapan dandang, rangkaian wap suhu tinggi dan sistem air edaran penghawa dingin pusat. Ia menghilangkan pencemar skala dan karat untuk mengelakkan penyumbatan tiub pertukaran haba.

5. Industri Metalurgi, Pembuatan Kertas & Tekstil Sistem peredaran air penyejuk dan saluran paip penghantaran buburan. Ia memerangkap zarah pepejal untuk melindungi kilang bergolek, pam air dan injap kawalan tekstil ketepatan.

6. Menyokong Peralatan Komersial Luar Negara Paip bendalir peralatan air tulen, dandang bahan api, mesin pembersih dan pemampat udara. Pemerolehan sokongan jangka panjang oleh pengeluar peralatan di Eropah, Amerika dan Asia Tenggara.

Mengapa MemilihInjapBolaisi?

1. Bekalan terus dari kilang sumber untuk perdagangan asing tanpa tanda orang tengah Kami memiliki faundri keluli tahan karat dan keluli tuang bebas serta bengkel pemesinan, disesuaikan untuk pasaran luar negara. Kami menjamin masa utama yang stabil untuk pesanan pukal.

2. Skrin ketepatan keluli tahan karat semua, boleh digunakan semula selepas pembersihan berulang Suhu tinggi dan tahan hakisan dengan mudah dibongkar. Ia boleh dipasang semula selepas dibilas dengan air bersih tanpa penggantian bahan habis yang kerap, mengurangkan kos operasi jangka panjang pelanggan.

3. Pelbagai pilihan bahan untuk semua keadaan kerja, serasi dengan persekitaran operasi luar negara yang kompleks Keluli tuang sesuai untuk wap suhu tinggi; Keluli tahan karat 304 sesuai dengan media air, minyak dan gas; Keluli tahan karat 316 berfungsi untuk cecair yang sedikit menghakis. Produk kami memenuhi keperluan operasi yang pelbagai bagi projek bekalan kimia, haba dan air & saliran di seluruh dunia.

4. Pemeriksaan kilang tiga langkah untuk kualiti gred eksport yang konsisten Semua produk menjalani ujian spektrum PMI bahan mentah, ujian kekuatan hidrostatik badan injap dan pemeriksaan pensampelan ketepatan penapisan skrin. Sijil pemeriksaan kilang dilampirkan pada setiap unit, mematuhi piawaian peralatan bendalir antarabangsa.

5. Sistem selepas jualan perdagangan asing yang komprehensif Pengurus akaun perdagangan asing yang berdedikasi menyediakan perkhidmatan satu-satu. Alat ganti akan dihantar dengan segera untuk sebarang kerosakan yang berlaku dalam tempoh jaminan.

Soalan Lazim (FAQ)

S1: Adakah penapis jenis Y perlu dipasang secara mendatar? Bolehkah ia digunakan pada saluran paip menegak?

A: Ia boleh digunakan untuk kedua-dua saluran paip mendatar dan menegak. Hanya pastikan mangkuk sedimen penapis menghadap ke bawah untuk memudahkan pemendapan bendasing dan hembusan biasa.

S2: Bagaimana untuk memilih ketepatan penapisan? Apakah saiz mesh yang disyorkan untuk media yang berbeza?

A: 40–60 mesh untuk air paip dan kumbahan biasa; 60–80 mesh untuk produk minyak dan gas; 100–200 mesh untuk saluran paip air tulen dan instrumen ketepatan. Saiz mesh tersuai tersedia atas permintaan.

S3: Model keluli tuang atau keluli tahan karat untuk saluran paip wap suhu tinggi 300°C?

A: Penapis jenis Y keluli tuang WCB ialah pilihan utama untuk wap 300°C, dengan rintangan suhu maksimum 350°C. Versi keluli tahan karat disyorkan untuk keadaan kerja di bawah 280°C.

S4: Bagaimana untuk membersihkan skrin tersumbat? Adakah saya perlu mengeluarkan keseluruhan unit daripada saluran paip?

J: Tidak perlu membuka bebibir badan injap. Matikan injap pintu depan dan belakang untuk melepaskan tekanan dahulu, kemudian buka palam blowdown bawah untuk mengalirkan air kotor. Longgarkan penutup hujung atas untuk mengeluarkan skrin untuk dibilas dan dibersihkan.

S5: Bolehkah ia dipasang dengan injap blowdown automatik?

 A: Ya. Port blowdown semua model menggunakan benang universal standard. Injap bola manual atau injap hembusan masa automatik boleh dipasang untuk merealisasikan hembusan automatik tanpa pengawasan.

S6: Bolehkah skrin yang berkarat atau rosak dikeluarkan semula secara percuma dalam tempoh jaminan?

J: Penggantian percuma akan diberikan jika kerosakan disebabkan oleh bahan asal atau kecacatan pembuatan. Jika kerosakan kakisan berpunca daripada kepekatan ion klorida, asid atau alkali yang berlebihan dalam medium, ia tidak dilindungi di bawah jaminan, namun skrin gantian boleh dibekalkan pada harga kos.
