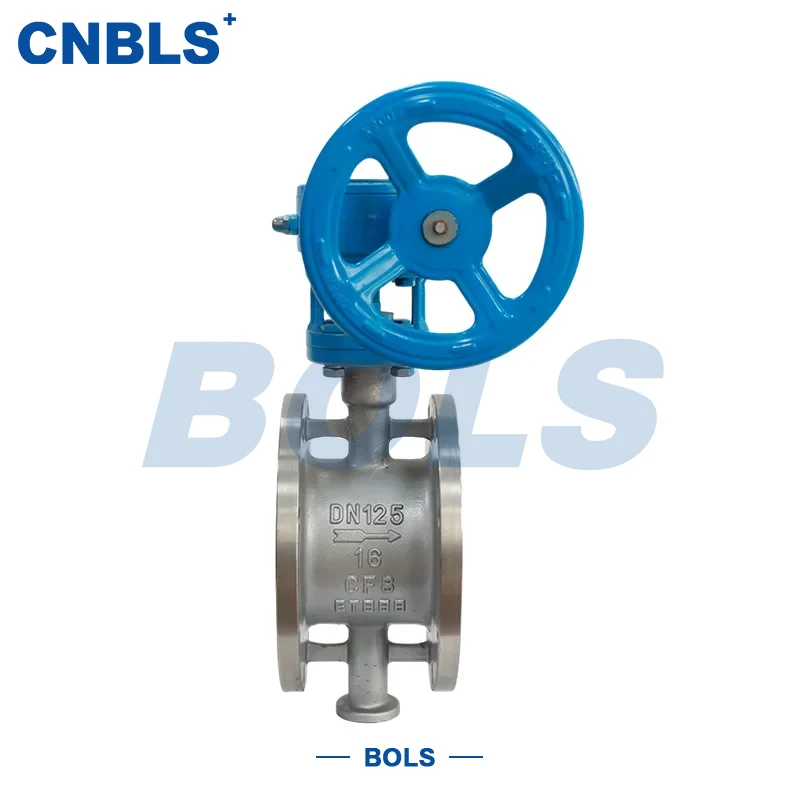

Injap rama-rama bertutup logam teleskopik keluli tahan karat

Injap Rama-Rama Tertutup Logam Teleskopik Keluli Tahan Karat SD343H ialah injap kawalan saluran paip bersaiz sederhana hingga besar yang menyepadukan struktur triple-offset, pengedap keras logam, pampasan teleskopik paksi dan pemacu gear cacing. Seluruh badan injap dibuat daripada bahan keluli tahan karat (304/316/304L/316L/2205 keluli tahan karat dupleks, dsb.), menjadikannya sesuai untuk persekitaran sederhana suhu tinggi, tekanan tinggi dan sangat menghakis.

Didorong oleh mekanisme gear cacing untuk memutar batang injap, injap memacu cakera untuk menyelesaikan tindakan membuka, menutup atau mengawal selia, mencapai kawalan penutupan dan aliran media yang boleh dipercayai. Badan injap menyepadukan struktur pampasan teleskopik terbina dalam, yang boleh menyerap anjakan paksi yang disebabkan oleh perbezaan suhu dalam saluran paip tanpa memerlukan sambungan pengembangan tambahan, dengan berkesan mengurangkan risiko kepekatan tekanan sistem.

Dengan reka bentuk strukturnya yang stabil dan prestasi pengedap logam yang boleh dipercayai, Injap Rama-rama Tertutup Logam Teleskopik Keluli Tahan Karat biasanya digunakan dalam sistem saluran paip industri dengan keadaan kerja yang kompleks, variasi suhu yang kerap atau panjang saluran paip yang panjang.

Penerangan Struktur & Prinsip Kerja

1. Reka Bentuk Struktur Triple-offset

Injap ini menggunakan struktur injap rama-rama tiga offset yang terbukti bagi siri SD343. Melalui reka bentuk offset tiga kali ganda, cakera boleh tercabut dengan cepat dari tempat duduk injap pada peringkat pembukaan awal dan mencapai mampatan linear hanya pada fasa penutupan akhir, memberikan faedah berikut:

● Geseran rendah semasa membuka dan menutup

● Kehausan minimum pada permukaan pengedap

● Tork buka/tutup yang stabil dan hayat perkhidmatan yang panjang

Struktur ini amat sesuai untuk aplikasi pengedap keras logam, mengekalkan prestasi pengedap yang boleh dipercayai walaupun dalam keadaan suhu tinggi dan tekanan tinggi.

2. Sistem Pengedap Keras Logam

Kedua-dua tempat duduk injap dan permukaan pengedap cakera adalah dimesin dengan ketepatan dan dikisar daripada bahan logam, tersedia dalam dua pilihan: pengedap badan keluli tahan karat atau struktur kimpalan tindanan stellite 6. Ia menampilkan:

● Rintangan kepada suhu tinggi dan kejutan tekanan

● Hakisan dan rintangan haus yang sangat baik terhadap media sarat zarah

● Kesesuaian untuk operasi membuka dan menutup yang kerap

Reka bentuk pengedap keras logam memastikan injap mengekalkan prestasi pengedap yang stabil dalam wap suhu tinggi, gas serombong dan media yang mengandungi zarah.

3. Struktur Pampasan Teleskopik

Injap dilengkapi dengan mekanisme teleskopik paksi terbina dalam yang boleh mengembang dan mengecut secara bebas dalam julat tertentu untuk mengimbangi anjakan yang disebabkan oleh pengembangan haba dan pengecutan saluran paip:

● Julat pengembangan/penguncupan berbeza mengikut diameter nominal

● Berkesan mengurangkan tekanan sambungan bebibir

● Meningkatkan keselamatan sistem secara keseluruhan

Reka bentuk ini amat kritikal untuk rangkaian paip pemanasan, saluran paip penghantaran jarak jauh dan sistem dengan turun naik suhu yang ketara.

4. Mekanisme Pemacu Gear Worm

Injap datang standard dengan unit pemacu gear cacing, dipasangkan dengan roda tangan untuk operasi, menawarkan ciri-ciri berikut:

● Nisbah penghantaran yang besar untuk membuka dan menutup yang mudah

● Menyokong peraturan aliran yang tepat

● Prestasi mengunci diri yang unggul untuk operasi yang stabil

Dalam aplikasi berdiameter besar atau tekanan tinggi, pemacu gear cacing boleh mengurangkan beban operasi dengan berkesan dan meningkatkan keselamatan operasi di tapak.

Ciri Produk Utama

● Struktur keluli tahan karat semua untuk rintangan kakisan yang stabil

● Reka bentuk triple-offset memastikan tork buka/tutup rendah dan haus minimum

● Pengedap keras logam sesuai dengan media suhu tinggi dan tekanan tinggi

● Fungsi pampasan teleskopik terbina dalam badan injap mengurangkan tekanan saluran paip

● Sambungan bebibir membolehkan pemasangan dan penyelenggaraan yang mudah

● Pemacu gear cacing memberikan operasi yang lancar dan boleh dipercayai

Injap Rama-Rama Tertutup Logam Teleskopik Keluli Tahan Karat mengimbangi kebolehpercayaan pengedap dan kestabilan struktur di bawah keadaan kerja yang kompleks, menjadikannya sesuai untuk sistem operasi berterusan jangka panjang.

Aplikasi Biasa

Parameter Teknikal

Penerangan Konfigurasi Bahan

Cadangan Pemilihan & Penggunaan

Apabila memilih Injap Rama-rama Tertutup Logam Teleskopik Keluli Tahan Karat, fokus pada faktor utama berikut:

1.Ciri Sederhana: Pilih keluli tahan karat yang sepadan dan bahan pengedap berdasarkan kekakisan sederhana dan kandungan zarah.

2. Tekanan & Suhu: Padankan tekanan reka bentuk dan simpan margin keselamatan yang mencukupi.

3. Anjakan Saluran Paip: Pastikan julat pampasan teleskopik injap melebihi anjakan paksi sebenar saluran paip.

4. Piawaian Bebibir: Sahkan konsistensi dengan piawaian bebibir saluran paip di tapak.

5. Kaedah Operasi: Untuk aplikasi berdiameter besar atau tekanan tinggi, utamakan mekanisme gear cacing dengan nisbah penghantaran yang tinggi.

Ringkasan

Dengan menyepadukan prestasi pengedap, pampasan anjakan dan kestabilan operasi ke dalam unit injap tunggal, siri produk ini mengurangkan bilangan aksesori sistem dan meningkatkan kebolehpercayaan keseluruhan sistem saluran paip.

Dalam senario perindustrian yang melibatkan tekanan sederhana-tinggi, suhu tinggi dan anjakan saluran paip yang ketara, Injap Rama-Rama Tertutup Logam Teleskopik Keluli Tahan Karat mengekalkan operasi jangka panjang yang stabil, mengurangkan kekerapan penyelenggaraan dan sangat sesuai untuk kegunaan jangka panjang dan penggunaan berskala besar dalam projek kejuruteraan.
