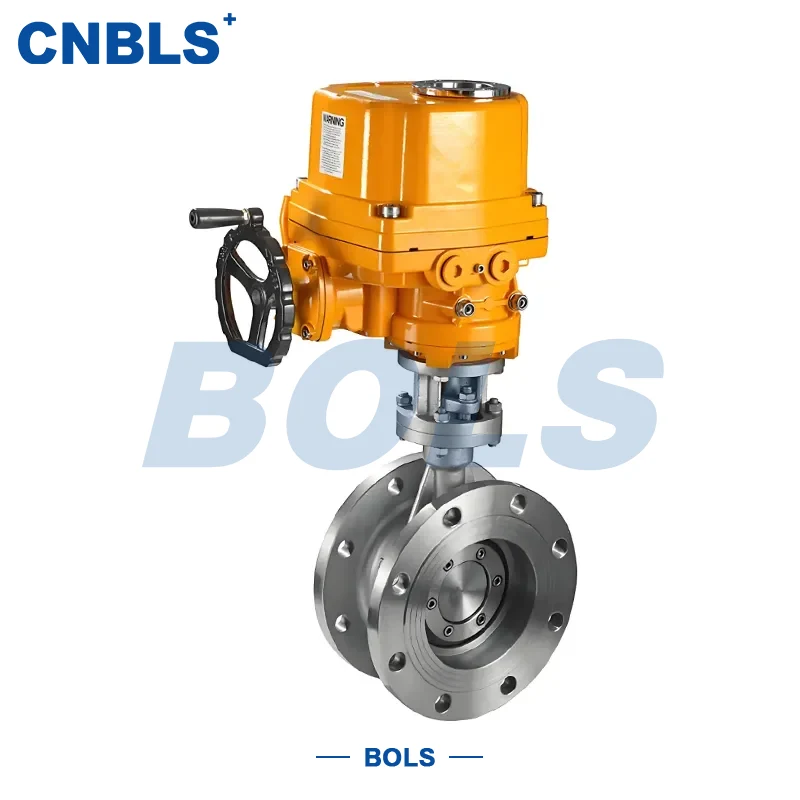

Injap Rama-rama Pengudaraan Keluli Tahan Karat

Injap rama-rama pengudaraan keluli tahan karat D341W ialah injap rama-rama garis tengah yang direka khusus untuk sistem pengudaraan industri. Ia dihasilkan menggunakan bahan keluli tahan karat seperti 304, 316, 304L, dan 316L, dan mematuhi siri D341W dan piawaian industri yang berkaitan untuk injap rama-rama pengudaraan. Injap dipasang dalam sistem saluran pengudaraan melalui sambungan bebibir dan digerakkan oleh sama ada operasi manual atau penggerak gear cacing untuk memutar cakera, membolehkan pembukaan, penutupan dan pelarasan aliran media gas.

Sebagai injap rama-rama pengudaraan keluli tahan karat yang tipikal, reka bentuknya dioptimumkan untuk keadaan gas bertekanan rendah, berdiameter besar, berdebu dan menghakis. Sambil memastikan prestasi pengedap asas, ia juga memenuhi keperluan sistem pengudaraan untuk kapasiti aliran, fleksibiliti operasi dan kestabilan jangka panjang.

Struktur & Prinsip Kerja

Reka Bentuk Garisan Tengah

Batang dan cakera berkongsi garis tengah yang sama, jadi cakera berputar di sekeliling paksi batang semasa operasi. Struktur ringkas dan seimbang ini mengurangkan tork pembukaan dan sangat sesuai untuk kegunaan jangka panjang dalam saluran pengudaraan berdiameter besar.

Sambungan Bebibir

Kedua-dua hujung badan injap mempunyai bebibir integral yang serasi dengan GB/T 9113 atau ANSI B16.5. Pemasangan adalah mudah menggunakan bolt, memastikan kedudukan yang boleh dipercayai dan penyelenggaraan yang mudah.

Pengedap Khusus Pengudaraan

"W" dalam D341W menunjukkan struktur jenis pengudaraan yang direka untuk mengawal kebocoran dan bukannya mencapai kebocoran sifar. Pilihan termasuk pengedap keras logam atau pengedap komposit logam + fluororubber, yang mengurangkan kesesakan yang disebabkan oleh habuk atau pengembangan haba sambil mengekalkan operasi yang selamat.

Pilihan Penggerak

Saiz yang lebih kecil: Operasi manual untuk kesederhanaan dan penyelenggaraan yang mudah

Saiz sederhana dan besar: Penggerak gear cacing untuk tork yang lebih tinggi, pengendalian yang lebih mudah dan kesesuaian untuk kawalan atas atau terpusat

Ciri-ciri Utama

Kebolehsuaian Bahan yang Kuat

Pembinaan keluli tahan karat memberikan rintangan kakisan dan pengoksidaan yang sangat baik, sesuai untuk gas serombong yang mengandungi sulfur, gas berasid dan persekitaran kelembapan tinggi.

Rintangan Aliran Rendah

Reka bentuk garis tengah dan cakera nipis meminimumkan halangan aliran udara, mengurangkan rintangan sistem dan penggunaan tenaga.

Kos Penyelenggaraan Boleh Kawal

Dengan komponen yang lebih sedikit dan struktur pengedap yang mudah, pemeriksaan dan penyelenggaraan rutin adalah minimum, menjadikannya ideal untuk sistem pengudaraan yang beroperasi secara berterusan.

Julat Operasi yang Luas

Julat suhu: -30℃～400℃Julat tekanan: PN0.1～PN1.0MPaSesuai untuk kebanyakan aplikasi pengudaraan dan gas serombong industri.

Sebagai injap rama-rama pengudaraan keluli tahan karat yang matang, reka bentuknya mengutamakan kestabilan sistem dan kebolehpercayaan jangka panjang.

Aplikasi

Injap rama-rama pengudaraan keluli tahan karat D341W digunakan secara meluas dalam:

Metalurgi: Relau letupan, pensinteran, pengumpulan habuk, dan sistem pengendalian gas serombong

Industri kuasa: Sistem udara dan gas serombong dandang, salur penyahsulfurisasi dan denitrifikasi

Industri kimia: Memproses sistem ekzos dengan gas menghakis

Bahan binaan & simen: Pengumpulan habuk ekor tanur, sistem peredaran semula udara panas

Kejuruteraan alam sekitar: Sistem rawatan dan pelepasan gas sisa industri

Dalam aplikasi ini, injap rama-rama pengudaraan keluli tahan karat berfungsi terutamanya untuk pengasingan, pengawalseliaan dan pengalihan aliran, bukannya kawalan pengedap tekanan tinggi.

Parameter Teknikal

Cadangan Pemilihan & Penggunaan

Pertimbangan pemilihan utama termasuk:

Komposisi sederhana dan kekakisan

Tekanan reka bentuk dan suhu operasi

Saiz paip dan ruang pemasangan

Kehadiran habuk tinggi, suhu tinggi, atau operasi berterusan

Untuk persekitaran yang berdebu, cakera keluli tahan karat berlubang disyorkan. Untuk sistem gas serombong suhu tinggi, pengedap keras logam lebih disukai untuk meningkatkan kestabilan.

Kesimpulan

Injap rama-rama pengudaraan keluli tahan karat D341W dicirikan oleh struktur yang boleh dipercayai, bahan yang stabil, dan kebolehsuaian yang kuat. Sebagai injap rama-rama pengudaraan keluli tahan karat yang standard, ia direka untuk memenuhi keperluan keselamatan dan penyelenggaraan jangka panjang bagi sistem pengudaraan dan gas serombong industri, menjadikannya pilihan praktikal untuk projek kejuruteraan dan penyepaduan peralatan.
