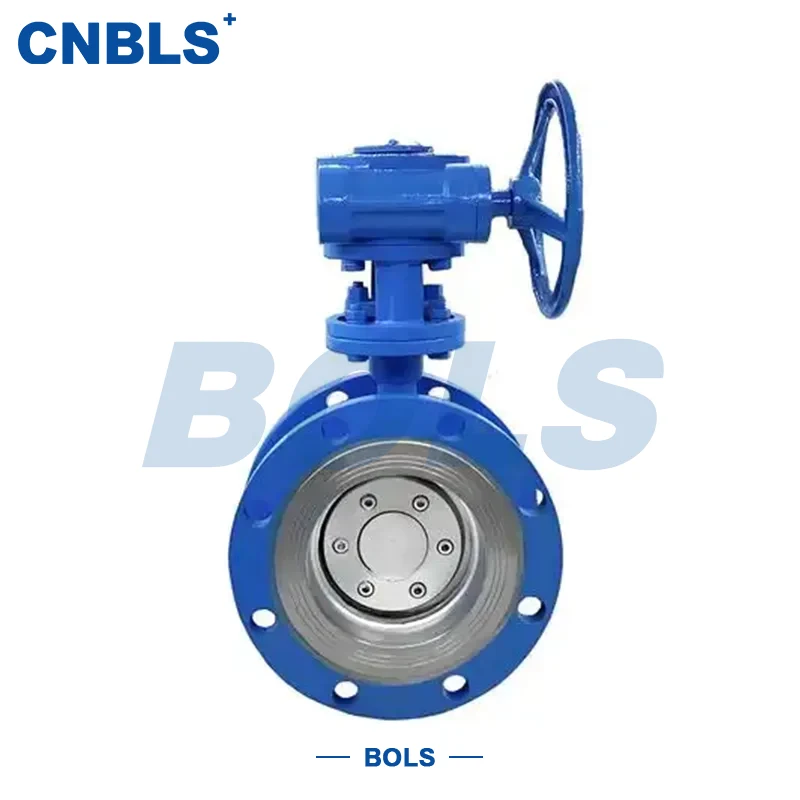

Worm Gear Drive Flange Type Metal Hard Seal Butterfly Valves

Injap rama-rama pengedap keras logam jenis bebibir keluli tahan karat D343H adalah injap rama-rama gred industri yang dibangunkan untuk keadaan media suhu tinggi, tekanan tinggi dan kompleks. Menampilkan reka bentuk triple-offset, sambungan bebibir dan penggerak gear cacing, ia mencapai pengedap yang boleh dipercayai sambil mengekalkan tork operasi yang rendah dan prestasi pendikitan yang stabil.

Sebagai bebibir pemacu gear cacing jenis injap rama-rama pengedap keras logam, komponen yang mengandungi tekanan terutamanya diperbuat daripada keluli tahan karat, digabungkan dengan struktur pengedap keras logam. Ini memastikan prestasi pengedap yang stabil dan kekuatan struktur walaupun di bawah operasi suhu tinggi jangka panjang, hakisan zarah, dan berbasikal yang kerap, menjadikannya sesuai untuk sistem perindustrian dengan keperluan keselamatan dan ketahanan yang tinggi.

Reka Bentuk Struktur dan Prinsip Kerja

Reka Bentuk Triple-Offset

Injap menggabungkan offset paksi, jejari dan sudut, membolehkan cakera dengan cepat terlepas dari tempat duduk semasa operasi. Ini mengelakkan geseran gelongsor antara permukaan pengedap logam, mengurangkan haus dan memanjangkan hayat perkhidmatan dengan ketara. Pada peringkat penutupan akhir, geometri sipi mencipta mampatan logam-ke-logam yang boleh dipercayai untuk pengedap yang stabil.

Penggerak Gear Worm

Pemacu gear cacing memberikan nisbah pengurangan yang besar, merendahkan tork operasi manual dengan ketara—terutamanya sesuai untuk aplikasi pembezaan berdiameter besar dan tekanan tinggi. Ia juga menawarkan keupayaan mengunci sendiri, menghalang pembalikan kedudukan injap semasa turun naik tekanan sistem dan meningkatkan keselamatan operasi. Untuk aplikasi kawalan aliran, gear cacing membolehkan pelarasan sudut yang licin dan tepat.

Sambungan Bebibir

Kedua-dua hujung injap mempunyai sambungan bebibir yang mematuhi GB/T 9113 atau ANSI B16.5. Ini memastikan kekuatan sambungan yang tinggi, pengedap yang boleh dipercayai, dan pemasangan, penyingkiran dan penyelenggaraan yang mudah, menjadikannya ideal untuk operasi jangka panjang dalam sistem paip tetap.

Ciri Produk Utama

Struktur yang mengandungi tekanan keluli tahan karat semua memberikan rintangan kakisan yang sangat baik dan kekuatan suhu tinggi

Reka bentuk pengedap keras logam sesuai untuk suhu tinggi, tekanan tinggi dan media sarat zarah

Pemacu gear cacing memastikan operasi lancar, sesuai untuk aplikasi berdiameter besar dan tork tinggi

Struktur triple-offset mengurangkan haus dan memanjangkan hayat pengedap

Sambungan bebibir standard menawarkan keserasian sistem yang kukuh

Bebibir pemacu gear cacing jenis injap rama-rama pengedap keras logam menunjukkan kelebihan yang jelas dalam kebolehpercayaan, kebolehselenggaraan dan kos operasi jangka panjang.

Aplikasi Biasa

Dalam persekitaran yang mencabar ini, injap rama-rama kedap keras logam pemacu gear cacing jenis memberikan prestasi stabil jangka panjang dan membantu mengurangkan masa henti yang tidak dirancang.

Parameter Teknikal Teras (Ringkasan)

Cadangan Pemilihan dan Penggunaan

Semasa pemilihan, faktor seperti sifat media, tekanan sistem, suhu operasi dan kekerapan berbasikal hendaklah dinilai dengan teliti. Untuk media yang kasar atau sarat zarah, pasangan pengedap dikimpal Stellite disyorkan. Untuk persekitaran yang sangat menghakis, bahan keluli tahan karat 316L atau dupleks lebih disukai.

Pemilihan yang betul dan penyelenggaraan piawai akan meningkatkan kestabilan operasi dan hayat perkhidmatan injap rama-rama pengedap keras jenis logam pemacu gear cacing.

Kesimpulan

Injap rama-rama pengedap keras logam jenis bebibir keluli tahan karat yang dikendalikan oleh gear cacing D343H dibina pada reka bentuk struktur matang, konfigurasi bahan yang stabil dan penggerak yang boleh dipercayai. Prestasi komprehensifnya dalam keselamatan, ketahanan dan kebolehsuaian menjadikannya penyelesaian yang biasa digunakan untuk aplikasi injap rama-rama suhu tinggi dan tekanan tinggi.
